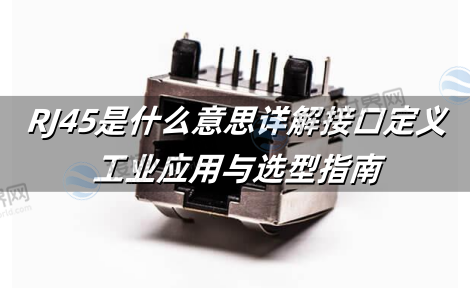

RJ45是什么意思?详解接口定义、工业应用与选型指南
RJ45是计算机网络中8P8C模块化接口，由8针插头(水晶头)和插座组成，用于以太网连接。支持10/100/1000Mbps速率，线序分T568A/B标准，通过双绞线实现设备互联，如电脑、路由器等，是局域网核心物理接口，接插世界网将从词源定义、结构特性、工业演化三维度深度解析rj45是什么意思，帮助采购人员精准选型。
一、词源本质：从注册代码到工业标准
1.1 官方定义溯源
Registered Jack含义：
美国FCC于1970年代制定的电信接口注册体系，“RJ”指标准化插孔，“45”为第45类接线规范(专用于数据通信)。
核心标准：
机械结构：ISO/IEC 8877(尺寸公差±0.1mm)
电气性能：TIA/EIA-568(阻抗100Ω±15%)
1.2 与8P8C的术语澄清
| 术语 | 定义 | 常见误区 |
|---|---|---|
| RJ45 | FCC标准的数据接口类型 | 误认为仅支持以太网 |
| 8P8C | 8针8触点物理结构描述 | 实际RJ45采用此结构 |
关键结论：RJ45特指符合FCC 45类规范的8P8C连接器，而普通8P8C接口可能用于非标准场景(如安防串口)。
二、物理结构：工业级设计规范
2.1 尺寸与触点布局
| 参数 | 规格 | 工业级要求 |
|---|---|---|
| 外壳尺寸 | 16.0mm×21.0mm×11.0mm | 公差±0.05mm(车规) |
| 触点数量 | 8P8C(8针8触点) | 镀金厚度≥0.5μm |
| 触点间距 | 1.02mm | 耐高压测试≥1500V AC |
| 防误插设计 | 锁扣槽深度7mm | 宽于RJ11(5mm) |
2.2 工业级强化特性
材料升级：
簧片：铍铜合金(屈服强度>1000MPa)
外壳：PBT+30%玻纤(阻燃UL94 V-0)
环境耐受：
工作温度：-40℃~85℃(车规级125℃)
防护等级：IP67(防尘防水)/ IP6K9K(高压冲洗)
三、核心功能：以太网通信的物理基石
3.1 信号传输原理
设备PHY芯片 → 差分信号(TX±/RX±) → 网络变压器 → RJ45触点 → 双绞线

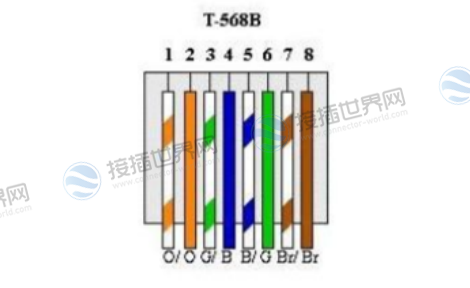

引脚功能分配(T568B标准)：
引脚1/2：发送数据(白橙/橙)
引脚3/6：接收数据(白绿/绿)
引脚4/5/7/8：备用或PoE供电
3.2 工业协议支持能力
| 协议标准 | 速率 | 引脚利用率 | 工业场景 |
|---|---|---|---|
| 10/100BASE - T | 100Mbps | 4针(1/2/3/6) | 老旧PLC通信 |
| 1000BASE - T | 1Gbps | 8针全双工 | 机器视觉系统 |
| 10GBASE - T | 10Gbps | 8针 | 工业数据中心 |
| IEEE 802.3bt PoE | 90W供电 | 4/5/7/8引脚 | IP摄像头/无线AP |
四、工业选型指南：严苛场景应用矩阵
4.1 场景化选型标准
| 应用场景 | 接口等级 | 关键参数 | 推荐型号 |
|---|---|---|---|
| 工厂自动化 | CAT6A屏蔽型 | 串扰抑制>60dB | TE 2199234 - 4(IP67) |
| 车载以太网 | 宽温抗震型 | 耐125℃，抗振50G | 矢崎 7283 - 4682 - 31 |
| 户外设备 | 防腐蚀型 | 不锈钢外壳，防盐雾 | 莫仕 LC - EZ - C6 - S |
| 高密度机房 | 斜角紧凑型 | 45°出线，节省空间 | 普连 TL - SG1048 |
4.2 消费级 vs 工业级参数对比
| 指标 | 消费级 | 工业级 |
|---|---|---|
| 插拔寿命 | 750次 | 5,000次(莫仕LC系列) |
| 工作温度 | 0℃~70℃ | -40℃~125℃(车规) |
| ESD防护 | ±2kV | ±15kV(TVS管集成) |
五、常见误区与避坑指南
5.1 三大认知误区澄清
1. 误区：RJ45仅用于电脑网线
正解：工业PLC、机器视觉相机、医疗设备均依赖RJ45接口。
2. 误区：所有8P8C接口都是RJ45
正解：RJ45需符合FCC规范，非标8P8C接口(如RS485复用)不属RJ45范畴。
3. 误区：RJ45与水晶头为同一概念
正解：RJ45指插座/插头标准，水晶头(如8P8C)是其物理实现形态。
5.2 工业部署禁忌
严禁：将RJ11电话插头插入RJ45插座(导致引脚永久变形)
强制：PoE场景使用23AWG线径(防止供电过热)
RJ45是符合FCC 45类规范的8P8C标准化连接器，为以太网提供物理层信号传输通道，其核心价值在于协议兼容性(10M~10Gbps)与工业级可靠性(IP67/耐125℃)。
选型需聚焦三点：速率匹配线缆类别(CAT5e~CAT8)、环境防护等级(IP6K9K)、触点镀金厚度(≥0.5μm
选型箴言：
八针八触点，协议通万兆;
宽温抗干扰，工业基石牢。
