RJ45接口和以太网接口的区别详解:概念、功能与应用场景

作者:zhuqi来源:接插世界网浏览量:26时间:2025-06-16 09:24:56

RJ45接口和以太网接口的区别存在着本质差异,RJ45接口是物理连接器,属硬件标准,用于双绞线连接,支持10/100/1000Mbps速率;以太网接口是协议层接口,遵循IEEE 802.3标准,负责数据帧传输与协议控制,可包含RJ45、光纤等物理形态,功能覆盖数据封装、冲突检测及网络协议处理,接插世界网将围绕rj45接口和以太网接口的区别,从技术定义、功能实现、应用场景三维度展开对比,并针对工业场景提供选型建议。

RJ45接口和以太网接口的区别详解:概念、功能与应用场景

一、概念本质:物理接口与协议接口的分野

1.1 定义与层级差异

RJ45接口:

属物理连接器标准(Registered Jack 45),采用8P8C(8位8触点)结构,通过簧片与双绞线芯连接,仅承担电信号传输功能。

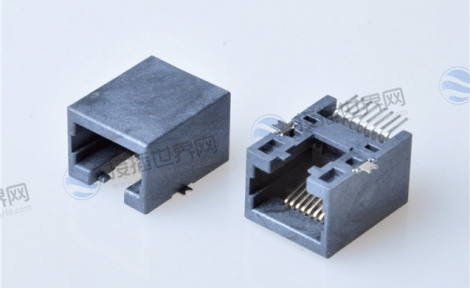

RJ45接口

以太网接口:

是支持IEEE 802.3协议的硬件接口,涵盖物理层(PHY)与数据链路层(MAC),负责数据帧封装、错误检测及流量控制,物理形态可为RJ45、SFP+(光纤)或BNC(同轴)。

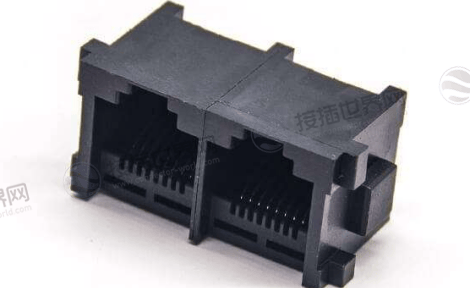

以太网接口

1.2 核心功能对比

功能维度 RJ45接口 以太网接口
信号传输 电信号物理连接 数据帧收发与协议处理
协议支持 依赖外部设备芯片 集成MAC层协议栈
错误控制 支持CRC校验、冲突检测

典型误区:

认为“RJ45=以太网接口”——实际RJ45可承载电话、音视频等非以太网信号,而以太网接口也可采用非RJ45形态(如光纤SFP+)。

二、技术实现:从引脚定义到协议栈的分离

2.1 物理结构差异

RJ45的刚性约束:

尺寸固定(宽16mm×长21mm),8个镀金触点水平排列,间距1.02mm,仅支持双绞线端接。

以太网接口的灵活性:

物理形态多样:

铜缆方案:RJ45插座(百兆至万兆)

光纤方案:LC/SC接口(速率达100Gbps)

车载方案:MATE-N-LOK或FAKRA混合接口(集成以太网与同轴)。

2.2 协议与速率支持范围

RJ45的速率依赖外部设备:

支持10Mbps至10Gbps,但实际速率由网线类别(CAT5e/CAT6A)及终端设备芯片决定。

以太网接口的协议自主性:

集成MAC层芯片,直接支持协议簇:

10/100/1000BASE-T(铜缆)

1000BASE-SX(多模光纤)

1000BASE-T1(车载单绞线以太网)。

三、应用场景分化:通用连接器 vs 系统级接口

3.1 RJ45的核心应用领域

设备级物理连接:

计算机、路由器、交换机的网口插拔

安防监控摄像头与NVR的线缆端接

临时布线场景:

展会、机房跳线等快速部署场景,依赖其即插即用特性。

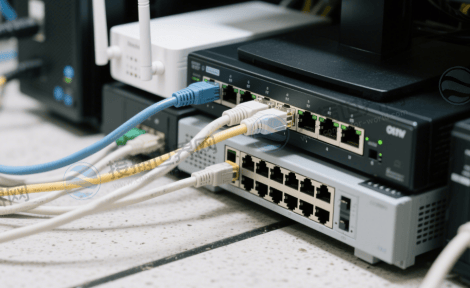

计算机、路由器、交换机的网口

3.2 以太网接口的系统级角色

异构网络融合:

企业网:通过光纤以太网接口连接核心交换机

数据中心:SFP+接口实现服务器万兆互联

车载网络:100BASE-T1接口用单绞线传输以太网帧(节省线束重量30%)。

跨介质扩展能力:

光电转换器同时配备RJ45与SFP口,实现铜缆-光纤协议互通。

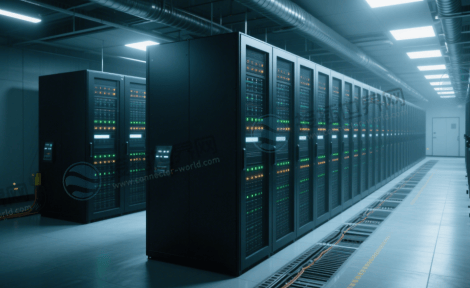

数据中心

3.3 工业场景中的协同与分化

场景 RJ45作用 以太网接口作用
工厂自动化 连接PLC与传感器双绞线 实时协议栈(如EtherCAT)
户外设备 IP67级防水插座物理防护 抗电磁干扰的数据帧重传机制
车载中控 抗震型插座机械保障 TSN协议支持低延时传输

四、工业级设计的差异化需求

4.1 RJ45的强化方向

环境防护:

IP67/IP68密封设计(如莫仕LC系列),防尘防水

耐腐蚀镀层:工业级簧片镀金≥0.8μm(消费级仅0.2μm)。

机械稳定性:

车规接口(如矢崎55系)双弹簧锁扣,振动环境下插拔力保持>40N。

4.2 以太网接口的可靠性设计

电气性能强化:

工业交换机接口支持-40℃~85℃宽温(消费级仅0℃~70℃)

EMI屏蔽壳体接地设计,抑制变频器干扰。

协议层容错:

支持ERPS(以太环网保护切换),故障恢复时间<50ms。

五、选型指南:匹配场景的关键参数

5.1 选型决策矩阵

需求场景 RJ45选型要点 以太网接口选型要点
千兆办公网络 CAT6非屏蔽插座 支持802.3ab协议的网卡
工厂PoE供电 屏蔽型插座 + 镀金0.5μm 兼容802.3bt(90W)的交换机
车载娱乐系统 直角弯插抗震插座 100BASE - T1协议控制器

5.2 工业级参数对比

指标 工业RJ45 工业以太网接口
防护等级 IP67(莫仕LC系列) IP20(内置电路板级防护)
传输距离 100米(CAT6A) 80km(单模光纤接口)
协议支持 依赖外部设备 原生支持TSN、OPC UA

5.3 品牌选型推荐

高可靠性场景:

RJ45:TE Connectivity IP67屏蔽插座

以太网接口:赫斯曼HIPER-Ring系列(支持万兆环网)

成本敏感项目:

RJ45:国产航睿HR-688(兼容CAT6)

以太网接口:摩莎NPort系列串口转以太网模块

 接插世界网供应优势:

平台现货供应TE/莫仕/矢崎全系工业RJ45插座及赫斯曼/摩莎以太网接口模块,提供万兆屏蔽RJ45、车载T1转换器等特种型号,附免费选型技术支持与IEEE 802.3协议手册下载。

RJ45接口与以太网接口的本质区别在于物理连接器与协议接口的分层关系:RJ45是标准化8P8C连接器,负责双绞线信号传输;以太网接口则是支持IEEE 802.3协议的软硬件系统,可跨介质实现数据链路控制。工业选型需聚焦物理防护(RJ45的IP67等级)与协议兼容性(以太网接口的TSN/PoE+支持)——接插世界网提供原厂认证RJ45插座及以太网模块,覆盖-40℃~125℃严苛环境。
