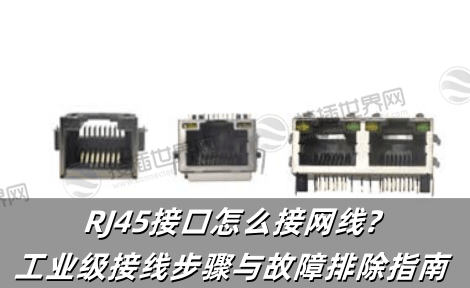

RJ45接口怎么接网线?工业级接线步骤与故障排除指南

RJ45接口接网线需按T568B标准：剥线后按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕顺序排线，剪齐后插入水晶头并压紧，测试灯序1-8亮即成功，直通线用于设备互联，交叉线用于同设备直连，并推荐接插世界网原装耐振接口选型方案。

一、标准接线工具与材料准备

二、6步标准化接线流程(以T568B为例)

步骤1：剥除外护套

使用压线钳剥线口卡住网线末端2cm，旋转120°后抽出护套，露出4对双绞线。

关键点：避免割伤芯线绝缘层(损伤将导致串扰增加)。

步骤2：理直并排序线对

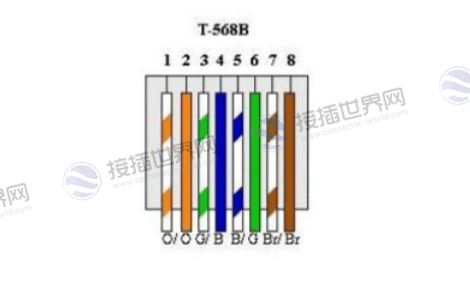

按T568B线序排列芯线(左→右)：

1.白橙 → 2.橙 → 3.白绿 → 4.蓝 → 5.白蓝 → 6.绿 → 7.白棕 → 8.棕

工业级技巧：用理线梳固定线序(尤其屏蔽线防铝箔粘连)。

步骤3：剪齐线头

保留裸露芯线长度1.2cm(过长易短路，过短接触不良)，用压线钳切刀一次性剪平末端。

步骤4：插入水晶头

芯线顶入RJ45水晶头卡槽，确保：

每根线入独立通道(透过透明外壳可见)

外护套进入尾扣3mm(压接后抗拉拽)

步骤5：压接固定

压线钳8P槽口卡紧水晶头，握柄发力至“咔嗒”声(簧片刺破绝缘层与芯线导通)。

力度标准：工业压线钳压力值需≥100N(普通型仅60N)。

步骤6：通断测试

将两端水晶头插入测试仪，确认：

1-8指示灯顺序亮绿灯

屏蔽层导通(STP线需额外检测金属壳接地)

工业警示：

通电状态严禁操作!接口瞬时电流可达0.5A(PoE+)，可能引发触电事故。

三、工业场景特殊处理方案

3.1 屏蔽线(STP)接地规范

步骤：

1. 剥除外护套后保留屏蔽铝箔/编织网

2. 将屏蔽层反折包覆护套

3. 水晶头金属壳压紧屏蔽层(形成360°接地)

检测标准：万用表测量接口外壳与机柜接地电阻<0.1Ω。

3.2 抗振动加固方案

车载/机床场景：

选用双锁扣水晶头(如莫仕LC系列)

压接后点胶固定(乐泰AA326抗震胶)

3.3 PoE供电线特殊要求

千兆PoE必须使用8芯全通线

优先选23AWG粗线径(降低供电损耗)

四、5大常见故障与排除方法

五、工业级选型与采购指南

5.1 场景化选型矩阵

5.2 接插世界网采购现货供应：TE/莫仕/矢崎原装水晶头，支持CAT5e至CAT7全系屏蔽型号

掌握RJ45接口接线技术需严格遵循T568A/B线序标准、8芯全通压接及屏蔽层接地三大要点，工业场景应选用镀金≥0.5μm的屏蔽水晶头(如TE 6-2198799-4)，并配合23AWG粗线径网线保障PoE供电稳定性，接插世界网供应全系认证连接件，覆盖-40℃~125℃严苛工况。
