ZIF连接器主要类型_结构特点_工作原理

ZIF（Zero Insertion Force，零插入力）连接器是一种电子设备连接器，又称为零力插入连接器。它的特点是在连接时无需施加强制插入力，而是通过松开卡扣来获得平稳连接。这种连接器广泛应用于连接电缆和电路板的应用中，在一些需要频繁连接和断开的设备中，也常常被使用。

ZIF连接器通常使用薄而柔软的电缆，卡口结构通过压力和摩擦力来将电缆安全地固定在连接器内，但同时也能够提供足够的弹性空间，以便插入和拔出电缆时，不必使用硬件工具而可以轻松操纵。这样的优点使得ZIF连接器比其他类型的连接器更为灵活、方便。

ZIF连接器的使用场景包括：电子设备连接，如液晶显示器、笔记本电脑、服务器等；汽车电气连接，如车载娱乐系统、车载通讯等；家庭电器连接，如家用摄像头、电视等。

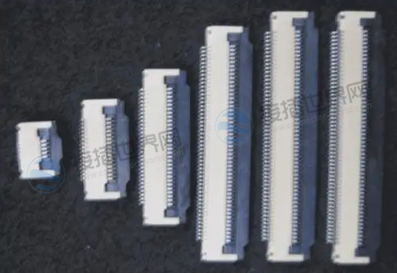

ZIF连接器类型

ZIF连接器包括抽拉式和插拔式两种形式。

• 抽拉式ZIF连接器需要用户先轻轻拉开锁扣，再用手轻轻抽除连接器。这种连接器常用于一些对连接器拆卸频率较低和要求接线紧密的场合，如电脑内部硬盘的连接器等。
• 插拔式ZIF连接器有一个像插头一样的头部，需要用户将头部对准连接器孔，然后轻轻插入。这种连接器的使用更为方便，可以快速更换或加装设备，常用于一些需要经常更换或加装设备的场合，如手机、平板电脑等。

简单来说，抽拉式ZIF连接器的连接更为紧密，适用于对连接器拆卸频率较低和要求接线紧密的场合。插拔式ZIF连接器使用起来更加方便，适用于需要经常更换或加装设备的场合。其中的选择可以根据具体的应用场景和需求来决定。

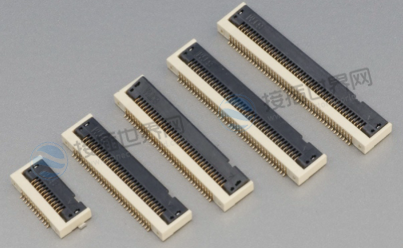

ZIF连接器结构特点

ZIF连接器的结构相对简单，一般由以下几个部分组成：

1. Pin引脚：连接器通常具有一排或多排精细的金属针脚或者弹簧触点，用于插入电路板上的插座或其他连接器中。

2. Hood罩体：由塑料或金属等制成，覆盖和保护插座和插针，具有减震和防护的作用。

3. Claw卡口：卡口是连接器的重要组成部分，分为拉开和收紧两个步骤。当连接器处于未插入状态时，卡口处于锁定状态，固定针脚，当插头插入时，压力会使卡口变形并打开，插入插针，插入之后，卡口回复原状，并将插针弹回原位。

4. Clip卡片：卡片是连接器的另外一种卡扣，用于固定连接器卡口和插针，增加安全性，防止连接器脱落。

5. Housing外壳：Housing由塑料或金属材质制成，能够固定并隔离各个连接器组件。通常可以拆卸，方便进行更换和维护。

ZIF连接器的结构比较简单，但功能齐全，能够保证稳定的连接状态和易于拆卸，非常适合电路板之间、电线到电路板之间的连接。

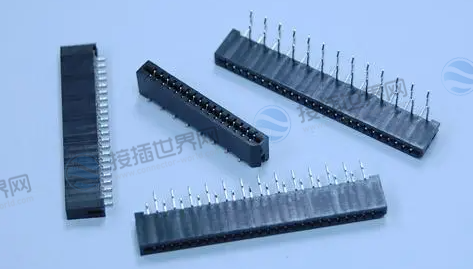

ZIF连接器工作原理

ZIF连接器工作原理的基本思想是在插入电缆连接器时，不需要施加额外的插入力，而是通过一组卡扣机构即可实现连接。通常情况下，ZIF连接器会采用带有薄电缆和对应金属片组成的连接器卡口。这种连接方式可以有效减少因频繁连接和拆卸产生的酸蚀胶片和金属脱落的现象。

当电缆插入连接器时，卡口会自动地关闭并紧紧抱住电缆并固定接触金属片。这时，卡扣机构上的开关会自动断开，从而确定电缆已经正确连入。这样，就形成了一个可靠的连接。

与其他连接器相比，ZIF连接器的优势在于能够实现零插入力，非常方便使用。此外，该连接器无需担心使用次数及频次的限制，使得它在一些为数不多的高度可靠性、高可靠性要求的应用中非常受欢迎。

ZIF连接器前锁与后锁的区别

• 前锁ZIF连接器的卡扣机构在电缆插入连接器前就将指针固定在其卡口上。这意味着，即使未插入电缆，卡扣机构也已经抱紧指针，电缆插入时即可很好地匹配和连接。
• 后锁ZIF连接器的卡扣机构是在电缆插入过程中才抱紧指针。当电缆进入连接器并到达指针位置时，卡扣机构就会触发封闭，抱紧连接器的指针。

因此，前锁ZIF连接器对指针位置的匹配要求较高，而后锁连接器则相对容错度较高。此外，前锁ZIF连接器的连接稳定性和可靠性可能更高，适用于一些多次插拔的应用，而后锁ZIF连接器则对指针位置精度要求较低，适用于一些不需要频繁插拔的应用。

ZIF连接器阻燃等级

ZIF连接器的阻燃等级通常是根据使用环境和要求而定，常见的阻燃等级有UL94V-0和UL94V-2。

1. UL94是美国安全设备与防火协会（Underwriters Laboratories，简称UL）定义的测试标准之一，用于评估材料自身的燃烧性。V表示垂直燃烧测试，数字0代表材料无燃烧滴落，数字2代表材料燃烧滴落可以接受。
2. UL94V-0是最高等级，材料表现出极高的阻燃性能，基本不会燃烧或者燃烧过程很短，而且不会释放有害的毒烟。这种等级的ZIF连接器适用于对安全性要求特别高的领域，如消防、医疗等。
3. UL94V-2等级的ZIF连接器也具有一定的阻燃性能，但相较于UL94V-0要低一些，材料在测试过程中燃烧的时间较长，有可能会释放有害的毒烟。这种等级的ZIF连接器通常适用于一些一般的控制器、通讯设备等。

需要注意的是，在选择ZIF连接器时，需要根据具体的应用场景和对阻燃性能的要求进行选择和判断。

如何防止ZIF连接器破损

ZIF连接器在使用过程中有可能会发生破损现象，以下是几种可能导致ZIF连接器破损的原因：

1. 锁扣强度不够：有些ZIF连接器的锁扣比较薄弱，如果受到冲击或者插拔次数过多，可能会导致锁扣破损。

2. 强制插入：如果用力插入ZIF连接器，容易损坏连接器的针脚和卡扣。

3. 脏污：ZIF连接器针脚表面有金属材料，如果在使用过程中长时间暴露在空气中，可能会因氧化等原因导致针脚表面出现腐蚀和污染，进而破坏电器连接。

4. 错误使用：ZIF连接器的设计有时会很复杂，如果不按照正确的方式使用，也可能会损坏它们。

5. 质量问题：如果购买的ZIF连接器质量不好，可能会在使用过程中出现破损等问题。

如果ZIF连接器损坏，建议及时更换，以免影响设备的正常运转。在使用ZIF连接器时，应注意轻插轻拔，不要用力过猛，同时也要注意在干燥、防尘的环境下使用，避免出现污染和腐蚀等问题。

ZIF连接器和FPC连接器的区别

ZIF连接器和FPC连接器都是一种电子元件连接方式，但它们有一些区别，具体包括：

• ZIF连接器是一种零插入力连接器，通过机械装置使连接器内部弯曲的针脚抬起，供电板件插入时立即放下，从而实现零插入力。ZIF连接器可以用于一些对震动和冲击有特殊要求的场合，如汽车、军事等。ZIF连接器一般用于连接器拆卸频率较低和要求接线紧密的场合。
• FPC连接器是一种柔性基板连接器，通过柔性PCB与连接器配合，实现电气信号和电能传递。FPC连接器可以适应狭小空间、曲面空间的应用需求，经过特殊防护措施，也可以用于特殊工作环境。FPC连接器适用于电子产品尺寸较小的场合，如手机、平板电脑等。

综上所述，ZIF连接器和FPC连接器在连接方式、适用场合等方面有所不同。选择哪种连接器应该根据具体的应用需求和要求来决定。
