UK3N端子尺寸参数_材质_应用

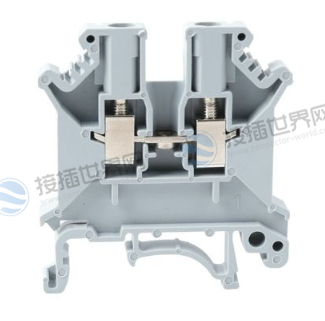

UK3N是一种由Phoenix Contact公司生产的端子型号，通常用于电气和电子系统，用于连接和组织多个电线或电缆。

UK3N端子块采用电镀铜锡工艺设计，具有紧凑的设计，便于安装和维护，通常具有额定电压800V和32A安培电流。此外，UK3N端子挡板和隔片均使用尼龙材质生产材料作为绝缘材质，具有很好的阻火/阻燃特性。

UK3N端子的主要作用就是将屏内设备和屏外设备的线路相连接，起到信号（电流电压）传输的作用，通常用于低电压应用，广泛应用于工业控制面板、自动化系统和电气配电应用中。

规格参数

以下是一般情况下UK3N端子的常见规格参数：

• 额定电压：800V AC/DC
• 额定电流：32A
• 导体接线面积：0.25~2.5mm²
• 长*宽*高（mm）：47*42.5*5.2
• 连接类型: 螺钉端子（Screw Terminal）或弹簧夹端子（Spring-Cage Terminal）
• 安装方式（Mounting Type）: DIN导轨安装（DIN Rail Mounting）
• 绝缘材料（Insulating Material）: 一般采用耐火塑料或尼龙材料

注意：以上是常见的UK3N端子型号参数，实际的规格参数可能因具体型号、配置和制造商而有所不同。为了获取确切的规格参数和详细信息，建议参考Phoenix Contact的官方文档或具体的产品规格表。

接线方法

UK3N端子的接线方法通常是通过螺钉端子或弹簧夹端子来实现。下面是一般的接线步骤：

1. 准备工作：确保电源已切断，并且工作区域安全无电。

2. 剥离导线绝缘层：使用合适的工具（如剥线钳）剥离导线末端的绝缘层，通常约为7-8毫米，以暴露出足够的裸露导线。

3. 松开端子螺钉（或弹簧夹）：使用螺丝刀或螺钉刀，逆时针松开端子上的螺钉，以打开连接点。

4. 插入导线：将裸露的导线插入打开的连接点中，确保导线完全插入端子。对于螺钉端子，通常需要将导线绕在螺钉下方，然后将螺钉旋紧以夹紧导线。对于弹簧夹端子，导线插入后会自动夹紧。

5. 紧固螺钉（或弹簧夹）：使用螺丝刀或螺钉刀，顺时针旋紧端子上的螺钉，确保导线牢固地固定在连接点上。对于弹簧夹端子，无需紧固螺钉，夹紧力由弹簧提供。

6. 检查连接：确保导线已牢固连接并没有松动。可以轻轻拉扯导线，确认其牢固性。

7. 重复以上步骤：根据需要，重复上述步骤连接其他导线到UK3N端子的不同连接点。

功能作用

UK3N端子在电气和电子系统中起到了连接和固定电线的作用。以下是UK3N端子的一些主要作用：

1. 连接电线：提供了电线之间的连接点，使得电路中的不同导线能够方便地连接在一起。它们提供了一种可靠的接线方式，确保电线之间的良好电气连接。

2. 组织布线：通过UK3N端子，电线可以被有效地组织和管理。它们提供了一个集中的位置，使得多个电线能够整齐地汇聚在一起，有助于减少电路布线的混乱和混乱引起的问题。

3. 提供可靠的连接：使用螺钉端子或弹簧夹端子等可靠的连接机制，确保电线牢固地固定在端子上。这种连接方式减少了接线松动的风险，提供了持久和稳定的电气连接。

4. 简化维护和更换：通过使用UK3N端子，电线的更换和维护变得更加方便。如果需要更换或调整电线，只需松开端子上的螺钉或弹簧夹，而不需要对整个电路进行改动。

5. 确保安全性：设计符合电气安全标准，提供了一种安全的接线方式。它们有助于防止电线短路、松动或触碰其他导体，从而提高电路的安全性和可靠性。

UK3N端子在电气和电子系统中起到了连接、组织和保护电线的关键作用，简化了电路布线和维护工作，并提供了可靠的电气连接。

UK3N和UK2.5B的区别

UK3N和UK2.5B和都是菲尼克斯公司端子系列中的型号，二者拥有相同的电气参数性能，其最突出的差异的高度和长度不同。

对于2.5平方毫米的导线来说，基本上会选择UK2.5B和UK3N，UK2.5B厚度为6.2平方，UK3N为5.2平方，虽然相差仅仅1平方，但如果同时使用20、30个端子，那么差距就大了，这对于导轨厚度和长度有着苛刻要求的元器件来说影响就大了。

另外，就是电流之间的区别，虽然二者都可以接2.5平方的导线，但实际情况是UK2.5B拥有更大的电流承载能力，这个仔细看二者的导体部分就可以看出。所以，究竟选择哪个，不能只看参数，也要看实际的使用需求。
