压线端子常见类型_接线方法_优缺点

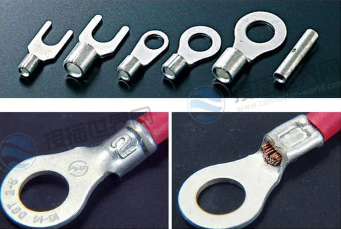

压线端子，也称为压接端子、压接子、压线连接器，是一种电气连接器，用于将电线连接到电子设备、电路板或其它电气元件上。与传统的焊接、螺丝固定等连接方式相比，压线端子采用机械挤压的方式将电线牢固地夹在连接器内部，以确保可靠的电气连接。

压线端子的工作原理是通过一个特殊的设计，使连接器的压接部分能够在电线插入连接器时，将导线的绝缘层剥离并与导体紧密接触，从而建立起电气连接。

功能作用

压线端子在电气和电子领域中具有重要作用，主要用于连接电线或导线到电子设备、电路板或其他电气元件上。它们的主要功能作用包括：

1. 用于建立电气连接，将导线与其他电气元件连接起来，以传输电力或信号。它们能够确保电流在连接点之间稳定地流动，从而实现电路的正常运行。

2. 通过机械挤压的方式将导线与连接器内部的接触部分紧密连接。这种连接方式相对稳固，能够在振动、冲击等环境下保持连接的可靠性。

3. 压线连接相对于传统的焊接或螺丝固定等连接方式来说，通常更快捷。这对于生产制造过程中的效率很重要，也能够节省安装和维护所需的时间。

4. 由于压线连接不需要高温焊接，因此可以多次插拔而不会损坏连接。这使得设备的维护和维修更加方便，无需频繁更换连接器。

5. 通常可以适应不同尺寸的导线，提供更大的灵活性和适用性。这意味着可以在同一个连接器中连接不同规格的导线。

6.  对于一些敏感元件或材料，使用焊接可能会导致高温引起的问题。压线连接可以避免这些问题，因为它们不需要高温。

7. 不需要焊接设备，也不需要大量的额外工具，从而降低了制造、安装和维护的成本。

常见类型

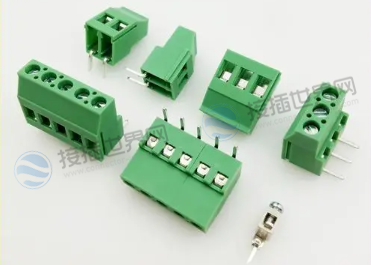

压线端子根据其设计和用途的不同，可以分为多种类型。以下是一些常见的压线端子类型：

1. 弹簧压线端子： 使用弹簧力将导线夹紧在连接器内部。当导线插入连接器时，弹簧会自动压紧导线，确保稳固的电气连接。这种设计使得连接和断开非常方便，适用于需要频繁插拔的场合。

2. 齿式压线端子： 使用齿状结构来夹紧导线。当导线插入连接器时，齿状结构会咬住导线的绝缘层和导体，确保牢固的连接。这种设计适用于不同尺寸的导线，并提供相对稳固的连接。

3. 螺旋压线端子： 通过旋转螺旋来夹紧导线。当旋转螺旋时，连接器内部的夹紧部分会收紧，将导线牢固地固定在其中。这种设计通常用于需要较大压力以确保牢固连接的应用。

4. 插卡压线端子： 通常具有插卡槽，导线的末端可以插入槽中，并通过卡片的弹力来夹紧导线。这种设计适用于相对较小的导线，如电子设备内部的连接。

5. 压线套管：它是一种通过机械压紧的方式连接导线的装置，通常用于在户外或恶劣环境中，确保导线不受湿气、腐蚀等影响。

6. 绝缘压线端子： 这种类型的压线端子不仅在连接时确保电气连接，还提供绝缘性能，将导线与外界隔离，防止电气短路和意外触摸。

7. 双螺丝压线端子： 这种设计通常包括两个螺丝，一个用于夹紧导线的导体部分，另一个用于夹紧绝缘部分。这有助于确保连接的可靠性和安全性。

当然，以上这些只是压线端子的一些常见类型，实际上还有许多其他设计和变种。在选择压线端子时，应根据具体应用的要求和导线的特性来选择合适的类型。同时，确保正确安装和操作，以确保连接的质量和可靠性。

接线方法

连接压线端子需要遵循正确的操作步骤，以确保连接的质量和可靠性。以下是一般情况下连接压线端子的步骤：

1. 准备工作： 确保你有正确类型和规格的压线端子以及适用的工具（如果需要）。也确保你了解连接的具体要求和导线的特性。

2. 剥离导线绝缘： 使用剥线钳等工具，将导线末端的绝缘层剥离，露出足够的导体长度。一般来说，剥离的导线长度应该适合连接器内部的压接区域。

3. 插入导线： 将导线插入压线连接器的压接区域。根据连接器类型，你可能需要将导线插入一个弹簧、齿状结构、螺旋或插卡槽中。

4. 夹紧导线： 根据连接器的设计，使用适当的工具（如螺丝刀、扳手等）或者连接器本身内部的夹紧装置，将连接器的夹紧部分压紧导线。确保夹紧足够紧密，以确保稳固的电气连接。

5. 检查连接： 仔细检查连接是否牢固。确保导线没有松动，绝缘层没有被夹在夹紧部分中，以及没有暴露的导体。

6. 重复步骤： 如果需要连接多根导线，重复以上步骤。对每根导线都进行逐一连接。

7. 测试连接： 在进行正式使用前，进行连接的电气测试，确保连接质量良好，电流可以顺畅地流过连接点。

材料种类

压线端子通常由不同种类的材料制成，这些材料被选择是为了在不同的应用场景中提供适当的导电性、机械强度、绝缘性能等。以下是一些常见的用于制造压线端子的材料：

1. 金属材料： 许多压线端子的核心部分通常使用金属材料，如铜、铝等，因为这些材料具有良好的导电性能。

2. 绝缘材料： 为了避免电气短路和提供安全性，压线端子的一些部分可能需要绝缘材料，如塑料、聚酰胺等。这些材料具有绝缘性能，可以隔离导线和其他电气部件。

3. 弹簧材料： 对于弹簧压线端子，用于提供弹簧力的材料通常是弹性良好的合金，以确保弹簧能够有效地夹紧导线。

4. 齿状结构材料： 齿状压线端子的夹紧部分通常使用硬度较高的金属材料，以确保齿状结构能够牢固地夹紧导线。

5. 绝缘涂层： 一些压线端子可能会有绝缘涂层，用于保护连接部分免受环境条件的影响，例如潮湿、腐蚀等。

6. 防腐蚀涂层：对于户外或恶劣环境中的应用，压线端子可能会有防腐蚀涂层，以增加连接器的耐久性。

7. 环保材料： 随着环保意识的增强，许多压线端子制造商选择使用环保材料，以减少对环境的影响。

优缺点

压线端子作为一种电气连接方式，具有其优点和缺点内容，具体如下所述。

主要优点：

1. 快速安装： 相对于传统的焊接或螺丝固定等连接方式，压线端子的安装通常更快捷，减少了制造和维修过程中的时间和劳动成本。

2. 可重复性： 不需要高温焊接，因此不会造成损坏或熔化。这使得连接器可以被多次插拔而不损坏，适用于需要频繁插拔的场合。

3. 不需额外工具： 压线连接通常不需要特殊的工具（如焊接设备），这降低了维护和安装的难度。

4. 适应多种导线尺寸： 通常能够适应多种不同尺寸的电线，使其具有较大的灵活性。

5. 避免高温和焊接问题： 对于一些敏感元件或材料，使用焊接可能会导致高温引起的问题。压线连接可以避免这些问题，因为它们不需要高温。

6. 节省成本： 不需要焊接设备，也不需要大量的额外工具，从而降低了制造、安装和维护的成本。

主要缺点：

1. 连接质量： 虽然压线连接通常是可靠的，但连接的质量仍然取决于压力的适当控制和连接器的设计质量。不当的操作可能导致连接不良。

2. 维护困难： 一旦连接完成，很难检查连接点内部的状态。如果连接不良，可能需要更多的努力来检测和修复。

3. 特殊设计要求： 每种电线和连接器的组合都可能需要特定的设计，以确保压线过程不会损坏导线。

4. 应用限制： 一些高温、高压或高震动环境可能不适合使用压线连接，因为这些环境可能对连接的稳定性和可靠性产生负面影响。

5. 绝缘问题： 在一些应用中，绝缘性能可能需要特别关注，因为压线连接的绝缘性能可能不如其他连接方式。

总的来说，压线端子在许多电气连接应用中具有明显的优势，但在使用时需要注意正确的操作方法和连接器的选择，以确保连接的可靠性和安全性。
