柱式接线端子作用_型号规格_接线方法

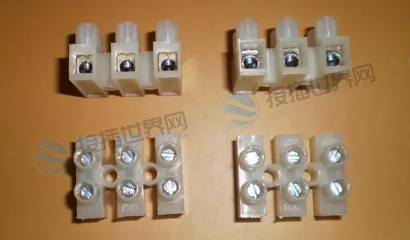

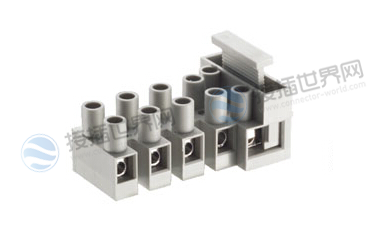

柱式接线端子（Barrier Terminal Block）是一种用于连接和固定电线的电气连接器。它通常用于工业设备、电力配电箱、控制面板和其他电气和电子设备中，用于连接导线并提供可靠的电气连接。

柱式接线端子通常由以下几个主要部分组成：

1. 金属柱：通常是由金属制成的竖直柱状结构，是电气连接的主体部分。导线通过柱式接线端子的侧面或顶部插入，并通过螺母或螺钉固定在柱上。

2. 绝缘体：位于金属柱的外围，用于隔离金属柱和导线，防止电线之间的短路。绝缘体通常由塑料或其他绝缘材料制成。

3. 固定底座：柱式接线端子通常安装在一个固定底座上，便于将其固定在设备板或面板上。底座提供了一个支撑结构，以确保接线端子在振动或冲击条件下保持稳定。

4. 螺母或螺钉：用于紧固导线在金属柱上的连接。通过拧紧螺母或螺钉，导线与金属柱之间产生足够的压力，以确保可靠的电气连接。

柱式接线端子提供了方便的方式来连接和断开电线，使得维护和更换电气连接变得简单和快捷，所以在行业内应用比较广泛。

功能作用

柱式接线端子的主要作用是在电气和电子设备中提供可靠的电线连接和固定。它们在电路中扮演了重要的角色，其主要功能作用包括以下几个方面：

1. 用于连接电线，将不同的电线或导体连接在一起。它们允许多个电线在同一个接线端子上连接，从而简化电路布线和连接的复杂性。

2. 提供了电气连接，将不同的电线之间建立可靠的电气联系。它们确保电流可以在电路中正确地流动，保证电路的正常运行。

3. 绝缘体部分起到隔离和保护导线的作用，防止导线之间产生短路。绝缘保护是确保电路安全运行的重要因素。

4. 通常安装在固定底座上，这样它们可以被稳固地固定在设备板、控制面板或电力配电箱上。这确保了接线端子在设备运行中不会松动或摇摆，从而提供可靠的连接。

5. 设计使得电线连接和拆卸变得简单，这样在维护或更换设备时，可以方便地操作连接和固定电线。

常见型号

柱式接线端子有许多不同的型号，每个型号可能在尺寸、电气参数、额定电流和额定电压等方面有所不同，以满足不同应用的需求。以下列举几个常见的柱式接线端子型号：

1. Phoenix Contact PT 2.5-QUATTRO：这是Phoenix Contact推出的一种常见的柱式接线端子，适用于2.5 mm²导线，并可提供多个连接位。

2. WAGO 2002 Series：WAGO的2002系列柱式接线端子适用于标准的0.08-2.5 mm²导线连接。

3. TE Connectivity / AMP 350636-2：这是TE Connectivity（前身为AMP）推出的一种柱式接线端子，适用于较大尺寸的导线连接。

4. Weidmuller W-Series：Weidmuller的W系列柱式接线端子广泛用于控制面板和工业设备，提供各种不同尺寸和额定电流的型号。

5. Molex KK 254：虽然KK 254是一种直插式连接器，但它也可以用作柱式接线端子，适用于2.54 mm间距的连接。

以上列举的仅是柱式接线端子中的一小部分常见型号，市场上还有许多其他型号和品牌的柱式接线端子供选择。选择适合特定应用的柱式接线端子时，请确保考虑到导线尺寸、额定电流和额定电压等参数，以满足您的电路需求并保证安全可靠的连接。

接线方法

连接柱式接线端子通常需要以下步骤，可供参考：

1. 准备导线：首先，您需要准备要连接的导线。确保导线的长度适合连接，并确保导线的末端没有暴露的金属线丝，以防止短路。

2. 剥离导线：如果导线末端覆盖着绝缘材料，您需要用导线剥线钳剥掉一小段绝缘材料，露出裸露的金属导线。

3. 打开端子：根据柱式接线端子的设计，打开接线端子的螺钉或松开插槽，以便插入导线。

4. 插入导线：将裸露的金属导线插入柱式接线端子的插槽或螺钉孔中。确保导线插入到位，并没有导线外露。

5. 紧固端子：用螺钉或螺母将导线固定在柱式接线端子上。适当拧紧螺钉或螺母，确保导线与端子良好接触，并且紧固得牢固可靠。

6. 关闭端子：如果柱式接线端子具有盖板或覆盖物，确保将其关闭，保护连接部分，并防止意外触摸导线。

7. 检查连接：完成连接后，仔细检查连接部分，确保没有导线外露或松动。如果有覆盖物，确保它们完好无损并牢固。

8. 进行电气测试：在电路未通电的情况下，可以使用万用表或其他合适的测试工具对连接进行电气测试，确保连接正常。

请注意，以上步骤可能会因柱式接线端子的型号和设计而有所不同。在连接柱式接线端子之前，务必查阅制造商提供的连接说明和技术资料，确保正确地连接导线，并遵循安全操作规程。

应用特点

柱式接线端子在各种电气和电子设备中都有广泛的应用。它们提供了可靠的电气连接和灵活的电线布线方式，使其适用于多种不同的应用领域。以下是柱式接线端子的一些常见应用：

1. 广泛用于工业控制设备中，如PLC（可编程逻辑控制器）、DCS（分布式控制系统）和工业自动化系统。它们用于连接传感器、执行器、开关和其他控制元件，实现各种自动化功能。

2. 在电力配电系统中，柱式接线端子用于连接电源线缆、配电线路和断路器。它们可用于控制和分配电流，以确保电力系统的正常运行和安全性。

3. 在仪器仪表中用于连接传感器、测量设备和显示器。它们提供了精确的电气连接，确保仪器仪表准确地读取和显示数据。

4. 在通信设备中，柱式接线端子用于连接电源和信号线，如路由器、交换机和通信服务器等。

5. 在电气控制面板中，柱式接线端子用于连接控制电路、信号输入输出和继电器等。它们简化了控制面板的布线和连接。

6. 柱式接线端子用于连接照明设备，如LED驱动器、照明灯具和照明控制器等。

7. 在汽车电子系统中，柱式接线端子用于连接汽车电路，如车灯、车载娱乐系统和传感器等。

优缺点

柱式接线端子作为一种常见的电气连接器，具有各自的优点和缺点。以下是柱式接线端子的主要优缺点，这里简单概括起来说说。

主要优点：

1. 灵活性：适用于不同尺寸的导线连接，使得电路布线更加灵活和方便。它们允许多个导线在同一个接线端子上连接，节省空间。

2. 易于安装：通常采用螺钉或螺母来固定导线，因此安装和拆卸都相对容易。这使得维护和更换电线变得简单快捷。

3. 可靠性：当导线正确安装并紧固在柱式接线端子上时，可以提供可靠的电气连接。它们通常具有良好的电气特性，能够保持稳定的连接。

4. 绝缘保护：绝缘体部分隔离和保护导线，防止导线之间产生短路，提高了电路的安全性。

5. 适应性：通常能够适应广泛的工作温度范围，从低温到高温的环境都能正常工作。

主要缺点：

1. 空间占用：柱式接线端子可能会占据一定的空间，特别是当需要连接多个导线时，可能会增加电路板的尺寸。

2. 成本：柱式接线端子相对于其他连接方式（如焊接）可能会稍微昂贵，尤其是高性能和高密度应用中使用的精密型号。

3. 机械耐久性：柱式接线端子中的螺纹连接可能会受到震动和冲击的影响，导致松动。为了保持可靠性，可能需要定期检查和紧固连接。

综合考虑，柱式接线端子是一种广泛应用于电气和电子设备中的可靠连接器。在选择使用柱式接线端子时，需要根据具体应用的需求，综合考虑它们的优点和缺点，并确保正确选择和安装，以实现最佳性能和可靠性。
