电缆冷压端子作用_规格型号_连接方式

电缆冷压端子是一种用于连接电缆导线与设备、终端或其他导体的电气连接器。这类端子采用压接技术，即通过压力将导线与端子之间建立可靠的电气连接。这种连接方式与焊接或螺纹连接相比，具有一些优点，例如安装简便、连接可靠、耐腐蚀等。

一般情况下，电缆冷压端子通常要符合国家或国际标准，以确保其安全可靠地用于不同的电气系统。在安装过程中，应严格按照制造商提供的安装说明进行操作，以确保连接质量和安全性。

电缆冷压端子作用

电缆冷压端子的主要作用是在电气系统中实现可靠的电气连接。这些端子通常用于连接电缆导线与设备、仪器、电气控制箱、终端等电气设备。以下是电缆冷压端子的主要作用：

1. 导电连接：通过机械压接的方式，将电缆导线与设备或其他导体紧密连接，确保电流能够在它们之间顺畅传递。这种连接方式具有较低的电阻，保证了电气系统的高效工作。

2. 机械强度：能够提供良好的机械强度，确保电缆在连接处具有足够的物理强度，能够承受外部应力和振动。

3. 抗腐蚀：通常由高导电性的金属材料制成，如铜或铝，这些金属本身对腐蚀敏感。为了防止腐蚀，一些端子具有防腐蚀涂层或采用不易生锈的材料。

4. 绝缘保护：通常包括绝缘套，用于保护连接点免受潮湿、尘埃和其他环境条件的影响，防止漏电和短路。

5. 易安装：相比于传统的焊接连接方式，冷压连接更易安装。不需要高温和特殊的焊接设备，而是使用专用的压接工具，使得安装更加方便。

6. 可拆卸性：与焊接相比，电缆冷压端子通常具有可拆卸性，方便维护和更换。这在维修和更改电气系统布局时非常有用。

电缆冷压端子规格

电缆冷压端子的规格包括一系列参数，这些参数描述了端子的设计、性能和适用条件。以下是一些常见的电缆冷压端子规格：

1. 导线规格（Wire Size）：描述端子适用的电缆导线的尺寸范围。通常以标准导线规格（例如 AWG 或 mm²）表示。

2. 额定电流（Rated Current）：指在特定工作条件下，端子能够持续传输的最大电流。通常以安培（A）为单位。

3. 额定电压（Rated Voltage）：表示端子能够承受的最大电压。通常以伏特（V）为单位。

4. 材料：主要指制造端子所使用的材料，包括导电部分和绝缘部分。导电部分通常是铜或铝，而绝缘部分可能采用绝缘塑料或橡胶材料。

5. 绝缘等级（Insulation Class）：表示绝缘材料的耐电压和绝缘性能。常见的绝缘等级包括 PVC、PE、EPDM等。

6. 耐温范围（Temperature Range）：端子能够在的工作温度范围内正常工作。通常包括最低和最高工作温度。

7. 防护等级（IP Rating）： 即对固体物体和液体的防护性能。常见的防护等级如 IP65、IP67等。

8. 阻燃等级（Flammability Rating）：常见的阻燃等级包括 UL94V-0、UL94V-2等。

9. 安装类型：例如螺栓固定、压接等。

10. 认证标准：一些电缆冷压端子可能符合特定的认证标准，如UL、CE等。

电缆冷压端子连接方式

电缆冷压端子的连接方式通常采用机械压接技术，通过使用专用的压接工具将导线和端子紧密连接。这种连接方式相对于传统的焊接方法更为简便，而且可以提供可拆卸的连接。

以下是电缆冷压端子的一般连接步骤：

• 准备工作： 首先确保选择的冷压端子符合所要连接电缆的规格和要求。检查端子的绝缘套是否完好，以及绝缘材料是否与电缆相适应。

• 剥离电缆绝缘：使用剥线工具剥离电缆绝缘，露出足够的导线长度。确保裸露的导线没有受损。

• 端子准备：打开端子，并根据端子的设计，可能需要将导线穿过端子并将其压入特定的连接槽中。一些端子可能有螺栓或螺母，需要打开。

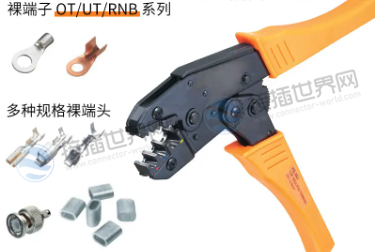

• 压接操作：使用专用的压接工具对端子和导线进行压接。这通常涉及将压接工具的压接头或模具放置在端子上，并通过工具施加足够的力度，以确保导线与端子充分紧密连接。

• 检查连接：完成压接后，仔细检查连接。确保导线牢固地连接到端子，没有松动或错位。此外，检查绝缘套是否正确覆盖连接点，以防止漏电或短路。

• 重复步骤：如果有多个导线需要连接，重复上述步骤，确保每个导线都按照正确的程序连接到相应的端子。

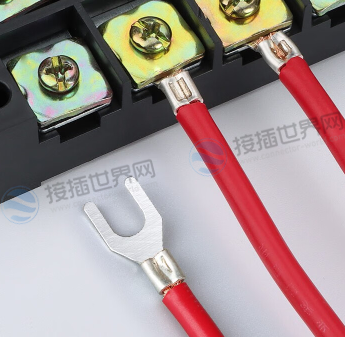

• 固定端子：另外，端子设计中包含螺栓或其它固定元件，确保将其紧固，以稳固和固定连接。

• 测试： 最后进行必要的电气测试，确保连接是可靠的，并且导线与端子之间的电阻在合理范围内。

电缆冷压端子优缺点

电缆冷压端子作为电气连接的一种方式，具有一些优点和缺点。在选择使用时，需要综合考虑这些因素，以确保满足特定应用的需求。

主要优点：

1. 安装简便：与传统的焊接方式相比，冷压连接更为简便。它不需要高温和特殊的焊接设备，使用专用的压接工具即可完成连接。

2. 可拆卸性：电缆冷压端子通常具有可拆卸性，便于维护和更换。这对于需要经常进行检修、更改或升级的系统而言是一个优点。

3. 机械强度：能够提供良好的机械强度，能够抵抗外部应力和振动，确保连接的可靠性。

4. 适用于多种导线尺寸：一些冷压端子设计可以适用于多个不同尺寸的电缆导线，提高了灵活性和适用性。

5. 不产生热损伤：与焊接方式相比，冷压连接不会产生高温，因此不会导致与连接器相邻的材料受到热损伤。

主要缺点：

1. 专用工具要求：安装冷压端子通常需要使用专用的压接工具，这可能会增加一些额外的成本，并且需要确保工具的正确使用。

2. 人工技能要求：虽然相对于焊接而言安装更简便，但仍需要一些基本的手工技能和经验，以确保连接的质量。

3. 不适用于高温环境：一些冷压端子的绝缘材料可能不适用于极端高温的环境。在高温应用中，可能需要选择耐高温的连接方式。

4. 可能存在滞后效应：一些冷压连接可能存在滞后误差，特别是在一些特殊条件下，这可能需要额外的注意。

在选择电缆冷压端子时，需要根据具体的应用环境、电气要求和成本考虑这些优点和缺点，以确保选择的连接方式符合系统的需求。
