常见的5种不同类型射频连接器及其应用特点

射频连接器是无线通信领域的重要元素，可将设备桥接在一起并确保无缝数据传输。随着技术的发展，出现了各种类型的射频连接器，以适应各种应用和性能规格。了解这些差异对于为您的项目选择理想的连接器至关重要。

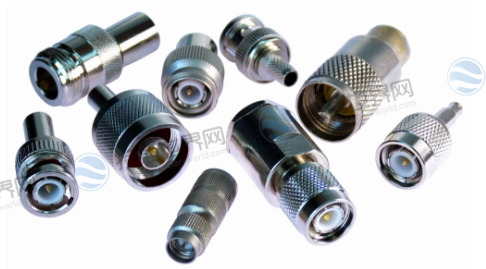

以下是五种常见类型的射频连接器：

1. SMA（SubMiniature version A）连接器
2. BNC（Bayonet Neill-Concelman）连接器
3. N型连接器
4. UHF（Ultra-High Frequency）连接器
5. TNC（Threaded Neill-Concelman）连接器

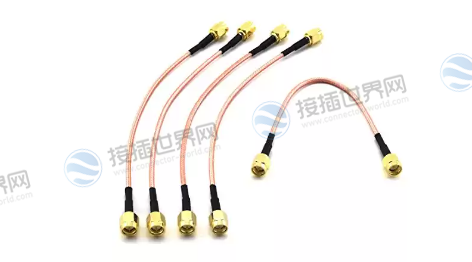

SMA连接器

SMA（超小型A版）连接器在各种通信设备中发挥着重要作用，可在天线和通信设备之间提供安全、可靠的连接。SMA连接器是一种紧凑型高频连接器同轴连接器，设计用于在Wi-Fi路由器、 手机和GPS系统等设备中传输射频 (RF) 信号。其紧凑的尺寸使其适合空间受限的应用，而其螺纹连接可确保牢固的连接。

SMA连接器在高达18GHz的高频应用中表现出色。其广泛的频率范围使该射频连接器用途极其广泛。此外，SMA连接器还具有螺纹耦合机构，可实现机械稳定性。螺纹确保紧密连接，防止信号丢失或意外断开，有助于提高其在苛刻环境中的可靠性。该连接器采用的材料和结构可确保耐用性和使用寿命，例如黄铜或不锈钢，可抵抗腐蚀和磨损，镀金触点可提供最佳的导电性和性能。

由于其广泛的兼容性，它们是流行的射频连接器。此外，其标准化设计可确保无缝集成，使SMA成为对制造商和用户等有吸引力的选择。

反极性SMA (RP-SMA) 连接器通过切换其中心销和套管极性，增加了额外的安全级别，有助于防止与标准SMA连接器意外错配。这对于错配可能损坏或损害性能的应用特别有用。这些连接器采用创新设计，可快速组装和拆卸，使用户能够快速连接或断开组件，而无需特殊工具，这是现场技术人员和业余爱好者都赞赏的优势。

SMA射频连接器的用途非常广泛，常见的应用包括：

• 电信行业；SMA连接器对于在电信行业的天线、电缆和其他通信设备之间建立牢固的连接至关重要。它们的可靠性可以实现远距离的顺利通信。
• 无线网络；随着 Wi-Fi 技术的快速发展，对可靠连接器的需求也不断变化。SMA连接器经常出现在路由器和其它无线设备中，以确保最大程度的数据传输和接收。
• GPS和导航；这些连接器在通过GPS设备和导航系统维持准确的实时位置跟踪方面发挥着重要作用，它们的高频功能使其成为卫星通信系统的理想选择。
• 测试与测量；SMA连接器是测试和测量应用不可或缺的一部分，例如示波器、网络分析仪和频谱分析仪。这些仪器为专业人士提供精确的结果。
• 军事和航空航天；这些连接器广泛应用于军事和航空航天环境中。其坚固的结构和可靠的性能使其成为极端条件环境下的理想解决方案。它们在不可接受失败的情况下也能很好地工作。

BNC连接器

BNC连接器是最灵活、使用最广泛的同轴电缆连接器之一，它们服务于各个行业，包括电信、射频传输和视频信号分配。 BNC为各种设备提供安全可靠的连接。

事实上，BNC连接器的主要特点之一是其快速、安全的连接机制。使用卡口式锁定系统，用户可以轻松连接和断开电缆，同时确保连接牢固牢固。此外，BNC连接器提供广泛的频率范围（通常高达4GHz），使其适用于电信、视频和射频行业的多种用途。它们的宽频谱有助于与许多设备和系统兼容。

这些连接器有两种阻抗选项：50欧姆和75欧姆，以适应不同的传输方法和应用。 50欧姆连接器可以处理射频传输，而75欧姆连接器则可以更有效地提供视频和数据信号。这为用户在为特定任务选择理想的射频连接器时提供了足够的选择。

BNC具有高度适应性，适用于各种同轴电缆，并提供直线、直角和隔板格式，使其成为适合众多设备和应用的完美射频连接器。此外，它们采用高级材料制成，使其成为能够承受恶劣环境的可靠连接器。同时，它们的长使用寿命意味着一致的信号传输质量。

BNC连接器已在各个行业得到广泛采用，使用户和专业人士都可以轻松使用它们。它们的广泛使用使得最终用户更容易找到兼容设备或更换零件，同时帮助专业人员标准化他们的设备，简化维护和支持服务。

BNC连接器的一些常见应用领域包括：

• 广播与通讯；BNC连接器构成了广播和通信行业的支柱，提供从电视演播室到广播电台的无缝音频和视频信号传输，同时最大限度地减少信号损失和干扰。
• 测试和测量设备；准确性是测试和测量设备的核心。 BNC连接器在这一领域表现出色，可为示波器、频率计数器和电子研发项目中使用的其他仪器提供安全连接。专业人士依靠这些连接器获得精确的结果，成功也依赖于它们。
• 安全与监控；安全对于安全和监控系统至关重要。 BNC连接器是CCTV摄像机传输视频信号不可或缺的一部分，提供实时监控和记录功能。这些连接器拥有稳健的设计和出色的信号完整性，通常是安全专业人士的首选。
• 网络和数据传输；BNC 连接器是旧式以太网系统和专业数据传输设备不可或缺的一部分，可提供卓越的信号稳定性和耐用性，确保数据传输顺畅。
• 业余无线电 (HAM)；许多业余无线电操作员更喜欢BNC连接器作为连接无线电设备的快速、安全的方法。 BNC在广泛的频率范围内具有出色的射频性能，是业余无线电界的重要组成部分。

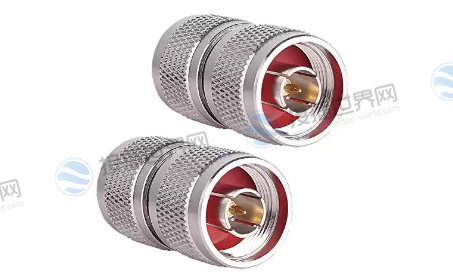

N型射频连接器

N型连接器在射频 (RF) 通信中发挥着重要作用，它们在许多应用程序中很受欢迎，为多个设备提供可靠的连接。 N型连接器具有出色的耐环境条件能力，非常适合户外使用，是许多专业人士的理想选择。

N型连接器的一项独特特性是其耐候性。坚固的结构和螺纹连接机构的结合确保了可靠的连接，可以承受极端的环境。因此，它非常适合必须承受恶劣气候的户外电信或军事行动。

N型连接器的另一个显着优点是信号损耗低，它们的设计最大限度地减少了信号衰减，保持数据传输准确和清晰。此功能在高频应用中特别有利，因为信号丢失可能会导致通信故障。

这种连接器的多功能性使其成为受欢迎的选择。该连接器有多种配置可供选择，例如公头、母头、面板安装和隔板安装版本，可无缝适合许多应用。此外，它还与同轴、柔性和半刚性电缆以及现有系统兼容。

这些连接器拥有每个连接器600W的卓越功率处理能力，是高重复无线电系统等高功率应用的理想选择。其坚固的结构即使在高压力情况下也能确保最佳性能。

N型连接器的常见应用包括以下几个方面：

• 电信基础设施；现代通信严重依赖N型连接器。这些可靠、稳健的连接有助于支持手机信号塔和天线，实现设备之间的无缝数据传输，提供稳定的链路，确保在日益互联的世界中确保通信。
• 无线网络系统；Wi-Fi和其它无线网络系统已迅速成为全球家庭和企业不可或缺的功能。 N型连接器在这些网络中发挥着重要作用，连接接入点和天线以提供快速的互联网连接。较高频率下的低信号损失和卓越性能使这些连接器对于确保可靠的无线网络至关重要。
• 卫星通讯；事实证明，这些连接器在卫星通信中至关重要。通过连接卫星天线和接收器，这些连接器有助于从太空清晰、准确地传输数据。这对于天气监测、GPS 导航和卫星电视广播等应用至关重要。
• 军事和航空航天；它们非常适合军事和航空航天项目等不能容忍故障的关键任务应用。它们坚固的设计使它们适合恶劣的条件，军事和航空航天应用在组件意外故障时如果不采取备用计划就无法很好地承受这种情况。
• 测试和测量设备；最后，经常可以在测试和测量设备中找到它们，例如示波器和信号发生器。它们的耐用性和低信号损失可提供准确的结果，使其在研究和开发环境中至关重要。

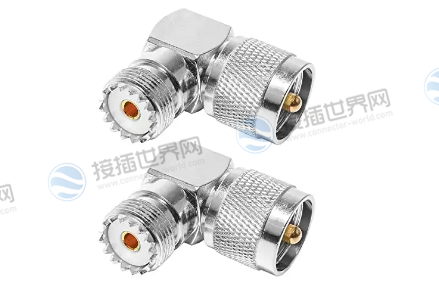

UHF连接器

UHF连接器是射频 (RF) 系统不可或缺的一部分，因为它们将天线与各种通信应用中的发射器、接收器和其他设备连接起来，以实现无缝信号传输和接收。UHF 连接器的特点是其广泛的频率范围。事实上，在 300MHz至3GHz之间运行使它们能够与各种通信设备和应用保持兼容，例如业余无线电或军事设备。

UHF连接器的另一个令人印象深刻的特性是其坚固耐用。这些UHF连接器采用耐磨损的优质材料制成，可确保连接的长期可靠性。此外，这些连接器具有独特的旋入机构，易于安装，可实现快速、安全的连接。因此，在安装过程中无需使用特殊工具或设备，使所有技能水平的用户都可以进行安装。

该连接器还表现出令人印象深刻的机械稳定性。 UHF连接器以其坚固的抓地力而闻名，有助于减少振动或移动造成的断开连接。因此，确保信号完整性和性能，尤其是在具有挑战性的环境中。

UHF连接器的低插入损耗特性是另一个主要优点。此特性可最大程度地减少传输和接收过程中的信号衰减，从而实现清晰的通信。此外，其连接器的低插入损耗使其适用于无线电广播和卫星通信等应用。

这些连接器因其多功能性而从其他连接器中脱颖而出。UHF连接器有公头、母头和适配器形式，使用户能够找到适合其特定通信系统需求的射频连接器，并确保无缝集成到其通信系统中。

UHF连接器的应用也很广泛，具体包括：

• 广播电视；UHF连接器广泛应用于广播电视行业。它们在发射机、天线和其它广播设备之间提供可靠的连接。这些连接器拥有高频范围和阻抗匹配能力，有助于确保平稳的信号传输和接收。
• 军事与国防；军事和国防部门经常使用这些连接器。 UHF连接器常见于通信和监控系统中，即使在极端温度、高湿度或振动条件下也能提供安全稳定的连接。
• 航空航天；UHF连接器在航空航天工业中发挥着重要作用，即使在恶劣的环境条件下，也能为地面和机载通信和导航系统提供可靠的连接。此外，雷达或卫星通信系统可以利用UHF连接器来实现最佳功能。
• 医用器材；这些连接器广泛用于整个医疗设备，从超声波机、CT扫描仪到MRI机。它们在这些机器内的组件之间提供可靠的连接，旨在承受电磁干扰并采用生物相容性材料制成。
• 工业应用；UHF连接器已成为工业环境中不可或缺的一部分，包括机器人、自动化和控制系统。它们确保不同设备之间的可靠连接以及系统之间的顺畅数据传输。它们甚至用于传感器、探测器和其他测量设备。

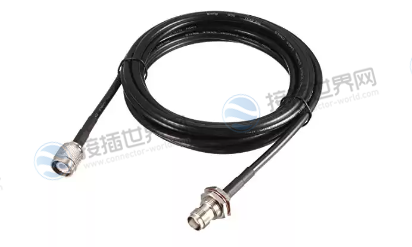

TNC连接器

TNC连接器是广泛认可的连接器，以其多功能性和耐用性而闻名。 这些螺纹连接可在电子设备和天线之间提供安全连接。

TNC连接器采用创新设计，可最大程度地减少信号损失，从而改进射频 (RF) 应用，使其成为许多需要可靠连接器的专业人士的首选。此外，它们还覆盖从DC到11GHz的广泛频率范围。它们的多功能性使其能够适应各种应用，例如军事通信系统、Wi-Fi网络和GPS设备。

这些连接器具有螺纹接口，可确保在高振动环境中实现安全稳定的连接。因此，可以最大限度地减少意外断开风险并保持关键通信系统的一致性能。因此，此功能可确保可靠的性能。

TNC采用防风雨设计，适合户外使用，能够承受潮湿、灰尘和温度波动，即使在困难的条件下也能提供可靠的性能。此外，它们用户友好，使安装和卸载快速而简单。其螺纹设计无需特殊工具或技术知识即可提供安全连接。更重要的是，它们是与BNC和N型连接器兼容的多功能连接器，为专业人员提供更大的设计灵活性并简化库存管理。

TNC连接器广泛应用于从电信到航空航天等多个行业。它们的可靠性、宽频率范围和兼容性使其成为各种应用的首选解决方案。

• 电信行业；TNC连接器在电信行业中通常用于连接天线、发射器、接收器和其他通信设备。其安全设计可实现高频信号传输，使其成为高速通信系统的完美解决方案。
• 航天领域；这些连接器广泛应用于航空航天工业，包括导航、雷达和通信系统。此外，其耐用的结构使其适合恶劣的环境条件，使其成为太空应用的理想解决方案。
• 军事领域；军方广泛将它们用于武器系统、无线电通信和电子战等应用。由于其坚固的结构能够承受极端温度、冲击、振动和冲击，使其高度可靠，TNC已迅速成为军事应用领域的主流产品。
• 医疗；在医疗应用中广泛使用TNC连接器，例如MRI机器、超声波设备和其他高频信号传输设备。它们提供安全可靠的连接，确保每次使用都能获得准确的结果。
• 广播；广播公司广泛将这些连接器用于电视和无线电广播的天线、发射器和接收器。由于其坚固耐用且能够承受与广播相关的高频信号，TNC 成为这些应用的绝佳选择。
