射频连接器命名规则表 射频连接器的命名方法

在采购连接器的过程中，如果能提前了解连接器的命名规则，可以让采购工作更好地展开，连接器种类繁多，下面就为大家介绍射频连接器的命名规则、命名方法知识，仅供大家参考！

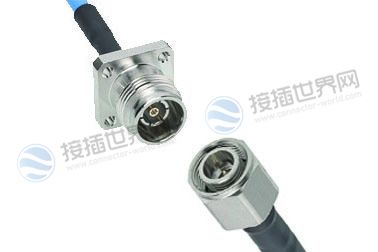

一、射频连接器的命名规则

射频连接器是用于传输高频信号的重要组件，在通信、电视、雷达、卫星导航、医疗设备等领域广泛应用，射频连接器的命名规则遵循国际标准，通常由以下几个部分组成：

1、连接器类型

射频连接器有很多不同类型，例如BNC、SMA、N、TNC等，每个类型的连接器都有其独特的特点和应用场景。

2、公头和母头

射频连接器的性别分为公头和母头，公头是指连接器内部的插头，母头是指连接器外部的接口，公头和母头的组合可以形成不同的连接方式。

3、接口大小

射频连接器的接口大小通常用数字来表示，例如SMA-50、N-75等，这个数字表示连接器的标称阻抗，即连接器的阻抗匹配参数。

4、特殊标识

有些射频连接器具有特殊的标识，用于区分不同的应用场景，例如，用于航空航天领域的连接器通常有“C”标识，用于军事领域的连接器通常有“M”标识。

5、材料和防护等级

射频连接器的材料和防护等级对其性能和应用场景也有重要影响，连接器通常采用金属材料制成，如不锈钢、铜、铝等，防护等级则指连接器的防水、防尘、耐腐蚀等性能。

总之，射频连接器的命名规则非常重要，能够帮助工程师正确选择和使用连接器，确保系统的性能和可靠性。

二、射频连接器的命名方法

通用射频连接器的主称代号采用国内、外通用的主称代号，特殊产品的主称代号由详细规范做出具体规定，如何规范的使用符号。射频连接器简称为：RF连接器，通常被认为是装接在电缆上或安装在仪器上的一种元件，作为传输线电气连接或分离的元件，它属于机电一体化产品，简单的讲它主要起桥梁作用。

型号命名：

射频同轴连接器的型号由主城代号和结构代号两部分组成、中间用“-”隔开。

主称代号：

射频同轴连接器的主称代号采用国际上通用的主称代号，具体产品的不同结构形式命名由详细的规范作出具体规定。

结构形式代号：

结构形式分类及代号中间用“-”隔开，射频连接器的型号组成示例：

1、SMA-JW3表示SMA型弯式射频插头，插头内导体为插针接触件，配用SYV-50-2-1、RG316/RG316D、SFF-50-1.5-1等射频电缆。

2、SMA-75JHD表示SMB型直式哈哈凝结在线路板上的阻抗为75Ω的射频插座。

三、射频连接器的代号说明

射频连接器17种外形代号介绍：

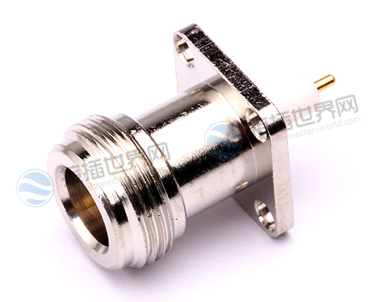

N型：外导体内径为7mm、特性阻抗50Ω的螺纹式射频。

BNC型：外导体内径为6.5mm、特性阻抗50Ω的卡口锁定式射频同轴连接器。

TNC型：外导体内径为6.5mm、特性阻抗50Ω的螺纹式射频同轴连接器。

SMA型：外导体内径为4.13mm、特性阻抗50Ω的螺纹式射频同轴连接器。

SMB型：外导体内径为3mm、特性阻抗50Ω的推入锁定式射频同轴连接器。

SMC型：外导体内径为3mm、特性阻抗50Ω的螺纹式射频同轴连接器。

SSMA型：外导体内径为2.79mm、特性阻抗50Ω的螺纹式射频同轴连接器。

SSMB型：外导体内径为2.08mm、特性阻抗50Ω的推入锁定式射频同轴连接器。

SSMC型：外导体内径为2.08mm、特性阻抗50Ω的螺纹式射频同轴连接器。

SC型（SC-A和SC-B型）：外导体内径为9.5mm、特性阻抗50Ω的螺纹式（两种型号有不同类型连接螺纹）射频同轴连接器。

APC7型：外导体内径为7mm、特性阻抗50Ω的精密中型射频同轴连接器。

APC3.5型：外导体内径为3.5mm、特性阻抗50Ω的螺纹式射频同轴连接器。

K型：外导体内径为2.92mm、特性阻抗50Ω的螺纹式射频同轴连接器。

OS-50型：外导体内径为2.4mm、特性阻抗50Ω的螺纹式射频同轴连接器。

F型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。

E型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。

L型：公制螺纹式射频同轴连接器，螺纹连接尺寸在“L”后用阿拉伯数字表示。

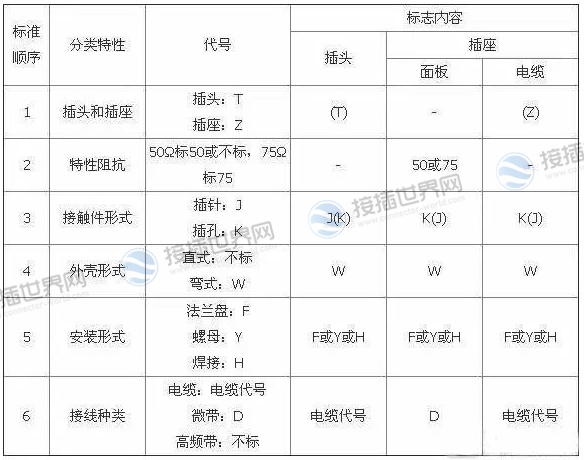

通用射频连接器的结构形式代号由下表所示部分组成：

1、插头装插针，插座装插孔的系列，结构形式代号中插头和插座代号不标，插座装插针系列，用括号中的代号。

2、注有#号者，仅在面板插头使用。

以上就是射频连接器的命名规则、命名方法、代号介绍，供您参考，如果您需要采购接插件，可以在网站搜索需要的型号。
