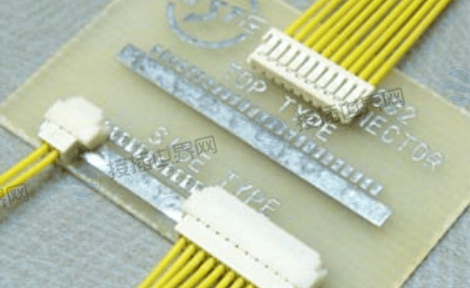

JST压着端子SUH连接器解析：0.8mm间距高密度互联的创新解决方案

在电子设备小型化与高密度集成趋势下，JST(日本压着端子制造株式会社)的SUH系列压着端子连接器凭借0.8mm超窄间距和高可靠性压接技术，成为消费电子、工业自动化和通信设备领域的核心互联解决方案。其创新的绝缘位移连接(IDC)设计和紧凑结构，有效平衡了空间限制与性能需求，为现代电子产品提供了卓越的连接性能。

一、产品核心特性与技术参数

SUH连接器作为JST压着端子技术的代表，具备以下核心特性：

1. 电气性能：

额定电流：1.0A AC/DC(使用AWG28线缆)

额定电压：30V AC/DC，耐压AC 200V/分钟

接触电阻：初始值≤30mΩ，环境试验后≤50mΩ

绝缘电阻：100MΩ最小值

2. 机械结构：

间距0.8mm(0.031英寸)，支持2-20针配置

单排/双排设计，支持28-32 AWG线缆

镀锡磷青铜触点，压接端接方式

3. 环境适应性：

工作温度：-25℃至+85℃(含通电温升)

外壳材料：94V-0阻燃PA66或LCP材料

二、设计优势与创新技术

1. 高密度布局能力：

通过0.8mm间距和超薄设计，比传统连接器节省50%以上空间，尤其适合紧凑型设备如数码相机、笔记本电脑和便携式医疗设备。

2. 可靠性提升技术：

绝缘位移连接(IDC)：无需剥线即可实现可靠连接，减少组装时间

三点夹紧结构：提供卓越的保持力和抗振动性

摩擦锁定机制：防止意外脱开，确保连接稳定性

3. 生产效率优化：

支持全自动压接设备，大批量生产时保证质量稳定

卷盘包装，适配自动化组装，降低人工成本

三、应用领域与行业解决方案

SUH连接器广泛应用于以下场景：

消费电子产品：数码相机、摄像机、笔记本电脑的麦克风和喇叭部位

工业自动化：PLC模块、传感器接口(如欧姆龙、西门子设备)

通信设备：路由器、交换机内部板间连接

智能家居与医疗电子：智能门锁、监控摄像头、便携式医疗设备

四、选型与安装指南

1. 型号选择建议：

2. 压接操作规范：

使用专用压接工具(如JST AP-110系列)

剥线长度：1.2-1.5mm，确保导体完全插入端子筒

检测标准：拉力测试≥15N，显微镜检查压接点无裂纹

3. PCB设计注意事项：

焊盘尺寸需匹配SMT针座(如BM05B-SURS-TF)

推荐焊盘镀金处理以提升抗氧化性

五、常见问题与解决方案

JST SUH压着端子连接器通过其超窄间距设计、绝缘位移连接技术及高可靠性结构，已成为高密度电子设备互联的关键技术。未来，随着物联网设备对微型化要求的进一步提升，SUH系列将继续向更高电流密度、更广温度范围及智能化检测功能演进，为5G通信、新能源及医疗电子等领域提供更先进的连接解决方案。工程师在选型时应重点关注线缆匹配、PCB布局优化及自动化生产兼容性，以充分发挥其性能优势。
