产品系列特点介绍

VersaBlade 连接器

VersaBlade 线对线连接器拥有出色的插配可靠性、独特的极性和便捷的线束装配，可在 300V 和 15.0A 电路中实现可靠的信号和电力传输。高温型号支持 -55°C 至 +150°C，最大电源要求 600V/14.0A，带有坚固的压力锁紧和端子位置保证 (TPA) 附件以实现触点可靠性。满足欧洲Glow-Wire标准的产品可确保消费电器用户的安全。

产品亮点

类型：	间距：	电路数：	工作温度：
标准型号	6.20 毫米	1 至 9	-40°C 至 +110°C
高温型号	6.20 毫米	2 至 4	-55°C 至 +150°C

特性和优点

在 300V 和 15.0A 下提供可靠的信号和电力传输

食品制备设备（例如智能和工业炊具）制造商和家电制造商将从出色的插配可靠性和方便线束装配的极化等产品特性中受益。

高温型号带有坚固的压力锁紧和 TPA 附件以实现触点可靠性

高温型号支持 -55°C 至 +150°C，最大电源要求 600V 和 14.0A，带有坚固的压力锁紧和 TPA 附件以实现触点可靠性。这些特性满足了工业和消费品用户对互连解决方案的需求，这些解决方案可以最大程度地减少最终产品在高温操作期间的故障和中断。

满足欧洲Glow-Wire标准的连接器和插座满足全球安全标准

满足欧洲Glow-Wire标准的零部件支持用户的设备和操作安全。寻求符合欧盟安全法规 (IEC60335-1) 标准的高可靠性互连解决方案的食品制备设备制造商会发现 VersaBlade 连接器解决方案是他们应用的不二之选

采用极化外壳和端子凹槽设计：
防止错误的连接器插入和插配

嵌入式安装耳（可选）：
实现轻松的面板安装，并确保强大的保持力

各种端子位置保证 (TPA) 类型：
TPA 可确保电线完全插入，各种选项可实现设计灵活性

带有摩擦锁和压力锁紧功能：
提供更出色的配插牢度

多分支布线能力：
提供多种线束设计选项，以节省时间和成本

外壳钩：塑胶钩能够捕捉到端子中的孔洞：
增强端子对外壳保持力，消除扩口和弱金属特性

可使用两条电线来压接端子：
实现菊花链连接

双排系统：
提供良好的散热性能和低结合力

宽平片式端子：
标准型号支持高电压和电流 (300V/15A)，高温型号支持（最大600V/14A）

总览

食品制备设备（例如智能和工业炊具）需要能够承受高温操作的坚固连接器。高温 VersaBlade 连接器支持 -55°C 至 +150°C 的宽广温度工作范围。

消费品和工业设备可能会受到冲击、振动或粗暴对待，这些情况可能会导致端子脱落以及信号干扰和性能影响。VersaBlade 线对线连接器提供具有高保持力的压力锁紧功能，在恶劣的操作和环境中能够提供更可靠的性能。VersaBlade 连接器还提供了 TPA 附件，用于正确安装和定位端子。

食品制备设备制造商正在寻找符合欧盟安全法规 (IEC60335-1) 灼热丝要求的线对线互连解决方案 - 对于涉及高温操作的家电市场来说尤为如此。VersaBlade 连接器插座满足欧洲Glow-Wire标准和全球安全标准。

按行业划分的应用

家用电器

Air conditioners
Countertop
Dishwasher
Dryer
Microwave
Oven
Refrigerator
Washing machine

这并非此产品的最终应用名单。它只包括一些最常见的用途。

资源

手册 (PDF)

VersaBlade线对线连接器系统

数据表 (PDF)

VersaBlade W-to-W Connector System

产品参考指南 (PDF)

Double Crimp Terminals

产品详情


产品编号	357460110	357460210	357460310	357460410

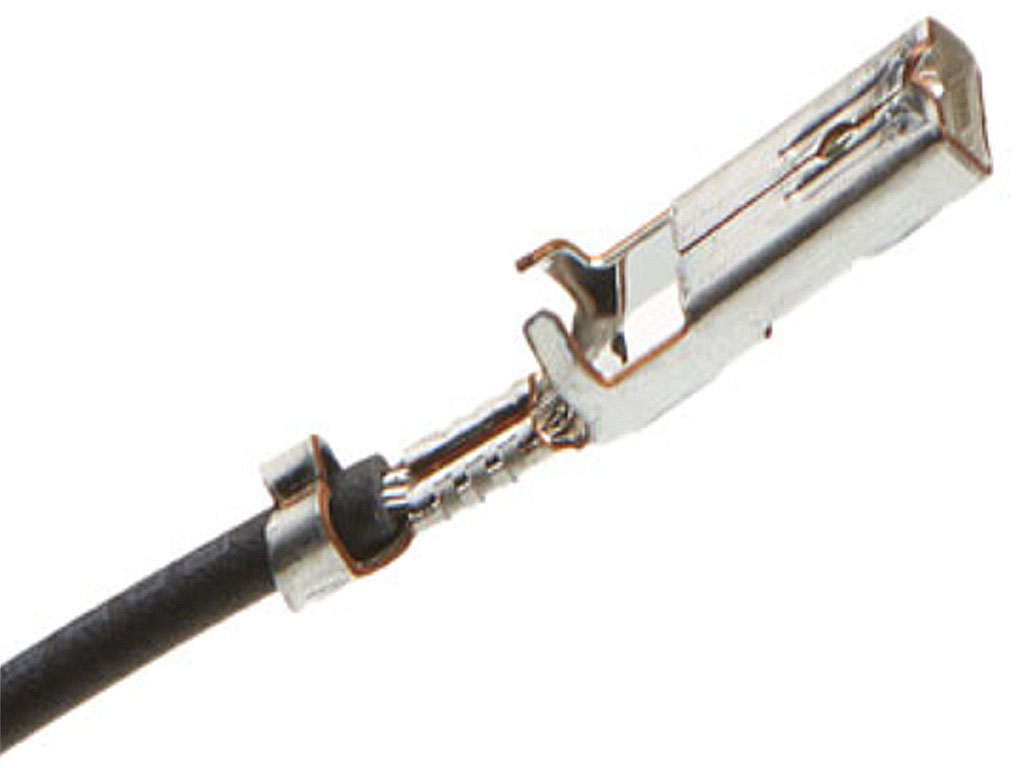

描述	VersaBlade Female Crimp Terminal, 20-22 AWG, Type A	VersaBlade Female Crimp Terminal, 14-18 AWG, Type A	VersaBlade Female Crimp Terminal, 18+18, 20+20 AWG, Type A	VersaBlade Female Crimp Terminal, 24 AWG, Type A
常规
状态	Active	Active	Active	Active
类别	Crimp Terminals	Crimp Terminals	Crimp Terminals	Crimp Terminals
Series	35746	35746	35746	35746
应用	Power,Wire-to-Wire	Power,Wire-to-Wire	Power,Wire-to-Wire	Power,Wire-to-Wire
产品名称	VersaBlade	VersaBlade	VersaBlade	VersaBlade
UPC	800753856417	800754378468	800754378482	756054339107
物理
耐用性(插拔次数) - 最多次数	30	30	30	30
性别	Female	Female	Female	Female
材料 - 金属	Phosphor Bronze	Phosphor Bronze	Phosphor Bronze	Phosphor Bronze
材料 - 接合部位电镀	Tin	Tin	Tin	Tin
材料 - 终端电镀	Tin	Tin	Tin	Tin
净重	0.293/g	0.320/g	0.346/g	0.253/g
包装形式	Reel	Reel	Reel	Reel
终端界面类型	Crimp or Compression	Crimp or Compression	Crimp or Compression	Crimp or Compression
导线绝缘直径	2.60mm max.	3.40mm max.	2.8mm + 2.8mm max.	1.45mm max.
线径规格 (AWG)	20,22	14,16,18	18+18,20+20	24
线缆尺寸mm²	0.30-0.50	0.85-2.00	2(0.50-0.85)	0.29
Solder Process Data
无铅	N/A	N/A	N/A	N/A
产品环境合规
China RoHS	per SJ/T 11365-2006	per SJ/T 11365-2006	per SJ/T 11365-2006	per SJ/T 11365-2006
EU ELV	Not Relevant	Not Relevant	Not Relevant	Not Relevant
EU RoHS	Compliant per EU 2015/863	Compliant per EU 2015/863	Compliant per EU 2015/863	Compliant per EU 2015/863
GADSL/IMDS	Compliant with Exemption 44	Not Relevant	Not Relevant	Compliant with Exemption 44
Low-Halogen Status	Low-Halogen per IEC 61249-2-21	Low-Halogen per IEC 61249-2-21	Low-Halogen per IEC 61249-2-21	Low-Halogen per IEC 61249-2-21
Prop65	Compliant per California Proposition 65	Compliant per California Proposition 65	Compliant per California Proposition 65	Compliant per California Proposition 65
REACH SVHC	Not Contained per D(2023)8585-DC (23 Jan 2024)	Not Contained per D(2023)8585-DC (23 Jan 2024)	Not Contained per D(2023)8585-DC (23 Jan 2024)	Not Contained per D(2023)8585-DC (23 Jan 2024)
配插使用
产品编号	-	-	-	-
可装的端子等部件
产品编号	0351500300, 0351500304, 0351500309, 0351500310, 0351500314, 0351500319, 0351500400, 0351500404, 0351500409, 0351500410, 0351500412, 0351500414, 0351500419, 0351500600, 0351500604, 0351500609, 0351500610, 0351500612, 0351500614, 0351500619, 0351503309, 0351503319, 0351503419, 0351503609, 0351503619, 0351504319, 0351504419, 0351504619, 2026500909, 2041020429, 2041020609, 2041020209, 2041020219, 2041020409, 2041020419, 0351810200, 0359650200, 0359650204, 0359650210, 0359650214, 0359659200, 0359659203, 35151, 35180, 35524	0351500300, 0351500304, 0351500309, 0351500310, 0351500314, 0351500319, 0351500400, 0351500404, 0351500409, 0351500410, 0351500412, 0351500414, 0351500419, 0351500600, 0351500604, 0351500609, 0351500610, 0351500612, 0351500614, 0351500619, 0351503309, 0351503319, 0351503419, 0351503609, 0351503619, 0351504319, 0351504419, 0351504619, 2026500909, 2041020429, 2041020609, 2041020209, 2041020219, 2041020409, 2041020419, 0351810200, 0359650200, 0359650204, 0359650210, 0359650214, 0359659200, 0359659203, 35151, 35180, 35524	0351500300, 0351500304, 0351500309, 0351500310, 0351500314, 0351500319, 0351500400, 0351500404, 0351500409, 0351500410, 0351500412, 0351500414, 0351500419, 0351500600, 0351500604, 0351500609, 0351500610, 0351500612, 0351500614, 0351500619, 0351503309, 0351503319, 0351503419, 0351503609, 0351503619, 0351504319, 0351504419, 0351504619, 2026500909, 2041020429, 2041020609, 2041020209, 2041020219, 2041020409, 2041020419, 0351810200, 0359650200, 0359650204, 0359650210, 0359650214, 0359659200, 0359659203, 35151, 35180, 35524	0351500300, 0351500304, 0351500309, 0351500310, 0351500314, 0351500319, 0351500400, 0351500404, 0351500409, 0351500410, 0351500412, 0351500414, 0351500419, 0351500600, 0351500604, 0351500609, 0351500610, 0351500612, 0351500614, 0351500619, 0351503309, 0351503319, 0351503419, 0351503609, 0351503619, 0351504319, 0351504419, 0351504619, 2026500909, 2041020429, 2041020609, 2041020209, 2041020219, 2041020409, 2041020419, 0351810200, 0359650200, 0359650204, 0359650210, 0359650214, 0359659200, 0359659203, 35151, 35180, 35524
施工工具
产品编号	0638132700, 0638196800, 0638529000, 0638629000, 0639042200	0638132700, 0638190600, 0638529100, 0638629100	0638132700, 0638190700, 0638196970, 0638529200, 0638629200, 0639044000	0638132700, 0638196900, 0639014300, 0639044200, 0639114300
