ZIF连接器后盖安装指南：步骤详解、常见误区与注意事项

在维修笔记本电脑或智能手机时，很多人可能都遇到过这样的情况：小心翼翼地排好柔性排线，合上那个小小的翻盖，满心以为大功告成，设备却无法点亮或显示异常。问题往往就出在ZIF连接器那个不起眼的“后盖”上。这个专业上常被称为“锁盖”或“执行器”的部件，其安装和操作绝非简单的“盖上就行”，里面有一套需要严格遵守的“章程”。一次错误的按压或错误的开合顺序，就足以让精密的连接器内部端子变形，导致接触失效。掌握ZIF连接器后盖的正确安装方法，是电子装配与维修中一项不可或缺的基本功。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、认识后盖：不止是“盖子”，更是压力控制机构

ZIF连接器的后盖，其核心功能并非单纯覆盖，而是作为一个精密的压力控制与锁定机构。它的工作流程是：在打开状态时，连接器内部的弹性触点与插槽分离，此时可以零阻力地插入FPC;当后盖被闭合时，它会通过机械结构(如凸轮或斜面)将内部的弹性触点向下或向内压，使其与FPC上的金手指产生均匀、稳定的接触压力，从而形成可靠的电气连接。因此，对后盖的任何不当操作，都会直接破坏这一压力机制。

二、安装前的准备：识别类型与确认状态

在动手之前，首先需要识别你手中的ZIF连接器类型，并检查其状态。

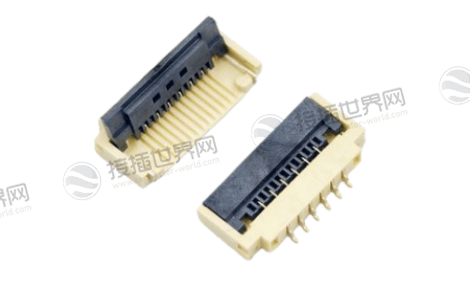

1.两种主流锁盖类型

根据锁盖旋转轴位置与FPC插入方向的关系，主要分为两类：

2.安装前状态检查

在将连接器焊接至PCB板后、插入FPC前，必须确保锁盖处于完全打开的状态。许多连接器在出厂包装时锁盖就是打开的，在来料检验时应将此作为标准。一个已经意外闭合或未完全打开的锁盖，会阻碍FPC的插入，强行操作会损坏端子和FPC金手指。

^{三、标准安装操作流程(步步为营)}

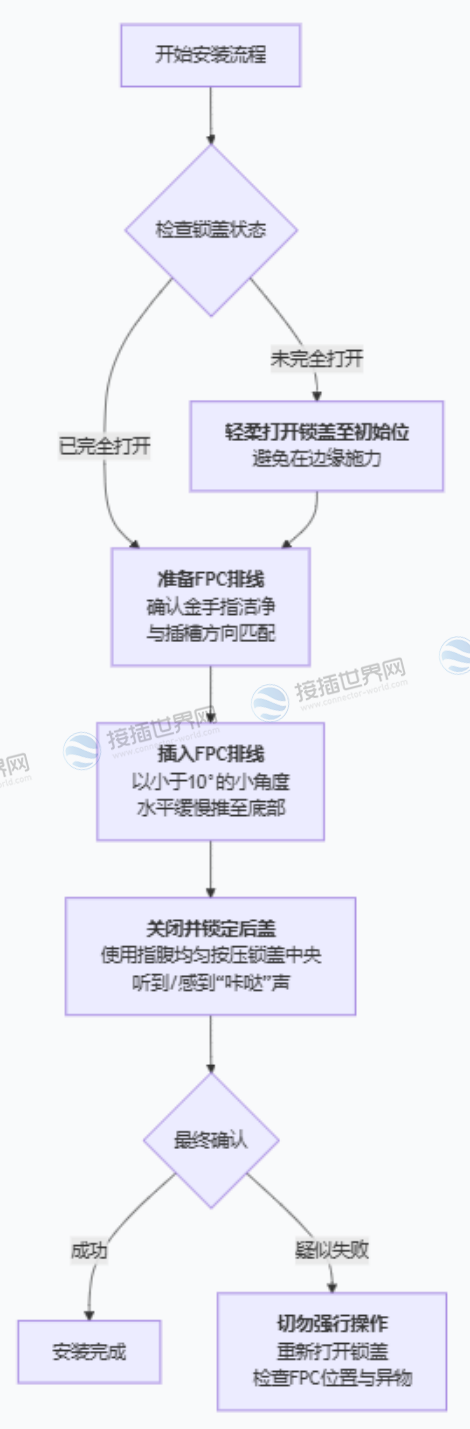

正确的安装应遵循以下标准化流程，下图清晰地展示了从准备到锁定的关键步骤与操作要点：

步骤详解与关键要点：

1.打开锁盖至正确位置：

如果需要手动打开，应用手指指腹均匀按压锁盖中央或两侧指定部位，使其旋转到完全打开的位置(通常是初始停止位)。绝对禁止只按压锁盖的一侧或边缘，这会导致其扭曲变形。

2.插入FPC：

角度：将FPC以小于10度的微小倾角对准插入口，先让一端进入，然后放平，水平地向连接器底部推入。

深度：必须确保FPC的“金手指”部分完全插入到底，肉眼观察FPC前沿应与连接器外壳边缘平齐或达到规定标记处。未插到底就闭合锁盖是导致接触不良的主要原因之一。

3.闭合并锁紧后盖：

施力方式：同样使用指腹，均匀按压锁盖的整个宽度，平稳地将其推至闭合位置。

确认锁紧：当锁盖到达闭合位时，通常会有一个明显的“咔嗒”手感或声音，表示内部的锁定卡舌已经到位。此时应检查锁盖是否与连接器本体平行或处于规定的闭合角度，没有翘起。

四、必须避免的常见错误与禁忌操作

以下错误操作极易导致连接器永久性损坏，务必警惕：

禁忌一：

不打开锁盖就强行插入或拔出FPC。这是最致命的错误，会直接刮伤、顶弯甚至铲断内部精密的弹性触点。

禁忌二：

在未插入FPC的情况下，反复空开空关锁盖。这个动作会使触点反复弯折，导致金属疲劳、塑性变形，从而失去弹性和接触压力。

禁忌三：

使用尖锐工具(如镊子尖、螺丝刀)去撬动锁盖。这极易划伤塑料本体，甚至撬断锁盖的转轴。

禁忌四：

闭合或打开锁盖时施力不均。只在锁盖一侧用力，是导致锁盖变形、脱落的最常见人为原因。

禁忌五：

在锁盖或FPC插入口有异物(如锡珠、胶渍)时强行操作。任何异物都可能阻碍FPC插入到底或影响触点接触。

总而言之，ZIF连接器的后盖安装，是一项将细致、规范与手感结合的操作。它要求操作者不仅要理解其机械原理，更要在实践中养成严谨的习惯——总是先开盖再插拔，总是均匀施力，总是确认到位。无论是产线上的工人，还是维修间的技师，将这套标准化流程内化为肌肉记忆，都能极大地减少因连接器问题导致的故障和返工。记住，对待这个小小的翻盖，多一分耐心和精准，设备就多一分可靠与稳定。毕竟，在精密的电子世界里，很多大问题，都源于对小细节的忽视。
