ZIF连接器用于MIPI接口：技术优势、应用场景与选型要点解析

当你使用智能手机拍照或滑动屏幕时，图像数据正通过设备内部一套名为MIPI的高速接口协议飞速传输。而支撑这套精密信号“桥梁”物理连接的，常常是一种不起眼却至关重要的元件“ZIF连接器”，随着移动设备对高分辨率摄像头和显示屏的需求激增，MIPI接口的数据速率越来越高，这对连接的可靠性提出了严苛挑战，ZIF连接器凭借其独特设计，正好满足了MIPI接口对高速、稳定、紧凑连接的核心要求，成为了从智能手机到汽车摄像头等众多领域不可或缺的部件。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、技术融合：为何MIPI接口偏爱ZIF连接器?}

要理解它们的结合，首先需要看清各自的特点和面临的共同挑战。

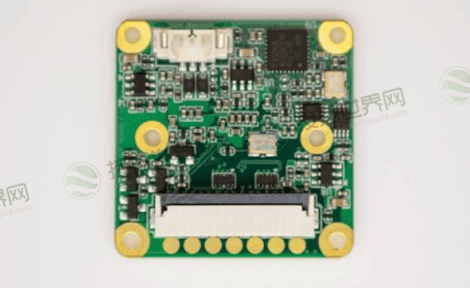

1.MIPI接口的核心需求

MIPI是一种专为移动设备内部设计的高速、低功耗串行接口，主要用于连接摄像头传感器(CSI)和显示屏(DSI)与应用处理器。它的物理层(如常见的D-PHY)采用低压差分信号(LVDS)技术，信号摆幅小(如±200mV)，频率高(可达数Gbps/通道)，因此对传输路径的阻抗连续性、信号完整性和抗干扰性要求极高。任何连接点的松动或接触不良都可能导致图像花屏、数据错误。

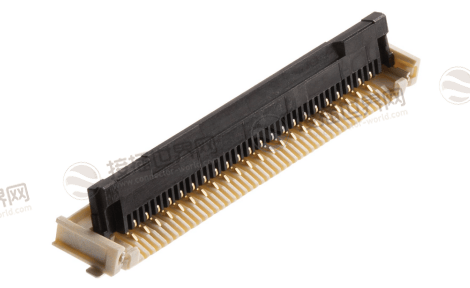

2.ZIF连接器的天然优势

ZIF(零插入力)连接器的设计完美回应了上述挑战。

保护精密触点

MIPI信号通过柔性印刷电路板(FPC)传输，FPC上的金手指非常纤薄脆弱。ZIF连接器的“先插入，后锁紧”工作方式，在锁紧机构(如翻盖)打开时，FPC可被轻松、无阻力地插入;闭合锁紧后，内部的弹性触点才与FPC金手指形成稳定压接。这彻底避免了传统插拔式连接器可能导致的FPC弯折或损伤。

确保高可靠性

一旦锁紧，连接器能提供均匀且持久的接触压力，保证在设备震动、跌落或冷热循环等情况下，MIPI高速差分信号连接的稳定性。这对于追求高可靠性的汽车电子(如车载摄像头)和工业设备尤为重要。

适应微型化趋势

ZIF连接器本身结构紧凑，高度可以做到极低(例如1.0mm)，非常适合手机、平板等内部空间寸土寸金的设备。广濑(Hirose)等知名连接器厂商都提供了专门支持MIPI传输规格的ZIF连接器系列。

二、关键考量：为MIPI应用选择ZIF连接器的要点

并非所有ZIF连接器都适合传输MIPI信号。

在选型时，工程师必须关注以下几个核心参数：

三、应用场景：ZIF连接器与MIPI在何处大显身手?

这对组合的应用已远远超出最初的智能手机范畴：

1.智能手机与消费电子：

这是最经典的应用，手机中的前置/后置摄像头模组通过搭载MIPICSI接口的FPC，经由ZIF连接器连接到主板;同样，显示屏模组也通过MIPIDSI接口和ZIF连接器与主板互联。平板电脑、无人机和AR/VR设备也广泛采用此方案。

2.汽车电子：

随着车载摄像头(环视、行车记录仪、ADAS传感器)和智能座舱显示屏的普及，MIPI接口正加速向汽车领域渗透。汽车环境对可靠性和耐候性要求严苛，高性能、耐振动的ZIF连接器成为连接这些摄像头和显示屏内部FPC线缆的首选。

3.工业与医疗成像：

工业检测相机、医疗内窥镜等设备需要传输高分辨率图像数据，MIPICSI-2接口因其高带宽和效率被广泛采用。在这些设备中，ZIF连接器为相机传感器板与处理板之间提供了可靠的可拆卸连接。

总而言之，ZIF连接器与MIPI接口的结合，是电子设备微型化、高性能化趋势下的一个精妙技术协同。ZIF连接器以其对精密FPC无与伦比的保护能力和稳定的电气连接，为高速、脆弱的MIPI信号铺就了一条“安全跑道”。随着MIPI协议向更高速度(如C-PHY)和更广领域(如汽车A-PHY)演进，对连接器的高频性能与可靠性要求只会水涨船高。对于硬件设计工程师而言，深刻理解这对组合的技术内涵，并在此基础上进行精准选型与严谨的PCB布局设计，是确保产品图像传输稳定、性能卓越的重要一环。未来，我们将在更多智能设备的“心脏”与“眼睛”之间，看到这对黄金搭档的身影。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
