ZIF连接器是什么?深入解析零插拔力连接器的原理、类型与应用

在日常接触的电子设备内部，各类精密元器件的连接至关重要。你是否想过，那些轻薄如纸的柔性排线是如何被牢牢固定，又能方便地拆装而不损坏的呢?这背后，往往离不开一种名为“ZIF连接器”的关键部件，ZIF，全称“ZeroInsertionForce”，意为“零插入力”，顾名思义，这种连接器的设计精髓就在于实现插拔时近乎零外力的操作体验，从而极大提升了装配的便捷性与元器件的可靠性。从我们口袋里的手机到精密的医疗仪器，ZIF连接器都扮演着无声却不可或缺的角色。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、ZIF连接器：定义与核心原理}

ZIF连接器是一种通过机械结构预先打开接触点，待排线或芯片引脚就位后再闭合锁紧以实现电气连接的组件。它与传统连接器的根本区别在于操作过程：传统连接器需要用力将公母端对插，可能因对位不准导致引脚弯曲或损坏;而ZIF连接器在插入阶段，其内部的金属触点处于分离或放松状态，排线可以轻松滑入，几乎没有阻力。随后，通过手动操控一个杠杆、滑锁或翻盖，带动内部凸轮或机械结构，将触点紧密压合在排线的导电路上，形成稳固的电接触。这种“先对位，后压合”的两步法，是它实现“零插拔力”并保护脆弱接口的核心。

二、ZIF连接器的常见类型与结构

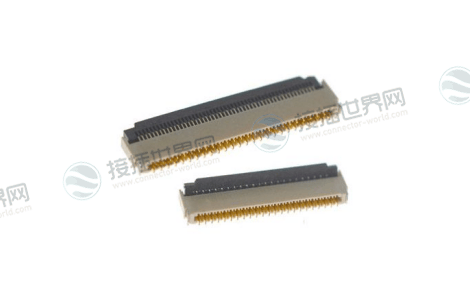

根据锁定机构的不同，常见的ZIF连接器主要分为以下几类，尤其广泛应用于柔性印刷电路板(FPC)的连接：

除了上述用于FPC的板对线连接器，ZIF概念也延伸至芯片插座领域。例如，CPU的ZIF插座通过一个杠杆来控制内部大量触点的开合，让数百根精密引脚可以毫无损伤地安装。

三、ZIF连接器的核心优势与价值

选择ZIF连接器，能为产品设计和生产带来多重显著优势：

1.极高的可靠性

避免了插拔过程中的物理刮擦和应力，保护了FPC金手指或芯片引脚，从而降低了接触不良的风险。

2.超长的使用寿命

优秀的ZIF连接器(如某些高密度型号)的插拔循环寿命可达10，000次甚至25，000次，远超普通连接器，非常适合需要频繁测试、维修或更换模块的设备。

3.适应高密度与微型化趋势

随着电子设备越来越轻薄，内部连接器的间距(Pitch)也越来越小，目前已达0.3毫米甚至更细。在这种精细尺度下，传统插拔方式极易损坏接头，ZIF成为几乎唯一可靠的解决方案。

4.提升生产效能

简化了组装工序，降低了对操作人员力度的要求，有利于提高生产线装配的一致性和速度。

四、ZIF连接器的典型应用领域

由于其独特的优势，ZIF连接器已成为多个高科技领域的关键组件：

消费电子

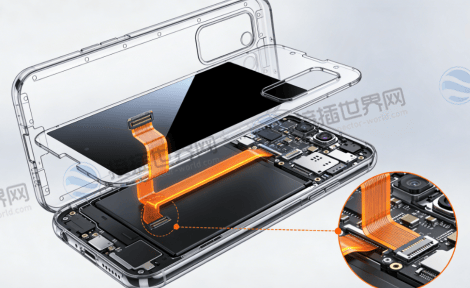

这是ZIF连接器应用最广泛的领域。智能手机的显示屏、触摸屏、摄像头、主板之间的互联大量使用前翻盖或后翻盖型FPCZIF连接器。平板电脑、数码相机和可穿戴设备同样依赖它。

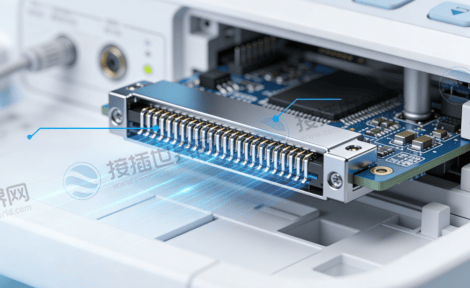

医疗设备

对可靠性和寿命要求极高的设备，如超声诊断仪、病人监护仪等，会采用高密度、长寿命的ZIF连接器来确保信号稳定传输。

工业与测试设备

自动化设备、机器人、半导体测试设备(ATE)等需要经常插拔模块或线缆的场景，ZIF连接器的长寿命和可靠性优势得以充分发挥。

汽车电子

车载导航、娱乐系统、高级驾驶辅助系统(ADAS)的显示和控制模块中也越来越多地采用耐振动、高可靠的ZIF连接器。

总而言之，ZIF连接器远非一个简单的接口零件，它是现代电子设备实现高密度、高可靠、微型化设计的关键工程智慧结晶。从“零插入力”这一核心思想出发，其精巧的机械结构成功化解了精密连接与便捷维护之间的矛盾。随着科技的进步，无论是消费电子向更轻薄演进，还是工业医疗设备对稳定性提出更高要求，ZIF连接器都将继续进化，在更多看不见的细节处，支撑着我们这个高度互联的智能世界。对于工程师和采购人员而言，深入理解ZIF连接器的原理与分类，无疑是做出正确设计和选型的重要一步。
