ZIF连接器型号大全：主流品牌系列详解与选型指南

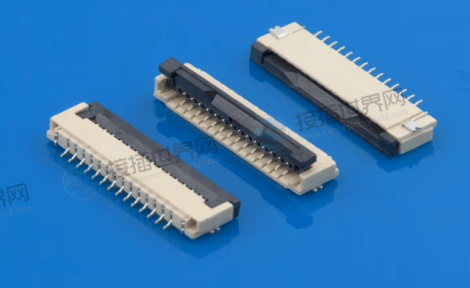

在电子设备设计，尤其是消费类电子、汽车电子和工业控制领域，我们常常需要用到ZIF(零插入力)连接器。这类连接器以其操作便捷、对柔性电路板(FPC/FFC)保护性好的特点被广泛应用。然而，面对市场上琳琅满目的品牌和型号，如何快速锁定适合自己项目的ZIF连接器，常常让工程师感到困惑，本文将为您梳理一份详尽的ZIF连接器型号大全，并解析各大主流品牌系列的核心特点，助您拨开迷雾，高效完成选型。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、 为何需要关注“型号大全”?
ZIF连接器并非一个通用标准件，其型号编码背后通常隐藏着关键的规格信息，例如引脚间距、引脚数量(位数)、安装角度、锁定方式和触点位置等。
了解各品牌的产品系列图谱，就如同掌握了一张“寻宝图”，能帮助您在海量型号中，迅速筛选出符合设计要求(如电路板空间、信号路数、装配工艺)的连接器。
例如，智能手机摄像头模组可能需要超薄、小间距的型号，而车载显示屏连接则可能更看重高可靠性和耐振动性能。

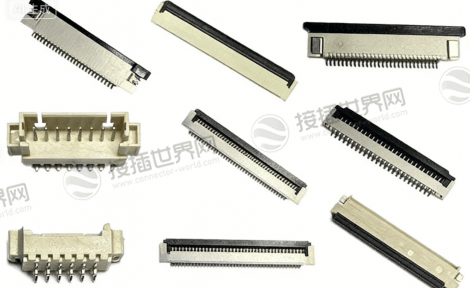

二、 主流品牌ZIF连接器系列详解
为了方便对比和查阅，以下表格汇总了多个主流品牌的代表性ZIF连接器系列及其核心特征。
| 品牌 |
主要系列型号示例 |
典型引脚间距 | 位数范围 | 核心特点与典型应用 |
|---|---|---|---|---|
| Amphenol(安费诺) |
F13S / F14D 系列 |
0.30 mm | 7 - 71位 (F14D) | 超高密度前翻盖锁定，适用于超薄笔记本电脑、平板电脑及可穿戴设备内部精细排线连接。 |
G25系列 |
0.50 mm | 4 - 50位 | SMT贴片型，直角/垂直多种安装方式，是LCD显示屏驱动的经典通用选择之一。 | |
| IRISO(伊理莎) |
9671S系列 |
0.30 mm | 11 - 51位 | 低矮高度(0.9mm)，针对高密度、微型化的移动设备内部连接需求。 |
9686S/9685S系列 |
0.50 mm | 4 - 50位 | 通用型SMT连接器，提供广泛的位数选择，是消费电子、工业控制等领域的常见选项。 | |
| Molex(莫仕) |
Easy - On系列 (如 52271，54132等) |
0.50 mm, 1.00 mm | 4 - 50位不等 | 产品线极广，提供顶部触点、底部触点、滑动锁等多种设计，适用于打印机、家电、安防设备等多种场景。 |
| TE Connectivity |
ZIF - Line系列 (如 4 - 487576 - 3) |
未明确 (常见0.5mm) | 如51位 | 早期经典的ZIF解决方案之一，曾广泛应用于电脑主板、存储设备等对可靠性要求高的连接。 |
| KYOCERA AVX |
6210/6212/6260系列 |
0.50 mm | 6 - 40位 | 带滑动锁的薄型设计，底部触点(6210) 与顶部触点(6212) 可选，用于打印机、安全设备。 |
6239/6240系列 |
0.50 mm | 5 - 54位 | 前翻盖式(Flip - Top) 锁定机构，轮廓高度极低(如1.5mm)，是超薄笔记本电脑和高空间限制设计的理想选择。 | |
| Samtec |
ZF1系列 |
1.00 mm | 10 - 25位 | 标准间距，采用零插拔力设计，适用于需要频繁插拔维护或对线缆应力敏感的工控、测试设备。 |
ZF5S系列 |
0.50 mm | 10 - 20位 | 水平安装，适用于板对板或板对线的水平柔性连接场景，优化内部空间布局。 |

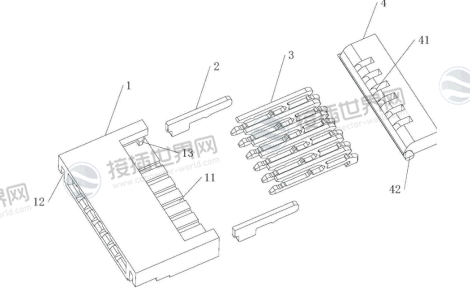

三、 如何根据型号关键参数进行选型?
看懂型号大全后，在实际选型中，您需要像“拼图”一样，将几个关键参数与您的设计需求对齐：
1. 引脚间距
这是决定连接器物理尺寸和密度的核心。0.3mm间距属于高密度，用于手机、智能手表等极致轻薄空间;0.5mm是最通用的规格，平衡了密度和可靠性;1.0mm则常见于对尺寸要求不高、需要更高电流承载或便于手工操作的设备。
2. 引脚位数
直接对应需要连接的信号线数量。务必在FPC线缆的电路数上预留一定的余量(如多出1-2位)，并为线缆的插入深度留出空间。
3. 安装与触点方向：
安装角度：直角型最省高度，常用于主板与平行于主板的显示屏连接;垂直型则用于线缆垂直于电路板引出的情况。
触点位置：底部触点连接器与FPC“金手指”朝下的线缆配合;顶部触点则对应“金手指”朝上的线缆。选择错误将无法对接。
4. 锁定机制
前翻盖式操作直观，锁定力均匀;滑动锁式结构可能更紧凑，但操作需要一定的空间。对于需要高防振的应用(如汽车电子)，应选择带有牢固锁定机构的型号。
5. 电气与材料性能
关注额定电流、电压以及工作温度范围。此外，触点电镀(如镀金)影响耐腐蚀性和接触可靠性，包装方式(卷带或管装)则与您的生产工艺(自动贴片或手工焊接)直接相关。
总而言之，ZIF连接器的世界虽然型号繁多，但只要掌握了各主要品牌的系列脉络和型号背后的参数语言，选型工作就能变得有章可循。建议在项目初期，就根据设备的空间、信号数量、可靠性要求和装配流程，对照本文梳理的“型号大全”进行初步筛选。最关键的步骤永远是查阅最终选定型号的官方数据手册，并获取样品进行实际装配和可靠性测试，以确保万无一失。希望这份指南能成为您设计工具箱中的一件实用工具。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
