ZIF连接器零件标识方法全解析：从代码解读到实物辨认的实用指南

如果你曾经尝试维修一台笔记本电脑或更换手机的某个模块，可能见过一种带小翻盖的连接器，上面印着一串肉眼几乎难以看清的微小字符。这些字符可不是随意刻上去的，它们是ZIF连接器独特的“语言系统”。无论是工程师进行设计选型，还是维修人员寻找替代件，能否准确“破译”这串代码，往往意味着能否快速找到正确零件，甚至决定维修的成败。今天，我们就来揭开这套标识方法的神秘面纱。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、零件标识：为什么它比想象中更重要?

在电子制造领域，一个微小的ZIF连接器可能涉及数十个技术参数。零件标识是连接实物零件与规格书数据的唯一桥梁。它的核心价值在于：

精准识别：在料盘堆叠的仓库或密集的电路板上，快速区分外观极其相似但参数不同的连接器。

避免错误：防止将引脚间距0.3mm的连接器误用于0.5mm的FPC排线，导致安装损坏或信号故障。

追溯管理：标识中的批次号、生产日期等信息，是产品质量控制和问题追溯的关键依据。

忽略标识，仅凭外观判断，在ZIF连接器的使用中是极大的风险。

^{二、标识内容逐项解密：代码里藏着什么?}

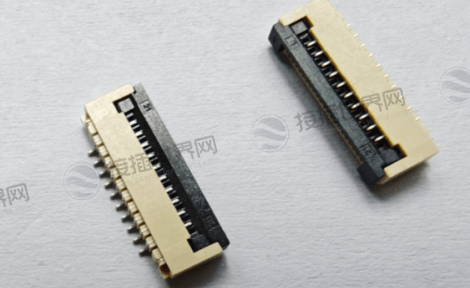

ZIF连接器上的标识通常采用激光刻印或微型油墨印刷，内容虽小但信息高度浓缩。主要包含以下层级：

1.制造商品牌或商标

是什么：最显眼的符号或缩写，如HRS(广濑)、JST、MOLEX(莫仕)、Amphenol(安费诺)的logo。

为什么重要：这是追溯技术标准和产品规范的源头。不同厂商的命名规则、尺寸公差可能略有不同。

2.核心型号系列代码

是什么：由字母和数字组成的主体部分，直接定义了连接器的关键物理架构。例如，DF12、FH12、FPC-XXXX等。

如何解读：这个代码指向一个具体的产品系列。你需要根据这个系列代码去查找对应的官方规格书(Datasheet)，这是获取所有准确参数的唯一途径。

3.关键规格参数代码

是什么：紧接在系列代码后面或下方的数字，直接或间接地表达了最常用的规格。

通常包括：

引脚数量/位数：如20、30、40，直接表示有多少个接触pin针。

引脚间距：可能直接标明，如0.5(表示0.5mm间距);也可能内嵌在型号中，需要查规格书确认。

安装高度或方向：可能用H(水平)、V(垂直)、S(低下高度)等字母表示。

触点类型：有时会标明是上接触还是下接触，这对FPC插入方向有决定性影响。

4.生产与批次信息

是什么：一串更小的数字或字母组合，如2315、ABXY。

代表什么：通常是生产周/年、流水线号、批次代码等。主要用于工厂内部的质量控制和追溯，对于终端用户来说，一般在需要批量退货或查询特定批次质量问题时才用到。

三、实战演练：解读一个典型标识

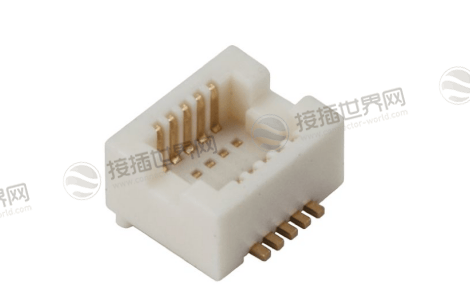

假设我们在一个连接器上看到如下标识：

`HRSDF12(3.0)-40DP-0.5V`

我们可以这样一步步拆解(注：此为示例，具体需以官方手册为准)：

1.`HRS`：制造商是广濑。

2.`DF12`：这是该公司的一个标准ZIF连接器系列名称。

3.`(3.0)`：可能表示连接器的高度为3.0毫米。

4.`40`：核心参数，表示此连接器有40个引脚(位数)。

5.`DP`：可能表示双排引脚布局(DualRow)，但ZIF常见为单排，此处仅为示例假设，实际需查证。

6.`0.5`：最关键参数之一，表示引脚间距为0.5毫米。

7.`V`：可能表示垂直安装型。

通过这个标识，我们就能精确锁定这是一个广濑的、40位、0.5mm间距、特定高度的垂直安装ZIF连接器，并据此去寻找匹配的FPC排线。

四、标识查找与辨认的实用技巧

由于标识极其微小，在实践中需要一些技巧：

工具辅助：必备一个高倍放大镜或手机的微距拍照功能，好的光线也至关重要。

查阅权威资料：不要猜测!最终一定要根据标识中的制造商和系列代码，去该制造商的官方网站下载最新的产品规格书(PDF)。这是获取引脚定义、机械尺寸图、焊盘布局和所有技术参数的法定文件。

利用分销商平台：在Digi-Key、Mouser、得捷电子等大型元器件分销商网站上，输入你看到的标识代码，通常能直接链接到产品页面和规格书，这是一个非常高效的验证方法。

实物比对：当标识磨损无法辨认时，最后一个办法是仔细测量实物(间距、宽度、高度、引脚数)，并与潜在候选型号的规格书尺寸图进行严格比对。

读懂ZIF连接器上的零件标识，就像掌握了一门与精密硬件对话的语言。它远不止是“看看上面写了什么”那么简单，而是一个从观察到查询、从猜测到确认的系统性过程。这项技能能让你在研发、生产、维修的各个环节都更加游刃有余，减少因零件错用导致的成本和时间损失。下次当你再面对那个带着小小翻盖、印着神秘代码的连接器时，不妨拿起放大镜，按照本文的思路尝试“破译”一下。你会发现，这些微小的字符，正是通往庞大而有序的电子元器件世界的一扇精确的门。
