汽车连接器的主要作用是连接汽车内的各种电子系统，确保信号和电流的可靠传输，本文将结合USCAR-2、QC/T 1067等行业规范为大家提供汽车连接器怎么拆、接线、安装的全部教程，同时也罗列出端子退针器选型、防静电操作要点及典型故障案例，帮助技术人员规避安全隐患。

一、汽车连接器怎么拆?

1. 通用拆卸步骤

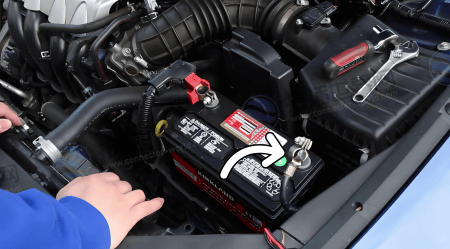

断电操作：拆卸前需断开车辆电源(如拔除蓄电池负极)，防止短路风险。

锁扣识别：观察连接器类型(插头式/卡扣式/螺丝固定式)，定位锁止机构(卡扣通常位于侧面或顶部)。

工具选择：

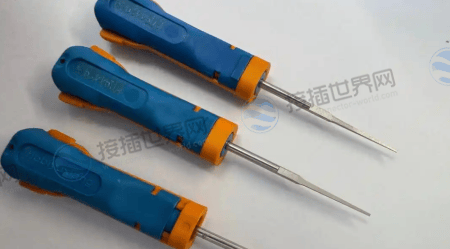

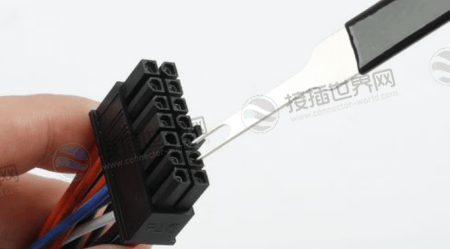

插头式端子：小平口螺丝刀或专用退针器(避免使用非专业工具划伤触点)。

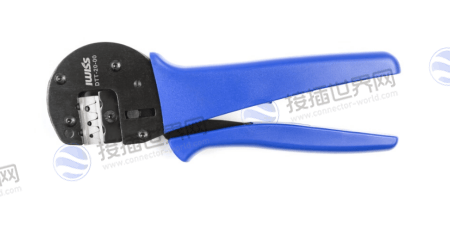

压接式端子：需专用压线钳松开金属压接片。

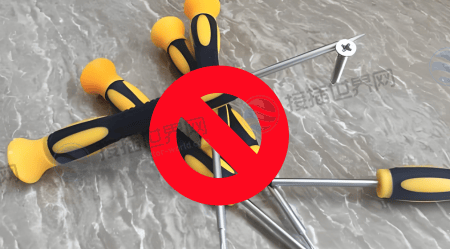

压接触点：匹配的拆卸工具(禁用螺丝刀，以防损坏闭锁凸耳)。

2. 分类型拆卸技巧

二、汽车连接器接线与按照教程

1. 汽车连接器怎么接线?

选型匹配：根据电压(如12V/24V系统)、电流(载流能力≥20A/mm²)、防护等级(IP67/IP6K9K)选择适配型号。

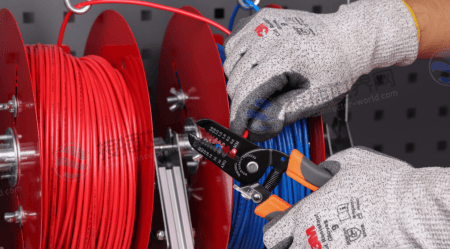

工具清单：剥线钳(剥裸长度3-5mm)、万用表(测试导通性)、防静电手环(接地电阻≤1MΩ)。

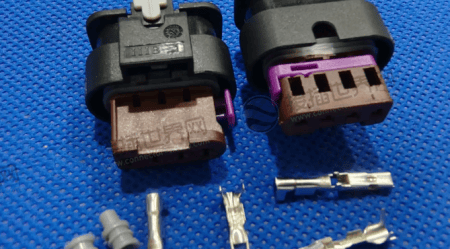

2.防水接插件安装步骤

1.剥线与处理：剥去线缆外皮，露出内芯(长度与接插件孔深匹配)。

2.插入端子：将内芯垂直插入接插件孔，确保接触面无氧化或弯曲。

3.固定外壳：旋转外壳至卡止位，用螺丝刀紧固(扭矩参考：M4螺钉1.5N·m±0.3)。

4.功能测试：万用表检测接触电阻(应≤5mΩ)及防水密封性(浸水试验)。

3.线束布线规范

避免与高温部件(如排气管)接触，间距≥15cm。

使用扎带固定，弯曲半径≥5倍线径，防止屏蔽层破裂。

三、汽车连接器常见问题与维护要点

1. 典型故障案例

案例1：未使用专用工具拆卸压接端子，导致闭锁凸耳变形，接触电阻升至15mΩ(标准≤5mΩ)，引发电路过热。

案例2：防水接插件密封圈安装不到位，IP等级降至IP54，雨天导致ECU进水短路。

2.维护注意事项

定期检查：每半年检测端子氧化、松动及密封圈老化情况。

清洁规范：用无水乙醇擦拭触点，禁用腐蚀性溶剂。

更换标准：端子镀层磨损>30%或插拔力下降>20%时需更换。

汽车连接器的拆装与接线需严格遵循技术规范，建议建立标准化操作手册并定期培训。未来趋势将聚焦智能化(如实时阻抗监测)与环保化(生物基材料应用)。选型时优先选择通过IATF 16949认证且支持动态技术迭代的供应商，以应对800V高压平台与智能驾驶的技术挑战。
