汽车连接器AE3怎么找?AE3安装位置与替代型号分享

作者:zhuqi来源:原创浏览量:114时间:2025-03-27 11:42:25

汽车连接器AE3怎么找这个问题困扰了不少人,本文将深度解析AE3的典型安装位置并结合QC/T 1067、USCAR-2等行业标准,提供参数匹配、线束追踪及维修手册查阅等定位方法,并附误装风险预警与替代方案。

一、汽车连接器AE3连接器的功能特性与适配场景

1.技术参数定位法

耐压等级:

低压信号型(12V):适配车门线束、座椅调节模块。

高压动力型(48V/800V):用于轻混系统或电机控制器。

防护等级:

IP67:适用于驾驶舱线束(如BCM接口)。

IP6K9K:发动机舱高温高压区域(如氧传感器连接)。

2. 行业标准对照

标准
应用场景
 AE3适配要求
QC/T 1067
驾驶室环境
温度-40℃~85℃
USCAR-2
发动机直连部件
振动等级V5(50g加速度)
LV214
新能源高压系统
屏蔽效能≥60dB

二、汽车连接器AE3位置与排查方法

1.发动机管理系统(EMS)

具体位置:

曲轴位置传感器接口(发动机缸体侧面)。

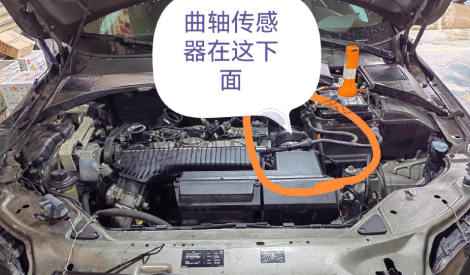

曲轴位置传感器接口

氧传感器线束末端(排气管前段)。

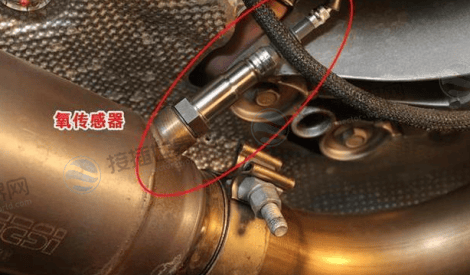

氧传感器线束末端(排气管前段)

识别特征:橙色/蓝色密封圈(耐150℃高温);端子镀金处理(接触电阻≤5mΩ)。

2.车身控制模块(BCM)

典型区域:

驾驶员侧仪表台下方线束集结点。

驾驶员侧仪表台下方线束集结点

车门铰接处线束转接点。

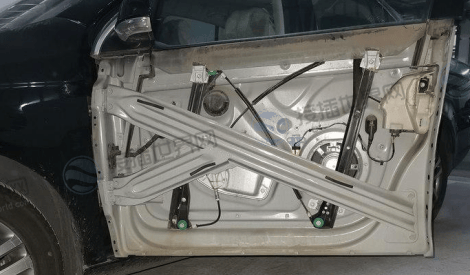

车门铰接处线束转接点

排查工具:

万用表导通测试(电阻值<0.5Ω)

内窥镜探查隐藏接口

3.新能源高压系统

高危区域:

电池包总成高压接口(需先断开维修开关);车载充电机(OBC)输入/输出端。

安全规范:

佩戴1000V绝缘手套

使用CAT III级检测设备

三、汽车连接器AE3定位实操与风险防控

1.四步定位法

步骤1:查阅车型维修手册(如特斯拉ESW文档第12章)

步骤2:使用示波器捕捉信号特征(CAN线波形识别)

步骤3:逆向追踪线束路径(从ECU到执行器)

步骤4:对比替换件参数(针脚数/间距需完全一致)

2.典型误装案例

案例:将IP67型AE3误装于发动机舱,3个月后密封失效导致ECU短路

损失:维修成本¥8,500+,保险拒赔

整改方案:

更换IP6K9K型号(泰科DEUTSCH DRC系列)

增加防水透气阀(平衡内外气压)

四、汽车连接器AE3替代方案与升级建议

1.停产型号应对策略

参数匹配:通过间距(2.8mm)、载流(15A)对接中航光电J30J系列

定制开发:提供旧件样品,3周完成开模打样(如东莞连接器厂商)

2.智能化升级方向

植入微型RFID芯片(扫码读取技术参数)

使用形状记忆合金(插拔力自适应调节)

汽车连接器AE3的精准定位需结合技术文档解析与物理特征验证,建议建立车型-位置-参数对照数据库。随着电气架构升级,推荐选用带自诊断功能的智能连接器(如TE Connectivity的MATE-AX系列),并定期进行绝缘电阻检测(阈值≥100MΩ)。
