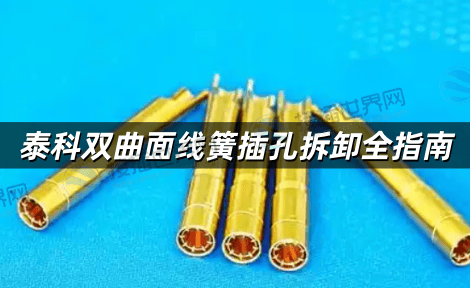

泰科双曲面线簧插孔拆卸全指南 工具选择与操作技巧

泰科双曲面线簧插孔拆卸需要用到专用的退针工具以及防静电手套，放大镜等工具，本文将解泰科双曲面线簧插孔的拆卸流程，涵盖结构解析、专用工具选择及操作步骤，结合线簧插孔的力学特性与行业标准(如GJB2889)，提供避免损坏线簧丝的实用技巧，并总结常见拆卸误区与修复建议。

一、泰科双曲面线簧插孔结构特性

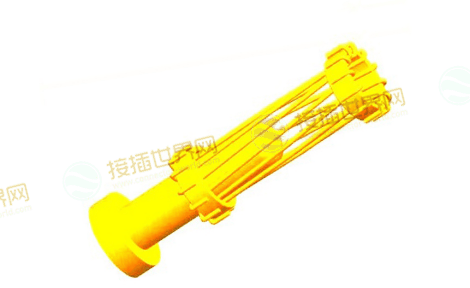

泰科双曲面线簧插孔采用多根弹性铍青铜丝沿插孔内壁密绕，形成单叶回转双曲面结构。插针插入时，线簧丝通过径向和轴向弹性变形与插针紧密接触，构成多线并联的电流通路，具有接触电阻低(≤10mΩ)、抗振动(瞬断≤1μs)和长寿命(插拔≥5000次)等特性。

核心组件：前套、后套、密布线簧丝(通常直径0.2-0.8mm)及环形锁止结构。

自锁设计：线簧丝通过前套的U形槽和后套的环形卡槽固定，部分型号配备二次锁止(TPA)结构，需专用工具解锁。

二、泰科双曲面线簧插孔拆卸工具选择与准备

1.专用退针工具：

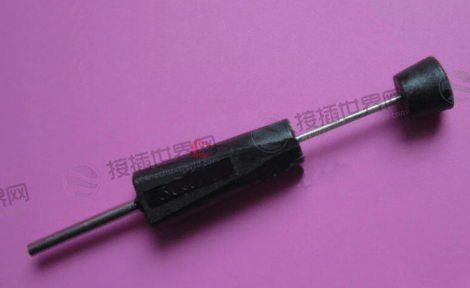

泰科原厂推荐适配工具(如型号305183)，前端设计匹配线簧丝的倒钩结构，避免扩孔或变形。

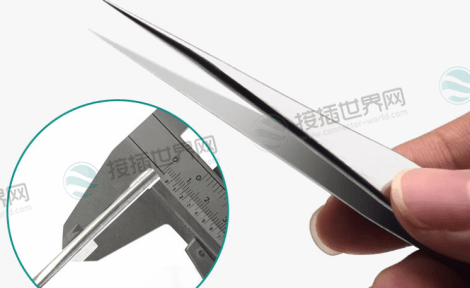

替代工具：尖头镊子(直径≤0.5mm)、平口螺丝刀(宽度≤2mm)或医用探针，需谨慎操作以防划伤线簧丝。

2.辅助工具：

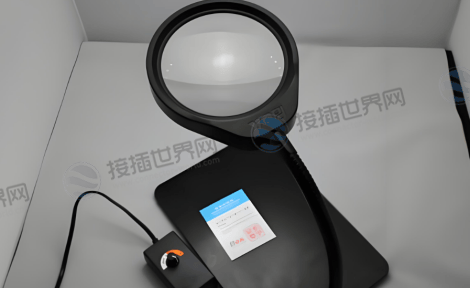

放大镜或显微镜：观察锁止结构与线簧丝排列状态。

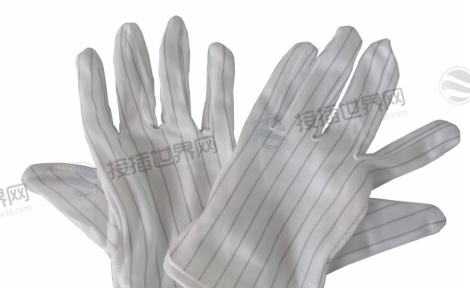

防静电手套：防止手汗腐蚀镀金/镀银层。

三、泰科双曲面线簧插孔拆卸操作步骤

步骤1：定位锁止结构

观察插孔：找到后套与前套的接合处，通常存在环形凹槽或锁扣(直径约1-3mm)。

解锁方法：用镊子轻压环形凹槽两侧，释放后套与前套的机械锁止(注意力度≤5N，避免塑壳断裂)。

步骤2：分离前套与后套

插入退针工具：将工具沿插孔轴向插入前套与后套间隙(角度偏差≤5°)，缓慢旋转工具至阻力减小。

施力方向：沿插孔轴线均匀施力推出后套，避免侧向撬动导致线簧丝扭曲或断裂。

步骤3：释放线簧丝固定

U形槽处理：若线簧丝末端嵌入前套U形槽，用探针轻挑槽口边缘，使线簧丝脱离卡位。

环形变形部处理：对前套外侧的环形变形部(如变形部三、四)轻微加压，减小对线簧丝的挤压力，便于抽出。

步骤4：取出线簧丝组

顺序操作：从后套端逐一抽出线簧丝(保持原有排列顺序)，若遇阻力可滴加无水乙醇润滑。

注意事项：避免直接钳拉线簧丝，防止塑性变形(铍青铜丝弹性模量130GPa，过度拉伸不可逆)。

四、泰科双曲面线簧插孔常见问题与修复建议

1.线簧丝断裂：

原因：操作角度偏差或工具硬度不足导致局部应力集中。

修复：更换单根线簧丝(需与原丝直径、材质一致)，重新压接至后套环形卡槽。

2.插孔塑壳开裂：

预防：控制工具插入深度(不超过前套长度的2/3)，优先选用尼龙材质工具(硬度≤HRC80)。

应急处理：使用环氧树脂胶修补裂纹，固化后需通过耐压测试(≥1000V AC)。

泰科双曲面线簧插孔的拆卸需兼顾结构特性与操作精度，建议优先采用原厂工具，并严格遵循“定位锁止-轴向分离-释放线簧”的流程，对于高频维护场景，可参考GJB2889标准引入自动化退针设备(如推挤式探针检测机)，提升效率并降低人为失误风险，若遇复杂结构(如带TPA锁止的型号)，建议联系泰科技术支持获取定制化方案。

(注：文中操作规范参考USCAR-2、GJB2889标准及行业实操案例)
