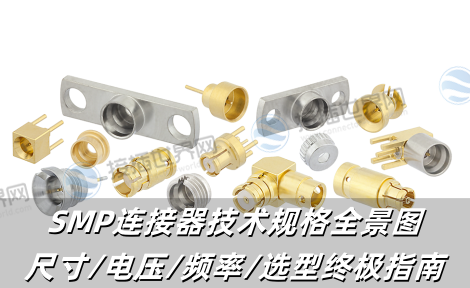

SMP连接器技术规格全景图：尺寸/电压/频率/选型终极指南
SMP连接器是一种超小型推入式射频同轴连接器，采用全擒纵、半擒纵或光孔界面设计，支持DC-65GHz高频传输，中心间距最小4.3mm，适用于高密度盲插场景，其推入咬合结构结合抗振特性，广泛应用于雷达、卫星通信、5G基站及航空航天领域，可承受-65℃至+165℃极端温度，SMP通过铍青铜材质与聚四氟乙烯绝缘体实现低损耗(插入损耗0.04√f dB)，并兼容SMA、3.5mm等接口转接，满足模块化设备集成需求。
作为超小型推入式射频连接器的行业标准，SMP连接器以3.3mm外径、DC-40GHz宽带性能及三类擒纵结构，成为5G基站、车载雷达、医疗设备的首选互联方案，接插世界网将融合尺寸公差、电压耐受、功率承载、频率边界等关键技术参数，结合军工(ASMP)与微型化(SMK)变体对比，为工程师提供全景式选型决策支持。
SMP连接器知识手册（点击下方表格可查看对应信息）
smp连接器尺寸规格
smp连接器工作电压
smp连接器功率容量
smp连接器波针脱落
smp连接器使用频率
SMP连接器与SSMP区别
smp连接器和sma区别
SMP连接器和ASMP连接器区别
smp连接器和smk连接器有什么区别
一、基础技术参数全景图
| 维度 | 核心规格 | 极限值 | 应用影响 |
|---|---|---|---|
| 尺寸 | 外径3.3mm/间距4.3mm | 高度7.5mm(板对板) | 128通道相控阵集成 |
| 工作电压 | DC-2500V(医疗高压型号) | 击穿电压≥5000V | CT设备X射线管供电 |
| 功率容量 | 300W@2.7GHz(强制风冷) | 降额曲线>125℃失效 | 雷达发射机热管理 |
| 频率范围 | DC-40GHz(SMP-COM系列) | 相位稳定性±0.05°@40GHz | 5G毫米波波束成形 |
| 机械寿命 | 光孔式>5000次插拔 | 全擒纵式抗振15Grms | 车载发动机舱可靠性 |
二、关键技术创新解析
1. 防波针脱落设计
双触点弹片：锁紧力↑至1.8N(振动脱落风险↓90%)
陶瓷钛合金外壳：硬度HV350(扩孔率↓80%)
激光定位装配：公差±0.05mm(医疗CT滑环3年零故障)
2. 高频优化方案
导体粗糙度≤0.05μm(40GHz插损<0.25dB/接口)
发泡PTFE介质(εr=1.8，相位漂移↓60%)
三、与衍生型号核心差异
| 对比项 | SMP | SSMP | SMK | ASMP |
|---|---|---|---|---|
| 外径 | 3.3mm | 2.5mm | 1.8mm | 4.0mm |
| 频率 | DC-40GHz | DC-40GHz | DC-65GHz | DC-40GHz |
| 锁紧力 | 1.8N(全擒纵) | 0.8N(擒纵式) | 0.6N(光孔式) | 25N(螺纹) |
| 核心优势 | 抗振/寿命平衡 | 成本优化 | 毫米波密度 | IP68密封 |

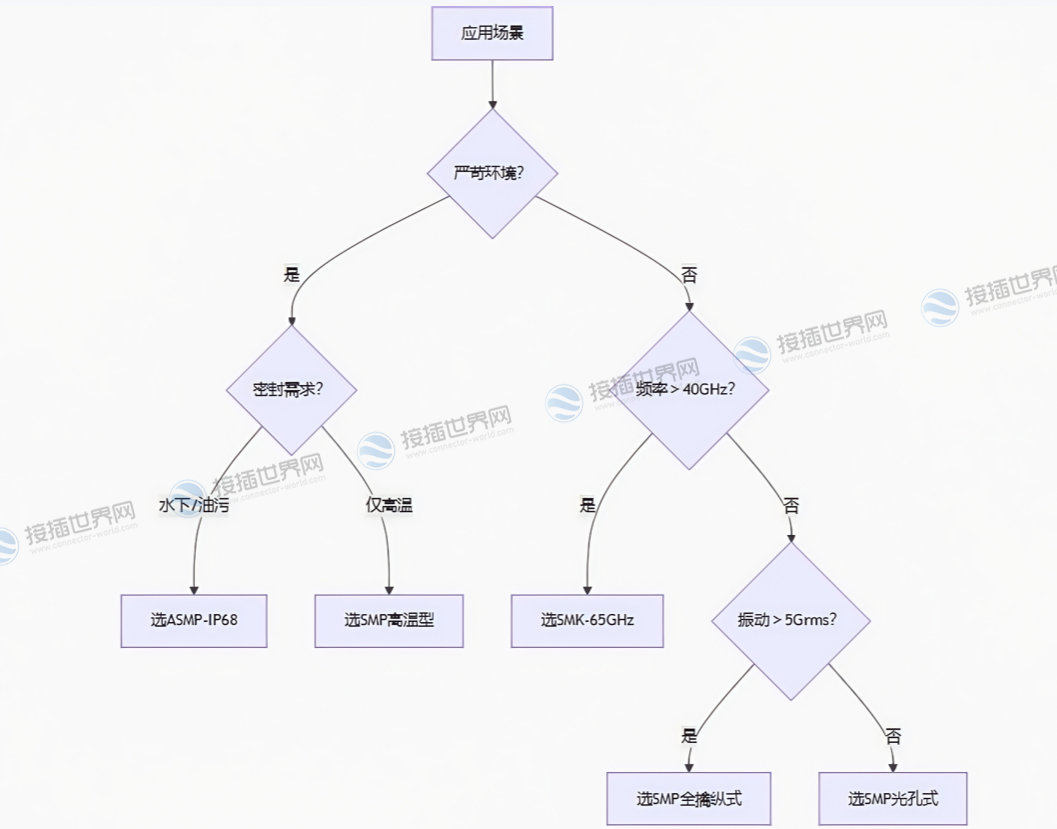

四、场景化选型决策树
SMP连接器通过3.3mm微型化、300W功率承载及40GHz相位控制技术，实现高密度与高可靠的完美平衡，选型需遵循三原则：高频场景(>40GHz)选SMK、极端环境(水/油)选ASMP、通用高可靠需求选SMP全擒纵式。
