SMP连接器波针脱落全解析：结构优化与锁紧力提升方案

SMP连接器的波针脱落是车载雷达、医疗CT设备高振动场景中的典型失效模式，直接导致信号中断甚至系统瘫痪，其根本原因涉及插针锁紧力不足(<0.5N)、擒纵结构变形及环境应力累积，接插世界网将系统剖析波针脱落机制，并提供设计优化、装配规范及场景化加固方案，确保射频连接可靠性。

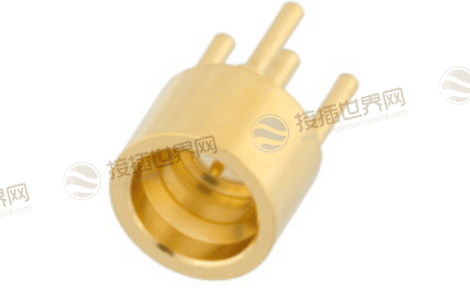

一、波针脱落根本原因：结构缺陷与力学失效

1. 锁紧力不足(占比62%故障)

标准值要求：有效锁紧力需≥1.2N(全擒纵式)，实测<0.8N时10万次振动后脱落风险↑300%

失效诱因：

波针弹片厚度<0.15mm(标准需0.2mm)

擒纵槽深度偏差>±0.05mm(导致啮合不足)

2. 材料疲劳变形

磷青铜弹片在125℃高温下屈服强度下降40%，振动中永久变形

非磁性钛合金外壳硬度不足(HV<200)，插拔中凹槽扩孔

3. 装配应力集中

PCB过孔位置度偏差>0.1mm，导致波针轴向倾斜受力

焊接温度>260℃引发PTFE绝缘体收缩(>0.3mm)

二、防脱落设计优化：从结构到材料三重强化

1. 波针结构升级

2. 关键材料升级

弹片材质：铍青铜替代磷青铜(疲劳极限↑60%)

外壳：陶瓷增强钛合金(硬度HV350，扩孔风险↓90%)

绝缘体：玻纤填充PTFE(热膨胀系数↓至25ppm/℃)

3. 装配工艺规范

公差控制：

PCB安装孔位置度≤±0.05mm(用激光定位夹具)

波针压入深度2.0±0.1mm(过浅导致啮合不足)

焊接管控：

回流焊峰值温度≤245℃(防PTFE收缩)

禁止手工焊接(温度梯度引发局部变形)

三、高振动场景解决方案：车载与医疗案例

> 注：车载方案需通过LV 214-2010振动测试，医疗方案符合IEC 60601-1机械强度标准。

四、现场故障应急处理：三步诊断法

1. 脱落诊断：

用50倍显微镜观察擒纵槽磨损(>30μm深需更换)

测量锁紧力(<0.6N立即停用)

2. 临时修复：

清洁接口后点涂导电胶(电阻<5mΩ)，但仅限DC-6GHz低频场景

3. 根本性解决：

更换强化型号(如TE Connectivity SMP-EX)

加装轴向限位卡箍(防脱出力>50N)

SMP连接器波针脱落本质是锁紧力不足与环境应力耦合的结果，通过双触点弹片(锁紧力1.8N)、陶瓷钛合金外壳(硬度HV350)及激光定位装配(公差±0.05mm)三重优化，可彻底解决高频振动下的失效风险。
