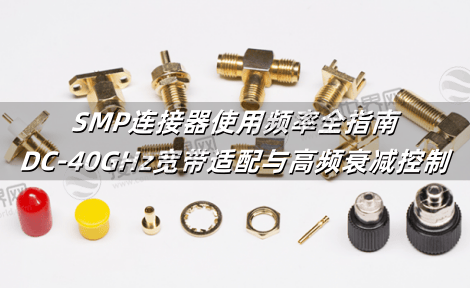

SMP连接器使用频率全指南：DC-40GHz宽带适配与高频衰减控制

SMP连接器的DC-40GHz超宽带频率覆盖能力，使其成为5G毫米波基站、车载雷达和低轨卫星通信的核心互联元件，其毫米波频段的相位稳定性(±0.05°@40GHz)和低插损特性(≤0.3dB/cm@26.5GHz)直接影响系统信号完整性，接插世界网将深入拆解频率性能边界、高频衰减机制及多场景适配方案，助力工程师突破高频设计瓶颈。

一、频率性能核心参数：边界与精度

SMP连接器的频率特性需关注三大维度：

1. 标准频率覆盖：

DC-40GHz(高端型号)：适用于5G NR n260/n261频段(37-40GHz)

DC-26.5GHz(常规型号)：满足车载77GHz雷达中频链路(需倍频器支持)

2. 关键性能指标：

二、高频衰减控制：材料与结构创新

1. 低损耗介质方案

复合绝缘层：

内层：发泡PTFE(介电常数1.8)降低电容效应

外层：玻纤增强PTFE(抗形变>200MPa)

导体优化：

镀金层厚度≥1.27μm(趋肤深度0.8μm@40GHz)

表面粗糙度Ra<0.05μm(降低导体损耗30%)

2. 毫米波相位稳定技术

等电气长度设计：

公差±0.01mm(对应±0.03°@40GHz)

非磁性钛合金外壳：

磁导率=1.0，避免涡流致相位偏移

三、多场景频率适配指南

> 注：车载产品需通过ISO 11452-2辐射抗扰测试，卫星应用满足MIL-STD-883相位稳定性要求。

四、高频失效预防：安装与维护规范

1. 弯曲半径控制：

电缆最小弯曲半径≥8×外径(防止模态畸变致驻波比恶化)

2. 界面清洁标准：

酒精擦拭后粒子残留<5μm(40GHz时0.1mm粉尘引发反射>-15dB)

3. 温度补偿策略：

相位温漂系数≤0.001°/℃(选用INVAR合金中心导体)

SMP连接器的DC-40GHz超宽带特性与毫米波相位控制技术(±0.05°)，为高频系统提供了微型化高精度互联方案，选型需重点考量介电常数(发泡PTFE=1.8)、导体粗糙度(Ra<0.05μm)及温度补偿(Invar合金)，接插世界网现货供应泰科SMP-COM 40GHz系列、Rosenberger Infinity毫米波连接器。
