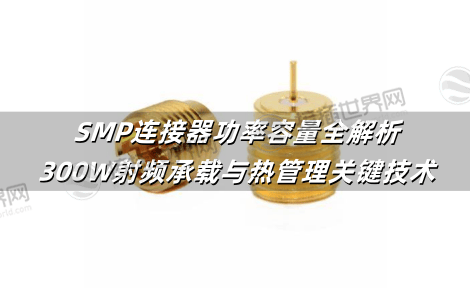

SMP连接器功率容量全解析：300W射频承载与热管理关键技术

SMP连接器的功率容量直接关乎5G基站、军用雷达等高频高功率系统的稳定性，其DC-40GHz宽频带特性需匹配300W射频功率承载能力，而绝缘材料热导率、接口结构设计及环境适应性共同决定功率上限，接插世界网将系统剖析SMP连接器的功率参数定义、热失效机制及场景化选型方案，规避过载击穿风险。

一、功率核心参数：连续与峰值功率的平衡

SMP连接器的功率容量需区分连续波功率与脉冲峰值功率两类场景：

1. 标准功率范围：

≤200W@2.2GHz(常规型号)：适用于5G基站射频单元PCB互联，驻波比≤1.25时无热积累风险。

300W@2.7GHz(高压型号)：专为雷达发射机、车载激光雷达设计，需配合强制风冷使用。

2. 击穿功率阈值：

空气介质中击穿功率≥5000V RMS，但高频下受限于峰值电压(40GHz时>80V易引发电离放电)。

3. 功率降额曲线：

温度>125℃时功率容量下降40%，海拔>3000m时需额外降额30%(空气稀薄降低散热效率)。

二、热管理关键技术：材料与结构协同设计

高功率场景依赖低热阻通道与高效散热结构：

三层热管理架构：

非磁性优化：

钛合金外壳涡流损耗<0.001(1MHz)，避免MRI设备中磁热耦合效应。

三、高功率场景选型对照表

不同应用对功率容量和散热有差异化需求：

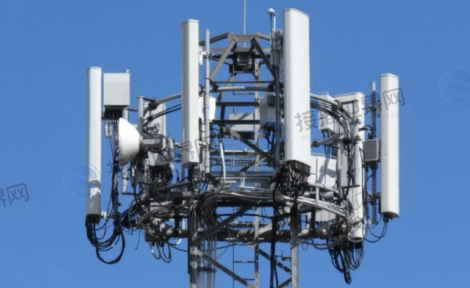

1、5G毫米波基站：

典型功率需求：150W@3.5GHz

推荐型号：SMP-COM(镀金界面)

散热强化方案：PCB敷铜层+0.3mm导热孔

2、车载77GHz雷达：

典型功率需求：250W@2.7GHz(脉冲)

推荐型号：SMP-MAX(300W耐压)

散热强化方案：铝合金散热基板

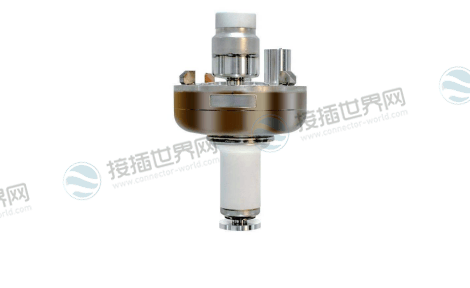

3、医疗CT X射线管：

典型功率需求：200W@1MHz(直流)

推荐型号：SMP-HV(非磁性)

散热强化方案：硅胶灌封+强制液冷

4、卫星通信载荷：

典型功率需求：100W@18GHz

推荐型号：ROSENBERGER SMP Infinity

散热强化方案：金刚石涂层散热片

> 注：车载产品需通过LV 214-2010振动功率测试，医疗设备符合ISO 13485热安全认证。

四、功率失效预防：结构公差与界面优化

避免功率击穿需严格管控以下要素：

1. 界面电场控制：

插针径向偏移≤0.1mm(边缘场强>3kV/mm时触发放电)，采用**锥形绝缘体**设计降低电场集中度。

2. 三阶互调抑制：

镀金界面+黄铜导体保障≥-160dBc互调失真(2×43dBm)，防止多载波场景功率叠加。

3. 焊接热保护：

回流焊温度≤260℃(10秒)，过孔设计需避免热应力撕裂。

SMP连接器的300W射频功率容量与多层热管理设计，为高功率系统提供了微型化与高可靠的解决方案，选型时需综合评估散热路径(如氮化铝PTFE)、环境降额系数(高原/高温)及界面公差(径向偏移≤0.1mm)。
