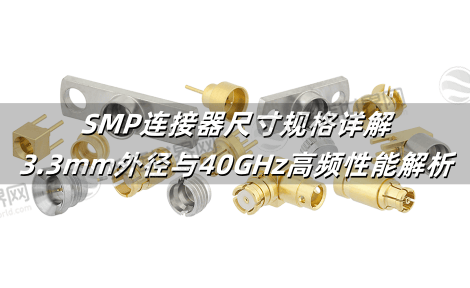

SMP连接器尺寸规格详解：3.3mm外径与40GHz高频性能解析
SMP连接器(超小型推入式射频连接器)凭借3.3mm超小外径和DC-40GHz高频性能，成为高密度盲插场景的首选，其尺寸精度直接影响5G通信、相控阵雷达等设备的可靠性，接插世界网将深入解析SMP连接器的关键尺寸规格、接口类型差异及非磁性设计，帮助工程师精准选型，提升整机空间利用率与信号完整性。
一、核心尺寸参数：微型化与高频兼容性
SMP连接器的核心优势在于微型化设计与宽频带支持的平衡：
1. 接口尺寸：
外径仅3.30mm，中心间距最小4.3mm，支持高密度PCB布局。
插针与电缆插合端长度优化至3.7mm(传统设计为8.5mm)，缩减55%空间占用，满足7.5mm高度极限安装需求。
2. 公差与偏差：
径向偏差容忍±0.25mm，轴向偏差0/+0.25mm(搭配定长适配器)，盲插容错率高。
3. 高频适配性：
50Ω阻抗匹配，支持DC-40GHz全频段(SMP-COM型号支持12.4GHz)，驻波比≤1.25，保障毫米波传输稳定性。
二、三类接口规格：按保持力与场景选型
SMP连接器根据连接保持力分为三种界面类型，直接影响寿命与抗振性能：
| 类型 | 保持力 | 插拔寿命 | 适用场景 |
|---|---|---|---|
| 全擒纵式 | 最强 | 100 - 300 次 | 车载电缆 (高抗振需求) |
| 半擒纵式 | 中等 | 1000 - 2000 次 | 精密测量仪器 |
| 光孔式 | 最弱 | 5000 次以上 | 机柜盲插 (需轴向补偿) |
注：半擒纵式兼顾寿命与稳定性，是医疗CT设备、卫星通信模块的常用方案。
三、特殊尺寸设计：非磁性与耐极端环境
为满足医疗、航空航天严苛需求，SMP提供特种尺寸规格：
非磁性选项：钛合金外壳在1.5T磁场中变形<0.5ppm，确保MRI设备成像精度。
耐环境设计：
工作温度覆盖 -65℃~+165℃，适应发动机舱高温环境。
压套采用0.5mm黄铜套管，通过焊接固定屏蔽层，提升车载振动下的可靠性。
四、尺寸测量规范：确保精准匹配
精确测量是避免装配故障的关键：
1. 工具选择：

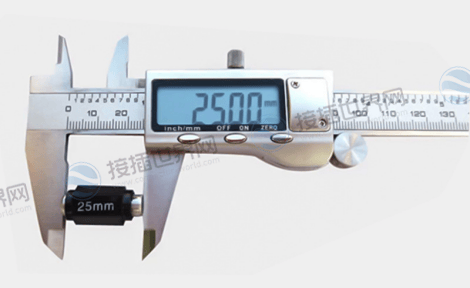

游标卡尺(精度0.01mm)测量插针直径、间距;三坐标测量机检测轮廓度。
2. 关键测量点：
插针间距：相邻针中心距误差需≤±0.05mm(防错插)。
安装孔间距：平行度偏差需<0.1mm，避免螺栓应力。
SMP连接器的3.3mm外径、三类接口规格及非磁性设计，为高密度射频系统提供了微型化与高可靠的解决方案，选型时需综合评估插拔寿命(如半擒纵式适用于千次级医疗设备)、公差容限(盲插优选光孔式)及环境适应性(车载需全擒纵)，接插世界网现货供应全系列SMP连接器，支持非磁性定制与尺寸精准匹配，助力5G基站、相控阵雷达等高端设备降本增效。
