伺服电机航空插头选型指南：军工标准与工业应用全解析

伺服电机航空插头是保障精密运动控制系统信号稳定的核心组件，需满足抗振性(加速度100m/s²)、环境耐受性(-55℃~125℃温域)及防护等级(IP54防油/IP68深水)三大刚性需求。随着工业4.0与高端装备升级，选型失误可导致信号干扰(误码率↑30%)或密封失效(维修成本超万元)，接插世界网结合军工标准、场景化案例及头部厂商方案，深度解析选型与应用全流程。

一、核心特性与性能指标：精密传动的“生命线”

1. 结构性刚需

抗振防脱落：螺纹锁紧结构(如YD28系列)耐受振动加速度100m/s²，确保伺服电机在机床高速加工中信号零中断。

多芯混载设计：支持电源+信号+接地集成传输(如M23系列12-19芯)，其中高压芯独立承载10A电流(线径≥2.5mm²)，避免普通针芯过载熔毁。

2. 环境防护等级

3. 电气性能参数

载流能力：3芯额定12A，8芯降额至8A(线径公式：**最小线径(mm²)=负载电流(A)÷4**);

接触电阻：镀金触点≤5mΩ(镀锡触点≥10mΩ)，降低信号衰减。

二、应用场景与选型指南

1. 工业自动化(占比60%)

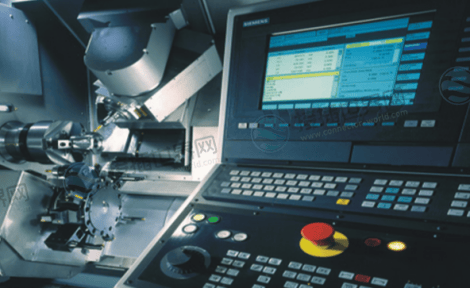

机床控制系统：

首选型号：YD28K15T(15芯)，IP54防护抗油污，插拔寿命500次，适配广州数控系统;

避坑要点：避免未灌封环氧树脂导致冷却液渗入(绝缘电阻<10MΩ)。

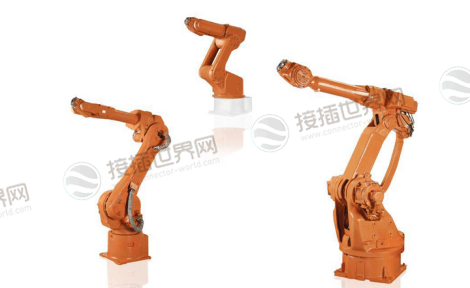

工业机器人关节：

推荐方案：M12 D编码插头(8芯)，支持1Gbps以太网，双绞线绞距≤20mm保障信号完整性。

2. 特种领域

航空航天伺服机构：

强制要求：M23气密封型号(玻璃烧结工艺)，漏率≤10⁻⁴Pa·cm³/s，耐真空及-65℃低温;

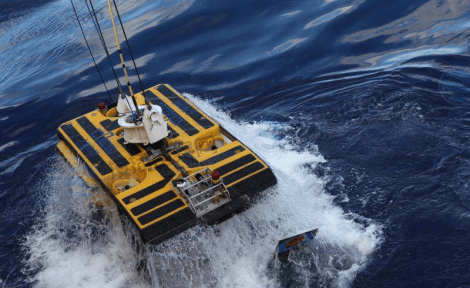

深水作业设备：

选型方案：鸿万科W系列(IP68/60巴)，316不锈钢外壳抗盐雾96小时。

3. 选型对照表

三、头部厂商方案对比

1. 国产性价比标杆(YD28系列)

合肥正凌电子：

核心优势：热固性塑料绝缘体耐焊接高温，螺纹按Mil-C-5015标准设计，单价不足50元;

局限：防护等级IP54(不适用深水场景)。

2. 工业协议适配专家(M12系列)

科迎法电气：

技术突破：A/B/D彩色编码防误插(A蓝/B黑)，支持Profinet总线，插拔寿命5000次;

致命缺陷：未接地屏蔽层时EMI干扰↑40%。

3. 军工高可靠方案

航联Y50EX：

ATEX防爆认证+316L不锈钢，耐H₂S腐蚀，适配石油平台伺服泵。

四、选型与安装避坑指南

1. 三大参数陷阱

电流虚标：宣称12A但触点镀锡→温升120℃熔毁;**验证**：索要接触电阻检测报告(应≤5mΩ);

屏蔽失效：

错误：“猪尾巴”式接地→高频阻抗倍增;

正解：屏蔽网360°压接壳体，接地电阻≤0.1Ω。

密封圈压缩不足：压缩率<30%→IP54失效;措施：选用氟橡胶圈(厚度公差±0.1mm)。

2. 军工级安装规范

灌封工艺：环氧树脂填充线缆入口80%(厚度≥1.5mm)，固化后无气泡;

螺纹锁紧：扭矩0.6N·m(过紧导致密封圈永久变形);

通电前检测：万用表验证相邻针脚电阻>1MΩ(防短路)。

五、维护与寿命延长策略

1. 退针操作规范

专用工具：CN222261709U退针器垂直施压5N推力，避免手工顶针损伤密封圈(失败率>30%);

密封圈更换：每6个月检查弹性(恢复率<90%即更换)，成本不足1元。

2. 寿命监测标准

伺服电机航空插头是精密控制的“信号血脉”——机床场景首选YD28系列的耐油防溅设计，机器人系统依赖M12 D编码的千兆传输，航空航天锁定气密封型号征服真空环境。未来，光纤动力混装与智能健康监测(实时电阻反馈)将成技术突破点
