屏蔽航空插头权威指南：军工级EMC防护与选型应用全解析

屏蔽航空插头是抵御电磁干扰(EMI)的核心组件，通过全金属屏蔽层(如锡青铜编织网)和360°接地设计，将干扰信号衰减120dB以上，保障高频设备、军工系统及医疗仪器的信号完整性，随着5G与工业4.0升级，其技术壁垒集中于EMC合规性(IEC 61000-4-6)、极端环境耐受(-55℃~125℃温域)及**军工级密封(IP68+气密设计)，接插世界网结合屏蔽原理、场景适配与实测数据，深度解析选型与应用全流程。

一、屏蔽原理与技术特性：EMC防护的“三道防线”

1. 结构屏蔽设计

金属屏蔽层：锡青铜编织网或铝箔包裹触点，阻隔外部电磁波侵入(衰减≥120dB)，同时抑制内部信号外泄(如科迎法M12系列)。

接地机制：屏蔽层与插头金属壳体360°搭接，接地电阻≤0.1Ω，干扰电流直导大地(军工级强制要求)。

2. 材料与工艺强化

3. 性能对比实测

抗干扰能力：全金属屏蔽插头在50V/m场强下信噪比保持>110dB，非屏蔽型号下降40%;

机械寿命：螺纹锁紧结构(如M23系列)插拔≥500次，屏蔽层无变形。

二、应用场景：从工业机器人到卫星载荷

1. 工业自动化(高干扰场景)

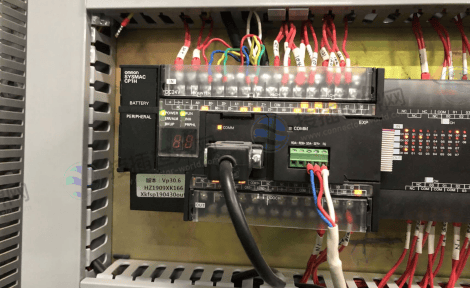

痛点：变频器与伺服电机导致EMI超标，PLC信号误触发。

方案：

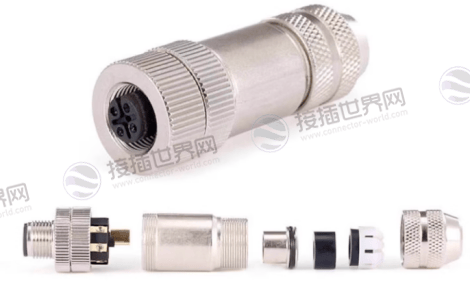

M12 D编码插头(科迎法KYF系列)：支持1Gbps以太网，双绞线差分信号(TX+/TX-绞距≤20mm)，屏蔽层覆盖率100%;

安装规范：电源线与信号线束间距>15cm，减少耦合干扰。

2. 军工与航空航天

战机航电系统：气密封屏蔽插头(天鹭莱YG17)耐受-65℃~200℃，抗振196m/s²，符合GJB 1218A;

卫星载荷舱：镀金触点+镁合金外壳，屏蔽层真空钎焊，防宇宙射线电离干扰。

3. 医疗设备

MRI仪器：非磁性316不锈钢屏蔽壳(鸿万科W系列)，避免磁场畸变;

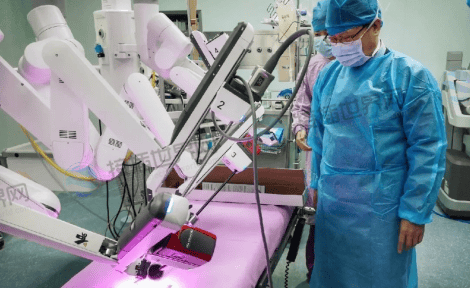

手术机器人：LEMO FGG型插头，支持万次插拔，EMC防护等级Class B。

三、头部厂商方案对比

1. 科迎法电气(工业性价比标杆)

明星产品：M12全金属屏蔽插头(单价10元)，IP67防护，支持A/B/D编码混装;

局限：耐温上限85℃，高温场景需定制。

2. 鸿万科电子(深水防爆专家)

技术突破：高压同轴插头集成电源+信号屏蔽，60巴水压实测，用于石油钻井平台。

3. 军工专精方案

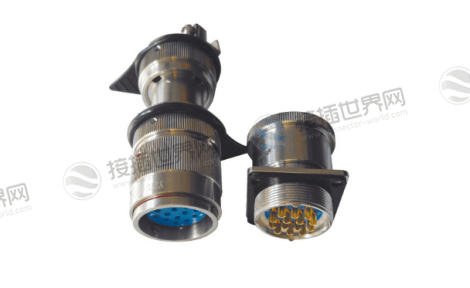

航联Y27EX：ExnAⅡT4防爆认证+全屏蔽铠装，适配坦克火控系统;

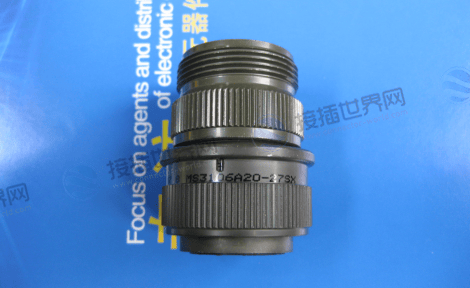

安费诺MS3106：MIL-DTL-5015认证，镀金触点载流200A。

四、选型避坑三大原则

1. 屏蔽效能验证

陷阱：标注“全屏蔽”但屏蔽层覆盖率<80%→ EMI衰减不足60dB;

方案：索要第三方EMC测试报告(标准：EN 55032 Class B)。

2. 接地可靠性

致命错误：“猪尾巴”式接地(屏蔽网拧成股)→ 高频阻抗倍增;

正解：360°搭接压接端子，接地电阻≤0.1Ω。

3. 电流-线径匹配

公式：最小线径(mm²)= 负载电流(A) ÷ 4(例：4A电流需1mm²线);

误配后果：28AWG线承载3A→温升120℃熔毁。

五、安装与维护规范

1. 军工级接线流程

屏蔽层处理：

步骤1. 剥离外护套，露出20mm屏蔽网;

步骤2. 套导电套管压接至插头壳体(压力≥50N);

触点焊接：烙铁≤350℃，先镀锡后套热缩管(禁绝锡渣残留)。

2. 密封强化(IP68关键)

灌封工艺：环氧树脂填充线缆入口，固化后切割面无气泡;

检测标准：1米水深/48小时测试后，绝缘电阻≥100MΩ。

3. 故障预防

退针操作：专用退针器(如CN222261709U)垂直施压，避免手工顶针损伤屏蔽层;

季度维护：无水乙醇清洁触点，检查屏蔽网锈蚀(军工设备必做)。

屏蔽航空插头是征服电磁环境的“信号卫士”——工业场景首选科迎法M12的360°搭接屏蔽，深水防爆依赖鸿万科同轴集成设计，卫星载荷锁定军工级气密封镀金触点。未来，智能屏蔽监测(实时阻抗反馈)与超导屏蔽层(液氮低温应用)将突破技术边界。
