欧式航空插头权威指南：工业标准、选型与应用场景全解析

欧式航空插头(欧标M系列)作为工业自动化领域的“连接中枢”，凭借模块化设计(M5/M8/M12/M16/M23)、超高防护等级(IP67/IP68)及协议兼容性(支持Profinet、CAN总线)，成为传感器网络、机器人系统及新能源设备的首选接口。随着工业4.0升级，其技术壁垒集中于千兆传输(D编码1Gbps)、极端环境耐受(-25℃~85℃温域)及防误插设计(A/B/D彩色编码)。接插世界网结合国际标准与实战案例，深度解析选型与应用策略。

一、核心技术：工业连接的“欧标基因”

1. 结构分级与防护性能

尺寸分级：M5(5mm微型)、M8(8mm中载)、M12(12mm主流)、M16(16mm高功率)、M23(23mm大电流)，覆盖0.5A~16A载流范围。

IP防护核心：

IP67：1米水深浸泡30分钟(思大电子M12基础款);

IP68：60巴水压实测(鸿万科W系列深海型号)。

气密封强化：天鹭莱YG系列采用玻璃烧结工艺，漏率≤10⁻⁴Pa·cm³/s，适配卫星真空舱。

2. 电气协议与针脚定义

数据来源：IEC 61076-2-104标准

3. 军工级强化方案

航联Y27EX系列通过GJB 101A认证，抗振196m/s²，用于火箭发动机电缆;

触点镀金≥3μm(军工强制)，对比民用镀锡触点载流提升40%。

二、应用场景：从工厂到太空的“全能适配”

1. 工业自动化(占比60%)

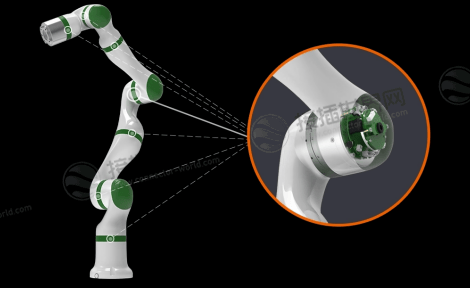

机器人关节：M12 A编码插头(IP67)连接力矩传感器，抗油污振动，插拔寿命5000次(凌科BD20系列);

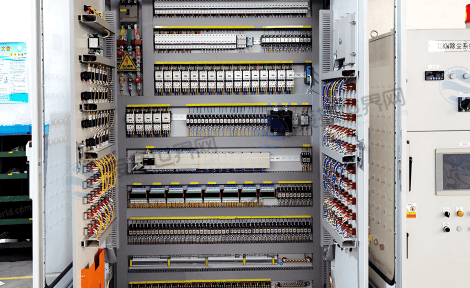

PLC控制柜：M23 D编码千兆以太网接口，支持实时数据传输(思大电子工业方案)。

2. 新能源与轨道交通

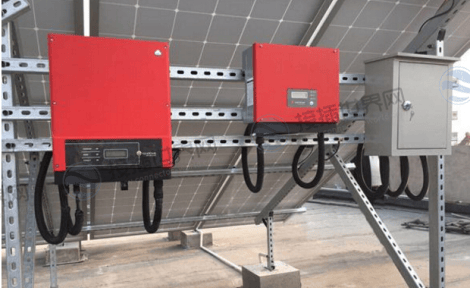

光伏逆变器：M16螺纹锁紧结构，耐温-40℃~125℃，保障户外电站30年寿命;

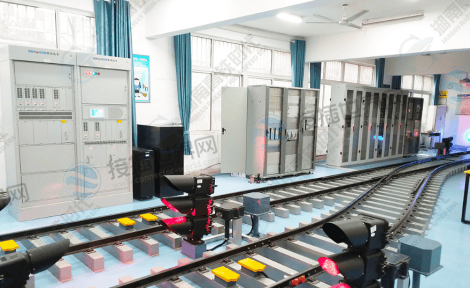

高铁信号系统：B编码插头防误插设计(键槽偏移22.5°)，杜绝CAN总线错接。

3. 特种领域

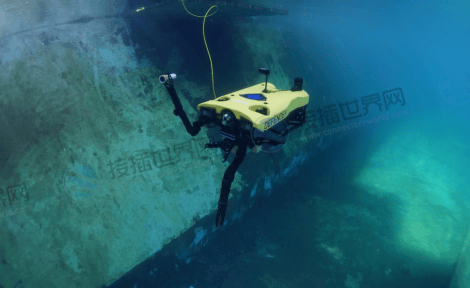

深海机器人：鸿万科W系列IP68防护(60巴水压)，316不锈钢抗盐雾96小时;

医疗设备：飞达VG95234无铅生物兼容型号，通过ISO 13485认证。

三、头部厂商方案对比

1. 凌科电气(工业美学标杆)

BD20系列：获德国红点设计奖，一键快插结构节省40%安装时间，全塑胶外壳耐腐蚀;

局限：载流上限8A(不适用大功率设备)。

2. 鸿万科电子(深水作业专家)

W系列：双道硅胶圈+环氧灌封，IP68实测60巴，适配水下1000米作业;

性价比：单价较军工级低35%。

3. 天鹭莱(气密封技术领跑者)

YG51卫星型号：玻璃烧结工艺耐受真空，漏率≤1×10⁻⁴Pa·cm³/s;

成本：单价超300元(高端场景专属)。

四、选型避坑三大原则

1. 编码兼容性验证

致命误区：A编码插头误插B编码插座→烧毁PLC模块;

方案：选用彩色接口(A蓝/B黑/D绿)或键槽防呆设计。

2. 电流-线径匹配公式

错误案例：28AWG线承载3A电流(国标上限0.5A)→温升120℃熔毁;

正解：最小线径(mm²)= 负载电流(A) ÷ 4(例：10A需2.5mm²线)。

3. 防护等级真实性

索要IP68实测视频(鸿万科提供60巴/30分钟记录);

虚假IP68识别：无官网可查报告→工业场景慎用。

五、安装与维护规范

1. 军工级接线流程

压接工艺：专用工具压力≥50N，接触电阻≤0.5mΩ;

灌封密封：环氧树脂填充线缆入口80%(固化后无气泡)。

2. 退针操作(防密封失效)

专用工具：CN222261709U退针器垂直施压5N推力，成功率>98%;

手工应急：硅油润滑+磁吸镊旋转拉出(限φ1mm以上端子)。

3. 寿命监测标准

欧式航空插头是工业4.0的“连接血脉”——机器人控制优选凌科BD20快插设计，深水场景锁定鸿万科IP68不锈钢密封，卫星真空环境依赖天鹭莱气密封工艺。未来，万兆以太网集成(X编码)与智能温控触点将主导技术迭代。
