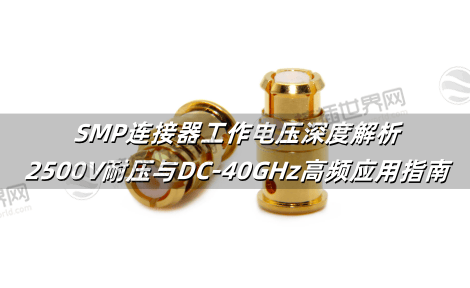

SMP连接器工作电压深度解析：2500V耐压与DC-40GHz高频应用指南

SMP连接器的工作电压直接决定其在医疗影像设备、车载雷达及5G基站等高精度系统中的可靠性，其DC-40GHz宽频带特性需匹配2500V耐压能力，而绝缘层材料、接口结构设计直接影响电气安全，接插世界网将深入解析SMP连接器的电压参数规范、失效机制及场景化选型策略，助力工程师规避高压电弧风险。

一、工作电压核心参数：直流与射频复合要求

SMP连接器需同时满足直流耐压与射频传输双重标准：

1. 标准电压范围：

DC 0-500V(常规型号)：适用于通用通信设备PCB板级互联。

DC 1500-2500V(高压型号)：满足CT扫描仪X射线管、车载激光雷达高压模块需求。

2. 击穿电压阈值：

绝缘介质耐压≥5000V RMS(空气环境)，潮湿环境下需降额至3000V使用。

3. 射频电压波动：

40GHz频段下峰值电压≤100V(驻波比1.25时)，避免高频电弧击穿。

二、绝缘结构设计：PTFE材料与非磁性优化

电压耐受能力高度依赖绝缘层设计与材质：

三层复合绝缘体：

非磁性优化：

钛合金外壳避免涡流发热(1MHz下损耗角<0.001)，确保MRI设备中磁场均匀性。

三、应用场景电压需求与选型对照

不同场景对工作电压有差异化要求：

> 注：医疗设备需通过ISO 13485电压安全认证，车载产品满足LV 214-2010振动电压测试。

四、电压失效预防：结构公差与环境适配

避免电压击穿需严格管控以下要素：

1. 界面公差控制：

插针径向偏移≤0.1mm，防止局部电场集中(边缘场强>3kV/mm时触发放电)。

2. 环境适应性设计：

高原地区(海拔>3000m)：耐压值降额30%(空气稀薄导致击穿电压下降)。

高温环境(>125℃)：PTFE绝缘电阻下降50%，需选用玻璃纤维增强型号。

SMP连接器的2500V高压耐受性与40GHz射频兼容能力，使其成为医疗/车载高端设备的优选，选型时需重点评估绝缘层材料(如氮化硼PTFE)、接口公差(径向偏移≤0.1mm)及环境降额系数(高原/高温场景)。
