2025年泰科连接器产品手册终极指南：选型/参数/行业方案全覆盖
“泰科连接器产品手册”是工程师应对高压快充匹配、振动环境防护、信号完整性保障等挑战的权威工具，面对泰科(TE Connectivity)超200类产品线及年产量超1200亿件的庞大体系，手册不仅提供型号编码规则、降额计算公式等核心技术参数，更整合10C超快充连接器散热方案、48V铝代铜技术等前沿应用指南，本文将结合接插世界网B2B平台实战案例，拆解手册的五大核心模块与行业场景化应用策略。
一、手册核心框架与内容体系

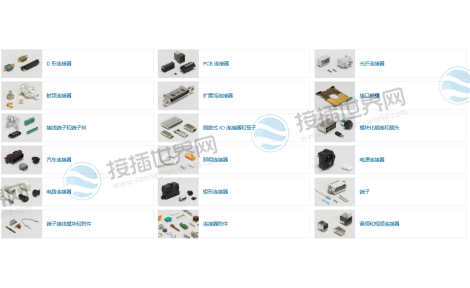

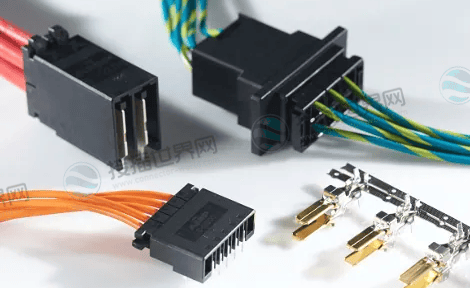

1. 产品线全景：四大技术阵营覆盖全场景

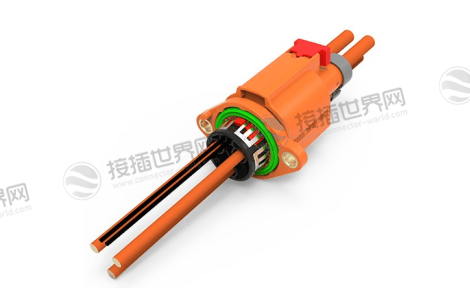

高压连接器(HVA/CSJ系列)：
HVA400：支持1000V/60A，IP6K9K防水+360°全屏蔽，适配10C超快充枪(如比亚迪1MW充电桩)。
CSJFLX本土化系列：兼容铝线/铝棒/铝排导体，通过散热通道优化解决1000A电流温升问题。

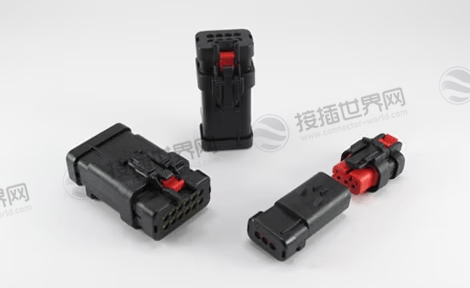

密封信号连接器(AMPSEAL/PSC系列)：

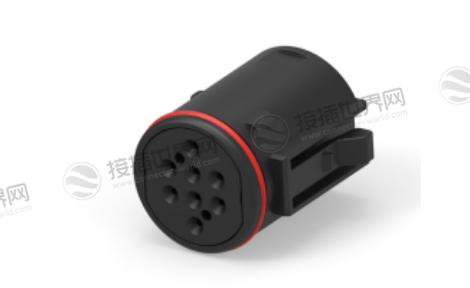

AMPSEAL 16：IP67防护+125℃耐温，预装硅胶件简化装配。
易锁塑料信号连接器(PSC)：3键位防误插设计+“咔嗒”声反馈，通过UL/TUV认证，专为储能柜高振动场景开发。
工业动态连接器(Dynamic系列)：
Dynamic D-1000：体积比前代缩小80%，推挽锁扣抗机械臂振动，插拔寿命>5,000次。

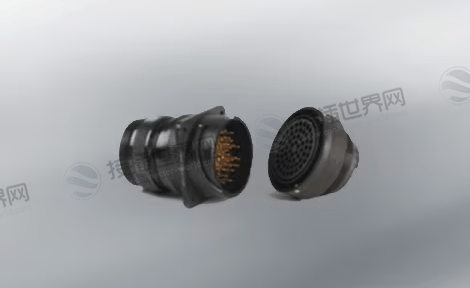

圆形金属连接器(CIRP系列)：锌钴镀层耐盐雾，符合MIL-C-5015军规，应用于船舶与高铁信号箱。
表：主力系列手册参数对比
| 系列 | 关键参数 | 手册章节 | 行业应用 |
|---|---|---|---|
| HVA高压 | 载流60A-210A，耐压1000V | 第7章“新能源连接器” | 电动车快充、储能电站 |
| AMP密封信号 | IP67，-40℃~125℃ | 第9章“严苛环境连接” | 发动机ECU、工业传感器 |
| Dynamic工业 | 30A@250V，IP40防护 | 第12章“自动化设备” | 协作机器人、AGV小车 |
| CIRP圆形金属 | 20A@400VAC，抗盐雾2,000小时 | 第15章“重载运输” | 轨道车辆、船舶设备 |
2. 核心技术白皮书集成
手册嵌入三大专项技术文档：
铝代铜导体指南：解析高压/低压场景的铝线应用方案，包括蠕变防护层工艺及降本10%的测算模型。
液冷快充预研报告：双层液冷通道设计+绝缘复合材料参数，支持未来兆瓦级充电。
多赢复合线规范：0.19mm²线径的机械强度标准，解决铜铝电化学腐蚀难题。
二、电气/机械/环境三维参数体系
1. 电气参数速查规则
电流降额公式：
`实际电流=标称电流×[1-(T_实际-25)×0.004]`(T≥85℃适用)
示例：HVP 800标称250A在125℃环境 → 250×[1-(125-25)×0.004]=**150A**。
端子镀层规范：
高压件：镀银≥3μm(防电弧)
信号件：镀金≥0.8μm(抗微动磨损)。

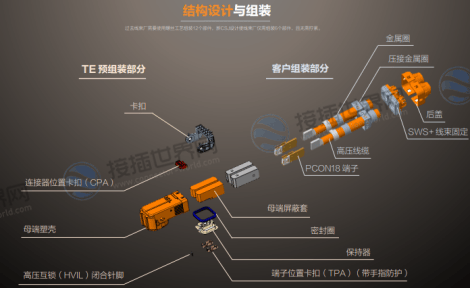

2. 机械结构设计要点
锁止机构选择：
发动机舱(10Grms振动)：HVR 280杠杆锁+二次锁止
工业机器人：Dynamic D-1000推挽锁扣。
空间优化方案：2024年专利纵向压缩技术(CN222995936U)，长度减少30%，适配紧凑型电池包。
3. 环境适应性参数
密封分级表：
| 区域 | 密封要求 | 推荐方案 |
|---|---|---|
| 发动机舱 | 双密封圈+IP6K9K | AMPSEAL 16 |
| 车门 | 单密封圈+排水孔 | NanoMQS |
| 储能柜 | IP67防尘浸泡 | PSC易锁连接器 |
三、五步选型流程与工具实战
步骤1：解码型号命名逻辑
AMP系列规则：
[系列代码]-[电流电压]-[针数]-[版本]-[特殊标识]
示例：1-967305-1 → “1”=HVP高压，“967305”=96A@300V DC。
步骤2：匹配降额曲线与防护等级
温度降额速查表
| 环境温度 | 85℃ | 100℃ | 125℃ |
|---|---|---|---|
| 降额系数 | 0.76 | 0.70 | 0.60 |
步骤3：防呆设计与锁止验证
HVA400：6色键位防误插
PSC连接器：听觉“咔嗒”反馈。
步骤4：3D模型装配校验
官网下载CAD模型(如STRADA WHISPER背板连接器)，验证PCB布板空间。
步骤5：缺货替代方案决策
| 原型号 | 同参数替代 | 电流偏差 | 认证差异 |
|---|---|---|---|
| HVP 800 | 莫仕High Voltage 630 | +5% | IATF 16949 |
| MCP 2.8K | 矢崎FLY150 | -2% | UL 1977 |
四、行业应用方案与避坑指南
1. 新能源汽车三大场景
10C超快充：
选型：HVA400+采石矶Flex铝代铜方案，降本10%
避坑：螺栓外置设计简化装配，避免翻盖式结构散热不足。
48V架构：
选型：LVCS低压接头+蠕变防护端子，解决铝线变形。
2. 储能系统关键设计
高振动防护：CIRP金属卡扣锁，耐10Grms振动(优于塑料锁扣30%)。
防火安全：选用NF F 16-101阻燃材料的PSC连接器。
3. 工业机器人痛点破解
空间极限：Dynamic D-1000体积缩小80%，适配机械臂关节。
EMC干扰：STRADA WHISPER连接器C形360°接地屏蔽，传输25Gbps。
五、正品获取与资料下载途径
1. 官方渠道识别
国产正品标识：料号含“CN”(如CSJ-CN1800)，南通/苏州基地生产，交期≤72小时。
防伪验证：镭射编码+原厂检测报告(接插世界网提供在线查验)。
2. 手册下载全路径
| 资源类型 | 获取方式 | 关键内容 |
|---|---|---|
| 2D/3D图纸 | TE官网→搜索型号→“资源中心”→CAD模型 | 装配尺寸、焊盘定位 |
| 选型工具库 | 接插世界网→TE专区→“AMP选型数据库” | 降额计算器、替代方案 |
| 环保认证文件 | 产品页→“规格文档”→RoHS/无铅报告 | 材料合规性数据 |
泰科连接器产品手册是融合前沿技术规范(如10C液冷快充)、本土化制造参数(南通基地35.76亿件年产能)及失效防护方案(振动锁止/电化学防腐)的系统工程指南。通过五步选型法破解型号编码、降额计算、防误插设计等核心决策链，工程师可规避成本激增与系统失效风险;而接插世界网的泰科产品型号库更将选型效率提升40%，实现72小时精准交付。随着液冷超充与复合线缆技术普及，手册将持续迭代，为新能源与智能制造注入连接可靠性基因。
