泰科连接器选型手册全解析：五大步骤避开选型雷区
“泰科连接器选型手册”是工程师与采购商解决型号匹配、参数校验、环境适配难题的核心工具，面对泰科(TE Connectivity)超1200亿件年产量的庞大产品库，涵盖HVA高压系列、AMP密封端子、Dynamic信号连接器等200+品类，选型失误可能导致系统短路、振动失效或成本激增，本手册结合接插世界网B2B平台实战案例，拆解型号解码逻辑、电流-温度降额公式、防护等级匹配三大技术壁垒，为新能源车、储能电站、工业机器人场景提供精准选型闭环方案。
一、品牌与产品线全景：四大核心系列定位应用场景
1. 高压连接器：新能源车与储能的“血管”

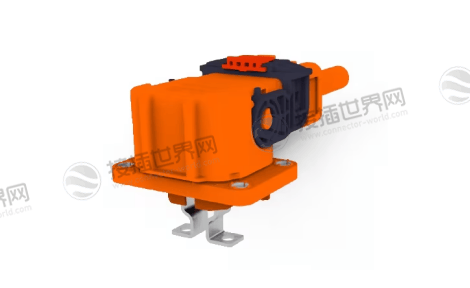

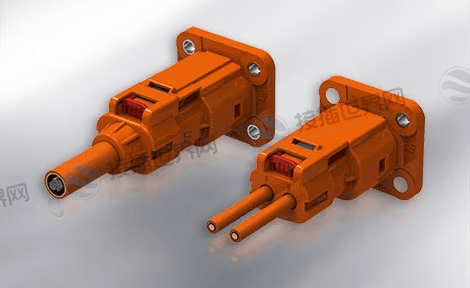

HVA家族：覆盖Class 1~3电流等级，HVA280/HVA630方形连接器适配充电枪接口，新成员HVA400圆形连接器支持1000V DC/60A载流，通过360°全屏蔽设计满足IP6K9K防水及LV215 SG3振动标准，适用于电池辅机接口。
CSJ本土化系列：专为中国市场开发的CSJ1200/1800/2100，载流能力120A~210A，兼容800V架构。
2. 密封信号连接器：严苛环境的神经末梢

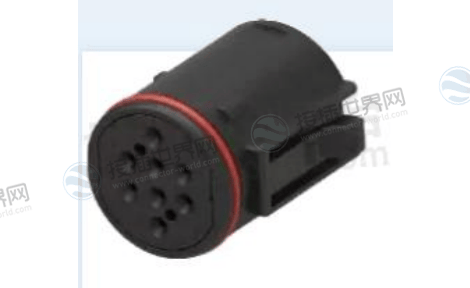

AMP密封系列：AMPSEAL 16支持IP67防护，预装硅胶密封件免单线锁环，耐发动机舱125℃高温。

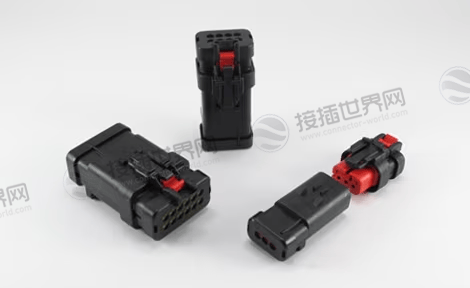

易锁塑料信号连接器(PSC)：2024年量产物种，5A电流+IP67防护，3键位防误插设计，适配储能柜信号传输。
3. 工业动态连接器：高密度与抗干扰标杆

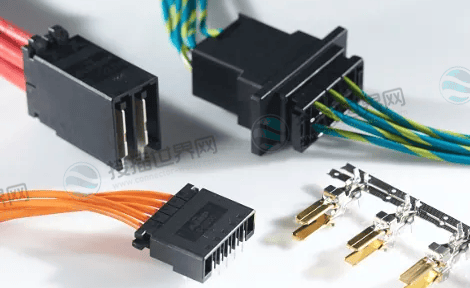

Dynamic D1000系列：比前代体积小80%，推挽式锁扣设计避免机械臂振动脱开，支持250V/30A工业场景。
4. 圆形金属连接器：重载运输的“钢甲”

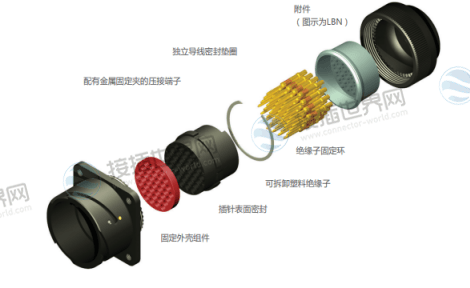

CIRP系列：符合MIL-C-5015军规及NF F 61 030轨道标准，锌钴镀层抗盐雾腐蚀，应用于高铁与船舶。
表：泰科主力连接器系列选型对照
| 系列 | 典型型号 | 额定电流 | 防护等级 | 核心场景 |
|---|---|---|---|---|
| HVA高压 | HVA400 | 60A | IP6K9K | 电动车快充枪 |
| AMP密封信号 | AMPSEAL 16 | 13A | IP67 | 发动机ECU传感器 |
| Dynamic工业 | 1-1903129-2 | 30A | IP40 | 协作机器人关节 |
| CIRP圆形金属 | CIRP-MIL5015 | 20A | IP67 | 轨道车辆信号箱 |
二、选型核心参数体系：电气/机械/环境三维度拆解
1. 电气参数：电流冗余与电压降额是生存底线
电流计算：实际负载电流需≤降额后电流
公式：实际电流=标称电流×[1-(T_实际-25)×0.004]**(T≥85℃时)
案例：HVP 800标称250A在125℃环境 → 250×[1-(125-25)×0.004]=150A。
端子镀层规则：高压件镀银≥3μm防电化学腐蚀，信号件镀金≥0.8μm抗微动磨损。
2. 机械参数：锁止结构与插拔寿命决定可靠性
振动场景匹配：发动机舱(10Grms)需选HVR 280杠杆锁+二次锁止结构;车身线束(2Grms)用NanoMQS单点卡扣。
插拔寿命：工业Dynamic系列>5，000次，车用AMPSEAL>100次。
3. 环境参数：密封与温度适应性
密封分级：发动机舱需双密封圈(主密封+线径密封)，车门区用单密封圈+排水孔。
温度范围：HVA400支持-55℃~125℃，储能PSC连接器耐-40℃~85℃。
三、五步选型流程：从型号解码到替代方案
步骤1：破解型号命名逻辑
AMP系列编码规则：
[系列代码]-[电流电压]-[针数]-[版本]-[特殊标识]
示例：1-967305-1 → “1”=HVP高压，“967305”=96A@300V DC，“1”=初代设计。
步骤2：匹配电流-温度降额曲线
表：温度降额速查
| 环境温度 | 85℃ | 100℃ | 125℃ |
|---|---|---|---|
| 降额系数 | 0.76 | 0.70 | 0.60 |
步骤3：锁定防护等级与安装方式
发动机舱/充电桩：IP6K9K(防高压水射流)
工业机器人：IP67(防粉尘浸泡)。
步骤4：验证防呆设计与锁止机构
HVA400提供6种键位颜色防误插，Dynamic D1000以“咔嗒”声确认锁紧。
步骤5：制定缺货替代方案
| AMP原型号 | 同参数替代 | 电流偏差 |
|---|---|---|
| HVP 800 | 莫仕High Voltage 630 | +5% |
| MCP 1.5 | 矢崎FLY150 | -2% |
四、行业应用指南：汽车/储能/工业场景实战
1. 新能源汽车选型三原则
高压快充：10C超充选HVA400+铝代铜方案(如采石矶Flex)，降本10%且支持1000A。
48V架构：LVCS低压接头规格，铝线蠕变防护端子。
电池管理系统：CSJ1800系列，180A载流+IP6K9K防护。
2. 储能电站信号连接器关键点
高振动场景：CIRP系列金属卡扣锁，耐10Grms振动。
防火安全：选NF F 16-101认证的阻燃材料(如PSC连接器)。
3. 工业机器人避坑指南
空间受限：Dynamic D1000比传统型号小80%，适用机械臂关节。
频繁插拔：镀金触点+推挽锁扣设计，降低维护成本40%。
五、常见问题与避坑清单
Q1 泰科连接器是否支持国产替代?
✅ 苏州/南通基地生产型号(料号含“CN”)，国产化率100%，交期≤72小时。
Q2 选型失误如何补救?
密封失效：补装线径密封圈(AMPSEAL系列专用)
电流不足：并联同型号端子或切换高等级系列(如MCP→HVP)。
避坑五原则：
1. 电流冗余：实际负载×1.2 ≤ 降额后电流
2. 端子材质：盐雾环境选锌钴镀层(CIRP系列)
3. 振动防护：底盘区连接器加硅胶抗震垫
4. 认证核查：汽车件需IATF 16949，储能件需UL/TUV
5. 3D验证：官网下载CAD模型校验装配空间。
泰科连接器选型指南：原厂选型指南文件
泰科连接器选型手册是平衡性能冗余、环境适配、成本控制的技术决策工具。从HVA400的1000V耐压设计到Dynamic D1000的80%体积压缩，再到本土化CSJ系列的120A~210A载流覆盖，选型核心在于解码型号参数、应用降额公式、匹配防护等级三维协同。通过接插世界网AMP选型数据库与替代方案速查，工程师可规避密封失效、振动松脱、电流过载等风险，实现72小时精准交付。未来，随着液冷超充与复合线缆技术普及，选型手册将持续迭代，为新能源与智能制造注入连接可靠性。
