泰科TE 1452158-1连接器中文数据_配套型号_原厂现货采购指南
泰科1452158-1是一款专为紧凑型电路连接设计的180°非密封插座连接器，采用无尖刃主体结构，确保操作安全性。其母端端子通过冲压成形工艺制造，尺寸为1.5mm，适配公端宽度1.5mm、厚度0.63mm的接口，接触面电镀锡(Sn)以增强导电性和抗氧化能力。端子采用F型压接技术，兼容AWG22-20(0.35-0.5mm²)铜导线，绝缘外径范围1.1-1.6mm，适用于非绝缘线缆。典型额定电流7.5A，端子传导能力覆盖0-24A(低功率场景)，工作温度范围宽达-40至120°C(可选80-120°C多档)，满足工业级温控需，便于自动化装配，尤其适合批量生产场景。其设计兼顾可靠性与灵活性，适用于工业控制设备、通信系统及消费电子中的中低功率电路连接，可在极端温度与高频振动环境下稳定运行，是空间受限场景下的理想解决方案。
一、1452158-1中文数据
| 分类 | 详情 |
|---|---|

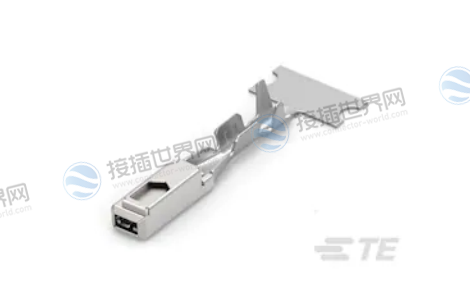

| 产品图 |
 |
| 产品型号 |
1452158-1 |
| 插座种类 | 180° |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.5mm |
| 压接类型 | F 型压接 |
| 典型额定电流 (A) | 7.5 |
| 端子类型 | 母端 |
| 对接公端宽度 | 1.5 mm [ .059 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .63 mm [ .024 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | 1.1 – 1.6 mm [ .043 –.062 in ] |
| 线径 (AWG) | 22 – 20 |
| 线径 (mm²) | .35 –.5 |
| 线径查找 (mm²) | .35,.4,.5 |
| 线径查找 (AWG) | 20, 21, 22 |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） (°C) | 80, 85, 90, 100, 105, 110, 120 |
| 工作温度（最大值） (°F) | 212 |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| 与电线基础材料兼容 | 铜 |
| 端子传导 | 0 – 24 A（低功率） |
| 采购渠道 |
1452158-1现货 |
| 原厂数据手册 |
1452158-1数据手册.PDF |
二、1452158-1配套型号
配套型号
产品图
284742-1
284743-1
更多配套型号查询
1452158-1配套型号大全
三、1452158-1适用领域
泰科1452158-1连接器凭借其紧凑设计、宽温域适应性和可靠的电气性能，适用于以下领域：
1. 工业控制系统
适用于PLC、传感器及自动化设备的电路连接，其-40~120°C宽温工作范围可应对工厂、户外等严苛环境，F型压接端子确保导线稳定连接，满足工业设备长期运行需求。
2. 汽车电子
兼容汽车线束的AWG22-20铜导线，耐高温(最高120°C)特性适合发动机舱、车载电子模块等高温场景，180°插座设计便于车内空间布局。
3. 消费电子产品
1.5mm小尺寸端子适合手机、平板等便携设备内部电路，非绝缘设计简化组装流程，压接工艺提升生产效率，适用于 mass production 场景。
4. 通信设备
低功率传导(0-24A)特性适用于基站、路由器等设备的信号传输，锡电镀端子保障高频信号传输的稳定性，抗腐蚀性能延长设备寿命。
5. 医疗仪器
无尖刃主体设计避免操作风险，符合医疗设备安全要求，宽温域支持手术室、实验室等多环境应用，非绝缘选项可适配定制化绝缘方案。
6. 机器人及自动化机械
耐振动、抗冲击特性适合机械臂、AGV等动态场景，高电流承载能力(7.5A额定)支持电机控制等低功率动力模块连接。
核心优势：
空间优化：180°插座+1.5mm端子节省布局空间
环境适应性：-40~120°C宽温域，耐工业油污与湿度
生产友好：Reel封装支持高速自动化装配，压接工艺降低人工成本
该连接器通过模块化设计平衡性能与成本，是中低功率电路连接的通用型解决方案。
四、1452158-1常见问题与解决方案
问题1、插拔操作困难
问题表现：插拔过程中阻力过大或卡滞，可能因端子对准偏差或公母端尺寸不匹配导致。
解决方案：
1. 检查端子对准度：确保公端宽度(1.5mm)与母端尺寸匹配，避免因偏移增加插拔力。
2. 润滑处理：在接触面涂抹少量导电润滑脂，降低摩擦系数(参考机械性能中滑动摩擦系数的影响)。
3. 使用辅助工具：采用专用插拔工具对齐端子，减少人工操作误差。
问题2、接触电阻异常升高
问题表现：长期使用后接触电阻增大，可能导致信号传输不稳定或发热。
解决方案：
1. 清洁维护：定期用无水酒精擦拭接触面，清除氧化层(锡镀层易氧化，需注意防潮)。
2. 检查压接质量：确保F型压接端子与导线完全贴合，避免虚接(压接不良是接触电阻升高的主因)。
3. 更换老化端子：若镀层磨损严重(如锡层脱落)，需更换新端子。
问题3、高温环境下的性能衰减
问题表现：在接近120°C的高温下，材料可能软化或导电性能下降。
解决方案：
1. 控制温升：确保实际电流不超过额定值(7.5A)，避免过载导致温升超标。
2. 环境散热：增加散热片或通风设计，降低局部温度(参考耐温性能中的温升计算原则)。
3. 选择耐高温型号：若长期暴露于高温，需评估是否需升级至更高耐温等级的连接器。
问题4、潮湿环境下的绝缘失效
问题表现：在高湿度环境中，绝缘电阻下降，甚至引发短路。
解决方案：
1. 外部防护：加装防水胶套或密封盒(尽管连接器主体不可密封，但可通过二次封装增强防护)。
2. 干燥处理：使用除湿设备或吸湿剂降低环境湿度(参考耐湿试验条件中的90%~95%湿度阈值)。
问题5、批量安装效率低
问题表现：卷盘(Reel)封装在自动化产线中易出现散落或定位困难。
解决方案：
1. 优化上料设备：采用专用卷盘支架和定位夹具，确保端子精准输送。
2. 分装小批量：将12000件卷盘拆分为小批次包装，减少单次操作量。
问题6、导线兼容性问题
问题表现：导线直径超出1.1~1.6mm范围或材质不符(非铜导线)，导致压接不牢。
解决方案：
1. 严格选材：仅使用AWG22-20铜导线(0.35~0.5mm²)，避免混用铝或其他材质。
2. 调整压接参数：根据导线规格调整压接机压力，确保端子与导线完全嵌合。
泰科1452158-1连接器的核心问题集中在机械操作、电气稳定性及环境适应性上。通过规范安装流程(如压接工艺)、定期维护(接触面清洁)及外部防护(防潮/散热)，可显著提升其可靠性。对于复杂场景，建议结合具体工况参数(如温度、振动频率)进行针对性优化。
