泰科TE 1452503-1中文数据手册_配套型号_现货采购指南
泰科1452503-1是一款专为中等功率电路设计的180°非密封插座连接器，采用无尖刃主体结构，确保操作安全性和空间兼容性。其母端端子通过冲压成形工艺制造，尺寸为1.2mm，适配F型压接技术，接触面电镀锡(Sn)以增强导电性与抗氧化能力。兼容AWG15-17(1-1.5mm²)铜导线，绝缘外径范围1.9-2.4mm，额定电流覆盖0-24A(低功率)，适用于工业设备、汽车电子等场景。工作温度范围宽达-40~130°C，满足极端环境需求，且符合LV214汽车标准，确保高可靠性。该连接器支持DIN 72036和KOMAX自动化产线集成(2024年6月及2018年3月版本)，尤其适合需要紧凑布局、高耐温及自动化装配的中等线径电路连接需求。
一、1452503-1中文数据手册
| 分类 | 详情 |
|---|---|

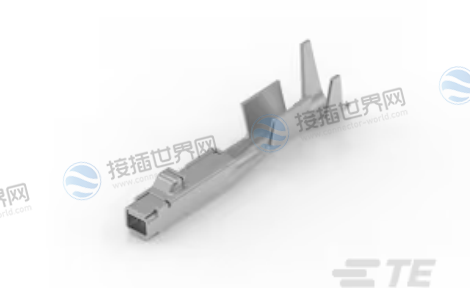

| 产品图 |
 |
| 产品型号 |
1452503-1 |
| 插座种类 | 180° |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.2mm |
| 压接类型 | F 型压接 |
| 端子类型 | 母端 |
| 对接公端宽度 | 1.2 mm [ .047 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .6 mm [ .024 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | 1.9 – 2.4 mm [ .075 –.094 in ] |
| 线径 (AWG) | 17 – 15 |
| 线径 (mm²) | 1 – 1.5 |
| 线径查找 (mm²) | 1, 1.25, 1.5 |
| 线径查找 (AWG) | 15, 16, 17 |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 125 °C [ 212 °F ] |
| 工组温度范围 | -40 – 130 °C [ -40 – 266 °F ] |
| 符合自动化指南 | 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 根据 5.0 版（2018 年 3 月）自动插入元件 |
| 与电线基础材料兼容 | 铜 |
| 与机构/标准产品兼容 | LV214 |
| 端子传导 | 0 – 24 A（低功率） |
| 采购入口 |
1452503-1现货 |
| 原厂手册 |
1452503-1数据手册.PDF |
二、1452503-1配套型号
配套型号
产品图
2301238-1
1-2208720-1
1-2208709-1
更多配套型号查询
1452503-1配套型号大全
三、1452503-1适用领域
泰科1452503-1连接器凭借其紧凑设计、宽温域及自动化适配特性，主要应用于以下领域：
1. 汽车电子：符合LV214标准，适用于车载线束、传感器、ECU等中等功率电路连接，耐受引擎舱高温(-40~130°C)及振动环境。
2. 工业设备：冲压成型锡镀端子与F型压接技术确保高可靠性，适配PLC、机器人控制柜等需长期稳定运行的场景。
3. 消费电子：1.2mm端子与非绝缘设计便于紧凑布局，适用于家电、电源适配器等中低功率(0-24A)设备的内部连接。
4. 自动化产线：兼容DIN 72036和KOMAX 5.0版标准，支持高效压接与线束保护，优化汽车及电子产品的批量组装流程。
5. 医疗设备：虽未明确医疗认证，但宽温域与铜导线兼容性使其可适配需精准电流传输的医疗仪器电路。
该连接器通过无尖刃主体与180°插座结构，平衡了安全性与空间利用率，尤其适合对安装角度敏感且需兼顾生产效率的场景。
四、1452503-1常见问题与解决方案
泰科1452503-1连接器在实际应用中可能遇到以下常见问题及解决方案：
1. 压接不良导致接触电阻升高
问题：F型压接端子若未正确操作，可能导致端子变形或压接不牢固，影响导电性能。
解决方案：
使用符合规格的压接工具(如KOMAX 5.0版兼容设备)，确保压接深度和压力参数匹配端子尺寸(1.2mm冲压成型)。
定期检查压接后端子的形变状态，避免过度压接或压接不足。
2. 线径或绝缘直径超限引发兼容性问题
问题：导线线径超出AWG15-17(1-1.5mm²)或绝缘外径超过1.9-2.4mm时，可能无法稳定连接。
解决方案：
严格筛选导线规格，确保与端子匹配。若需适配更粗线缆，可考虑更换更大尺寸端子型号。
使用剥线工具精确控制绝缘层剥离长度，避免残留绝缘材料阻碍端子压接。
3. 高温环境下的性能衰减
问题：尽管工作温度上限为125°C，但长期暴露于接近极限温度的环境(如汽车引擎舱)可能导致材料老化。
解决方案：
在高温区域增加散热措施(如隔热套或导热材料)，避免局部过热。
定期检测端子电镀层(锡镀)是否氧化，必要时进行维护或更换。
4. 自动化装配中的对准与保护问题
问题：在DIN 72036或KOMAX产线中，若未正确配置参数，可能导致端子错位或线束损伤。
解决方案：
根据设备版本(如KOMAX 5.0版)调整自动化程序，确保压接头与端子对齐，并启用线束保护功能。
使用带键控的壳体(A型代码)增强插接时的定位精度，减少误操作风险。
5. 非密封设计导致的环境敏感性
问题：连接器不可密封，潮湿或粉尘环境可能影响电气性能。
解决方案：
外部加装防护罩或密封胶套，隔离污染物。
在振动场景中(如工业设备)，采用扎带或固定支架加固连接器，防止松动。
该连接器通过冲压成型端子、F型压接工艺及宽温域设计，平衡了可靠性与成本，但需严格遵循线缆规格与自动化参数要求。针对高频次应用场景(如汽车电子)，建议结合定期检测与预防性维护，以延长使用寿命。
