泰科TE 1473252-1中文数据手册_配套型号_现货采购指南
泰科1473252-1是一款高密度矩形混合型线到板连接器，采用母端子护套设计，支持40位4行布局，兼容电源(30A)与信号(7.5A)混合传输。其端子分0.63mm和2.8mm两种规格，对接公端宽度分别为0.63mm和2.8mm，行间距2.54mm/5mm，中心线间距2.54mm/2.9mm，尺寸紧凑(37.4×54.3×31mm)，适合空间受限场景。外壳集成密封结构，防尘防水，工作温度-40~120°C，适应工业及汽车电子的严苛环境。极化对准设计确保精准插接，但无应力消除功能，需外部固定。支持自由悬挂式电缆安装，出线角度90°，简化布线;可维修但无法机械锁定位置，需依赖外部支架。黑色壳体符合RoHS标准，适用于高密度信号与电源传输需求。
一、1473252-1中文数据手册
| 分类 | 详情 |
|---|---|

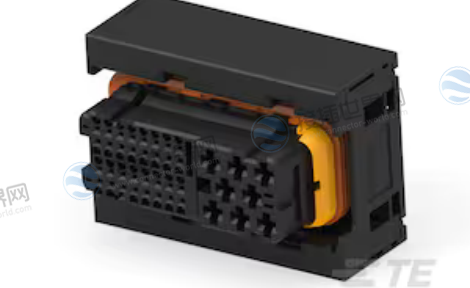

| 产品图 |
 |
| 产品型号 |
1473252-1 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 是 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到板 |
| 可密封 | 是 |
| 主要锁定特性 | 外壳集成 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 40 |
| 行数 | 4 |
| 出线角度 | 90° |
| 主要产品颜色 | 黑色 |
| 端子类型 | 母端 |
| 端子大小 | .63mm, 2.8mm |
| 对接公端宽度 (mm) | .63, 2.8 |
| 对接公端宽度 (in) | .025,.11 |
| 端子额定电流（最大值） (A) | 7.5, 30 |
| 接合对准 | 带有 |
| 接合对准类型 | 极化 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 中心线（间距） (mm) | 2.54, 2.9 |
| 中心线（间距） (in) | .1,.11 |
| 连接器高度 | 37.4 mm [ 1.47 in ] |
| 产品长度 | 54.3 mm [ 2.13 in ] |
| 产品宽度 | 31 mm [ 1.22 in ] |
| 行间距 (mm) | 2.54, 5 |
| 行间距 (in) | .1,.19 |
| 工作温度（最大值） | 120 °C [ 248 °F ] |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| 电路应用 | 电源和信号 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
| 采购入口 |
1473252-1现货 |
|
原厂手册 |
1473252-1数据手册.PDF |
二、1473252-1配套型号
配套型号
产品图
1743730-2
2109271-2
2005268-2
1746979-1
更多配套型号查询
1473252-1配套型号大全
三、1473252-1适用领域
泰科1473252-1连接器凭借其特性，适用于以下领域：
1. 汽车电子：密封设计(防尘防水)与宽温域(-40~120°C)适配车载环境，支持传感器、ECU(电子控制单元)、电池管理系统等场景的电源(30A)与信号混合传输。
2. 工业控制设备：高可靠性与极化对准设计适用于PLC、工控机柜及机器人系统，40位4行布局优化高密度布线需求，自由悬挂安装简化设备内部空间规划。
3. 医疗设备：可维修性与低故障率满足医疗仪器要求，但需注意其无应力消除功能，需配合外部固定结构使用。
4. 消费电子：黑色外壳与紧凑尺寸(37.4×54.3×31mm)适合高端家电、游戏设备等需要混合信号传输的场景。
5. 轨道交通：耐高温与抗振动特性契合列车控制系统、车载电源模块等严苛环境需求。
6. 通信设备：支持电源与信号混合传输，适用于基站、路由器等需稳定连接的场景。
限制：无应力消除及较大体积可能限制其在微型化或高频振动场景(如无人机、微型传感器)的应用，需结合外部加固设计。
四、1473252-1常见问题与解决方案
泰科1473252-1连接器在实际应用中可能面临以下常见问题及对应的解决方案：
1. 连接器位置不稳定
问题：无机械结构保证连接器位置，自由悬挂式安装易因振动或外力导致偏移。
解决方案：
使用外部支架或卡扣固定连接器，或通过粘接剂(如环氧树脂)加固外壳与设备基板。
在布线时增加扎带或线束固定点，限制连接器移动范围。
2. 长期振动导致接触不良
问题：无应力消除设计，高频振动环境下端子易松动，影响信号传输稳定性。
解决方案：
选择配套的防震胶垫或阻尼材料填充外壳内部空隙，降低振动传递。
定期检查端子压接状态，必要时重新压接或更换端子。
3. 高电流场景下的温升问题
问题：最大单端子电流30A，高负载下可能因接触电阻导致局部温升，影响寿命。
解决方案：
优化电流分配，避免单端子满载运行;采用铜合金端子替代标准PBT材质以提升导电性。
增加散热孔或风道设计，改善连接器周围散热条件。
4. 密封性能受限
问题：虽然支持密封设计，但未明确标注IP防护等级，复杂环境(如高湿度、粉尘)可能渗入污染物。
解决方案：
安装时确保密封圈完全贴合，必要时额外涂抹硅脂增强密封性。
在外部加装防护罩或使用灌封胶填充外壳缝隙。
5. 维修时端子对准困难
问题：无极化对准的机械保证，维修后易出现端子错位。
解决方案：
维修前标记端子位置，拆装时借助辅助工具(如定位夹具)确保对齐。
使用带颜色区分的端子或线缆，便于快速识别回路。
6. 体积限制空间布局
问题：尺寸较大(37.4×54.3×31mm)，密集布线场景中占用空间过多。
解决方案：
采用垂直安装或分层走线，利用立体空间优化布局。
对于高密度需求，可考虑分拆为多组小型连接器并联使用。
