泰科TE 172496-1连接器中文手册_现货采购_配套型号指南
泰科172496-1是一款高性能矩形连接器，采用母端子护套设计，支持线到板、线到线及线到设备连接。其9位2行结构搭配3mm端子尺寸与180°出线角度，确保信号传输稳定。外壳集成锁定机制与极性定位槽提升安装可靠性，PA材质外壳兼具耐用性与阻燃性（UL 94V-2级）。产品尺寸紧凑（长24mm×宽30mm×高18.8mm），适应-30℃至105℃极端环境，适用于工业控制、通信设备等场景，提供高效电缆安装解决方案。
一、172496-1中文手册
| 分类 | 详情 |
|---|---|

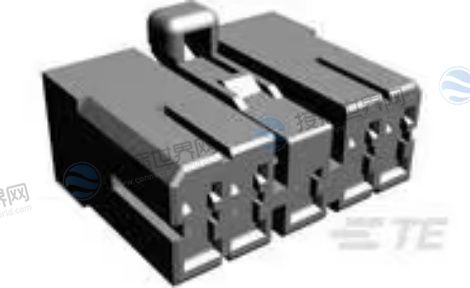

| 产品图 |
 |
| 产品型号 |
172496-1 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到板, 线到线, 线到设备 |
| 可密封 | 否 |
| 主要锁定特性 | 外壳集成 |
| 位数 | 9 |
| 行数 | 2 |
| 工作电压 (VDC) | 12 |
| 标称电压架构 (V) | 12 |
| 出线角度 | 180° |
| 主要产品颜色 | 土黄色 |
| 端子类型 | 母端 |
| 端子大小 | 3mm |
| 对接公端宽度 | 3 mm [ .118 in ] |
| 接合对准 | 带有 |
| 接合对准类型 | 极性定位槽 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PA |
| 中心线（间距） (mm) | 5, 7 |
| 中心线（间距） (in) | .197,.276 |
| 连接器高度 | 18.8 mm [ .74 in ] |
| 产品长度 | 24 mm [ .945 in ] |
| 产品宽度 | 30 mm [ 1.181 in ] |
| 行间距 | 3.4 mm [ .134 in ] |
| 工作温度（最大值） (°C) | 70, 75, 80, 85, 90, 100, 105 |
| 工作温度（最大值） (°F) | 158, 167, 176, 185, 194, 212, 221 |
| 工组温度范围 | -30 – 105 °C [ -22 – 221 °F ] |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V - 2 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
|
采购入口 |
172496-1现货 |
| 原厂手册 |
172496-1数据手册.PDF |
二、172496-1配套型号
配套型号
产品图
172773-1
172775-1
更多配套型号查询
172496-1配套型号大全
三、172496-1适用领域
1. 工业自动化设备
适用于传感器、执行器、PLC等设备的信号连接，其双排触点空腔设计和正向锁定机制可确保高抗振性与抗冲击性，满足工业环境中频繁振动和机械应力的需求。尼龙外壳(PA材质)支持-30°C至105°C的宽温工作范围，适合恶劣工况。
2. 汽车电子系统
虽然未直接标注汽车应用，但其12VDC额定电压、阻燃等级UL 94 V-2及耐高温特性(最高105°C)符合车载电气系统的安全与性能要求，可应用于线束连接、电源管理模块等场景。
3. 电力设备与电源电路
设计用于低电平和电源电路，双锁板结构防止半配接，确保触点稳定接触。12V标称电压和抗冲击性能使其适用于配电柜、电源适配器等需要可靠电力传输的场景。
4. 通信设备信号传输
适用于数字程控交换机、光电传输设备的内部信号连接，其矩形混合型结构支持线到板、线到线等多种安装方式，且符合RoHS标准，满足通信设备对信号完整性和环保的要求。
5. 医疗设备与精密仪器
阻燃材质和高绝缘性能(UL 94 V-2)可降低火灾风险，适用于医疗设备的电源与信号接口。可维修特性便于维护，减少设备停机时间。
四、172496-1常见问题与解决方案
1. 兼容性匹配问题
问题：母端子护套需与公端宽度3mm(.118in)及极性定位槽设计的公端对接，否则易连接失败。
解决方案：选用泰科同系列公端(如172495-1)，确保尺寸与极性槽对齐，避免错位。
2. 环境适应性不足
问题：不可密封设计，潮湿、粉尘环境易导致端子氧化或短路。
解决方案：在恶劣环境中加装防水套(如IP67防护套)，定期清洁并检查端子状态。
3. 安装稳定性问题
问题：自由悬挂式安装无应力消除结构，振动或拉扯易导致松动。
解决方案：使用固定夹或绑带加固，或在设备内设计卡槽固定连接器本体。
4. 端子错位风险
问题：端子位置不保证，手动安装时易因操作失误导致接触不良。
解决方案：利用极性定位槽对准公端，配合辅助工具(如定位销)确保端子精准对接。
5. 高温环境耐受性
问题：PA外壳耐温上限105°C，长期高温可能加速材料老化。
解决方案：避免持续暴露于高温(如发动机舱)，必要时选用耐高温改性PA版本。
6. 密集布线干扰
问题：行间距3.4mm、中心线间距5/7mm的紧凑布局易导致线缆缠绕或误触。
解决方案：采用分层走线或绝缘套管隔离，按电路功能分区布线。
7. 维修操作风险
问题：可维修但无明确拆解说明，自行处理可能损坏端子或外壳。
解决方案：参考供应商提供的维修手册，优先更换而非拆修，保留备用连接器。
8. 阻燃等级限制
问题：UL94V-2阻燃等级适用于一般工业，特殊防火场景不达标。
解决方案：替换为UL94V-0或更高阻燃等级的同类产品(如泰科172496-2)。
