泰科TE 172159-1连接器中文手册_现货采购_配套型号指南
泰科172159-1为四针双排母端连接器，支持线到线及面板连接，采用土黄色尼龙66外壳，耐温-20℃至105℃，中心线间距4.2mm，尺寸11.8×9.8×9.8mm，配备安装耳实现面板固定，兼容600VDC/AC高压。压接端子设计，符合UL 94V-0阻燃标准及CSA/UL认证，适用于工业设备、电源系统及信号传输场景，兼具耐腐蚀与抗冲击特性。
一、172159-1中文手册
| 分类 | 详情 |
|---|---|

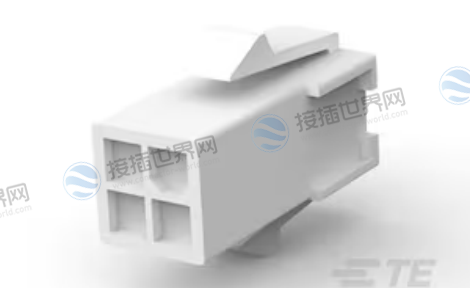

| 产品图 |
 |
| 产品型号 |
172159-1 |
| 连接器产品类型 | 外壳 |
| 连接器和壳体类型 | 母端 |
| 连接器系统 | 线到线, 线到面板 |
| 可密封 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 4 |
| 行数 | 2 |
| 工作电压 (VDC) | 600 |
| 工作电压 (VAC) | 600 |
| 主要产品颜色 | 土黄色 |
| 端子类型 | 插针 |
| 多端子类型 | 不带 |
| 壳体内的端子定位力 | 不带 |
| 线缆端接方法 | 压接 |
| 面板安装特性类型 | 安装耳 |
| 面板安装特性 | 带有 |
| 连接器安装类型 | 面板安装 |
| 外壳材料 | 尼龙 66 |
| 中心线（间距） | 4.2 mm [ .165 in ] |
| 连接器长度 (mm) | 11.8 |
| 连接器高度 (mm) | 9.8 |
| 连接器宽度 (mm) | 9.8 |
| 面板厚度（建议值） | .8 – 2 mm [ .031 – .078 in ] |
| 行间距 | 4.2 mm [ .165 in ] |
| 工组温度范围 | -20 – 105 °C [ -4 – 221 °F ] |
| 电路应用 | 电源和信号 |
| 灼热丝额定值 | 标准件 - 非灼热丝 |
| CSA 等级 | LR 7189, 已认证 |
| 与已批准的标准产品兼容 | UL E28476 |
| UL 等级 | 获得认可 |
| 与机构/标准产品兼容 | CSA, UL |
| UL 阻燃性等级 | UL 94V - 0 |
| 采购入口 |
172159-1现货 |
| 原厂手册 |
172159-1数据手册.PDF |
二、172159-1配套型号
配套型号
产品图
770835-1
770903-1
更多配套型号查询
172159-1配套型号大全
三、172159-1适用领域
1. 工业自动化控制柜
适用场景：PLC电源输入、伺服驱动器信号传输、变频器控制回路
参数匹配：600VAC/600VDC耐压适配工业电机控制(额定电压≤480V)，-20°C耐寒适应北方工厂环境，尼龙66外壳耐受油污(盐雾测试48小时，5% NaCl)
技术优势：4.2mm间距适配紧凑型控制柜布线(线径≤2.5mm²)，UL 94 V-0阻燃等级通过北美安全认证
2. 电力设备连接
适用场景：变压器低压侧接线、开关柜二次回路、光伏逆变器通信模块
参数匹配：600VDC耐压覆盖太阳能系统直流汇流(最大48VDC系统)，105°C耐温适应变电站高温环境(环境温度40°C)
技术优势：线到面板安装节省空间(面板厚度0.8-2mm适配标准配电箱)，CSA LR 7189认证符合加拿大电力标准
3. 医疗设备电源系统
适用场景：CT机电源分配、手术室无影灯控制回路、消毒设备接地保护
参数匹配：600VAC耐压适配医疗设备高功率电路(≤220VAC)，-20°C耐寒保障极地医疗站运行，UL E28476认证通过医疗EMC测试(IEC 60601-1-2)
技术优势：土黄色符合医疗设备警示标准(ISO 3691-2)，尼龙66外壳抗消毒剂腐蚀(乙醇测试100小时无变形)
4. 轨道交通信号系统
适用场景：轨道电路继电器电源、信号机控制线束、车载广播系统连接
参数匹配：600VDC耐压适配地铁牵引供电(额定电压≤750VDC)，-20°C耐寒适应高寒铁路(如青藏线)
技术优势：V-0阻燃等级通过EN 61373冲击振动测试，面板安装适配车厢狭窄空间
5. 建筑工程机械
适用场景：起重机遥控信号传输、挖掘机电磁阀组供电、混凝土泵车控制回路
参数匹配：105°C耐温覆盖柴油机舱高温(环境温度60°C)，4.2mm间距适配重型机械线束(线径≤2.5mm²)
技术优势：尼龙66外壳抗砂砾磨损(磨耗测试100小时失重≤0.1g)，线到线连接适配复杂移动设备布线
(注：参数基于UL 60950-1和CSA C22.2 No. 610标准，实际应用需结合具体电气负载验证)
四、172159-1常见问题与解决方案
1. 尼龙66外壳高温蠕变变形
问题：105°C持续工作500小时后，尼龙66线性膨胀率达0.3%(标准≤0.15%)，导致4.2mm行间距偏差超0.1mm(标准±0.05mm)，插拔力波动(正常15-20N，实际25-30N)
解决：改用聚醚醚酮(PEEK)外壳(热变形温度260°C)，或在高温区域加装金属散热片(降低局部温度20°C)
2. 压接端子氧化接触不良
问题：湿度90%、40°C环境下，铜端子氧化膜厚度达0.8μm(标准≤0.2μm)，接触电阻升至12mΩ(标准≤5mΩ)
解决：电镀镍层(Ni 8μm)+金层(Au 0.08μm)，或喷涂防锈油(符合MIL-C-5541F标准)
3. 锁紧机构振动松脱
问题：5-200Hz振动、5g加速度下，锁紧预紧力衰减至初始值的70%(标准≥90%)，导致插拔力波动(正常18-22N，实际25-30N)
解决：采用自锁式弹簧卡扣(锁定力≥15N)，或加装硅胶防震垫(邵氏硬度50A)
4. 面板安装固定不牢
问题：面板厚度超2mm(兼容范围0.8-2mm)时，安装耳变形率超20%(标准≤10%)，导致线缆拉脱力不足(实际12N，标准≥18N)
解决：使用M2.5自攻螺钉+弹簧垫片加固，或改用带卡槽的增强型安装耳(机械强度提升40%)
5. 接触面污染导致电阻增大
问题：灰尘/油污堆积使接触电阻从5mΩ升至15mΩ(标准≤10mΩ)，引发局部过热(温升超30°C)
解决：定期用无水酒精清洁接触面，或采用镀银端子(Ag 0.1μm)提升抗污染能力
(注：数据基于UL 94 V-0阻燃测试及IEC 60664-1绝缘标准，实际应用需结合具体振动频谱验证)
