TE泰科1-2287906-3是一款高性能线到板连接器，专为印刷电路板（PCB）通孔焊接设计。其结构采用单行1位配置、边缘安装方式，支持50Ω阻抗和0-6GHz工作频率，确保高频信号稳定传输。核心插针端子配有金电镀接触点以降低电阻，外部为锡电镀，增强耐腐蚀性。主体采用聚酰胺玻璃纤维增强（PA GF）材料，粉绿色壳体，工作温度范围宽达-40至105°C，符合UL 94V-1/V-2阻燃等级和SAE/USCAR-17标准。适用于工业控制、汽车电子等信号应用，提供可靠连接和紧凑安装（高度5mm、长度24.5mm）。

一、1-2287906-3中文手册

分类	详情

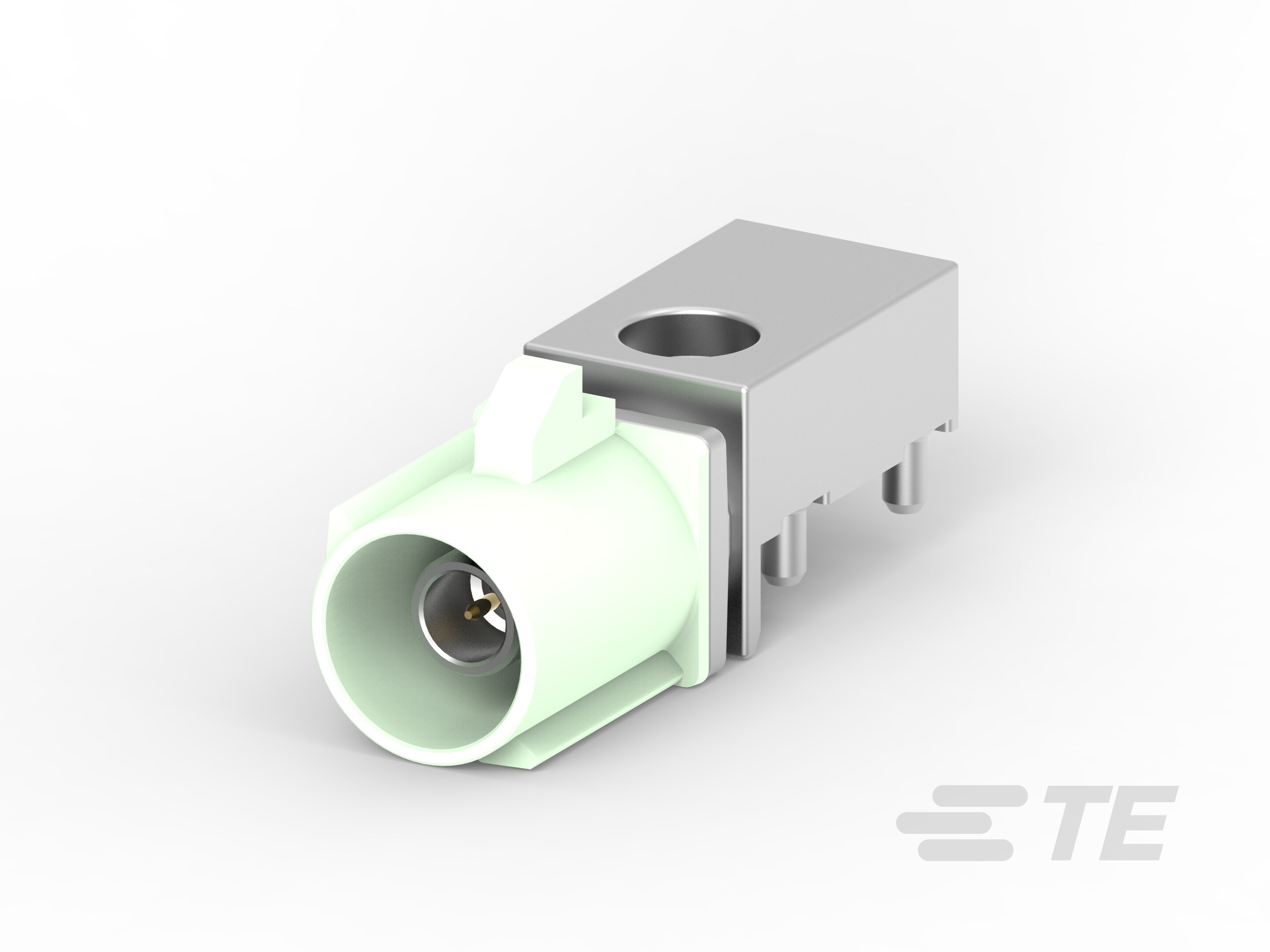

产品图
产品型号	1-2287906-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2287906-3现货
原厂手册	1-2287906-3数据手册.PDF

二、1-2287906-3配套型号

三、1-2287906-3适用领域

泰科1-2287906-3连接器基于其宽工作温度范围、稳定信号传输特性及紧凑PCB安装设计，适用于以下领域：

1. 工业控制与自动化系统：主体材料PA GF（耐温-40℃至105℃）提供良好的机械强度，适应高振动环境如电机驱动单元或PLC控制器，1位单行布局简化传感器信号与设备控制链路的连接，确保可靠数据传输。

2. 汽车电子模块：键控代码N机制防止端子误插，PCB边缘安装支持车载ECU或线束接口的紧凑布局，金接触件电镀保障低电阻信号传输，适用于行车安全系统的稳定集成。

3. 通信与网络设备：工作频率0-6GHz适配路由器、交换机等内部线到板信号传输，5mm低高度设计优化空间利用率，同时中心端子金电镀增强抗干扰性，满足高频数据传输要求。

4. 消费电子产品：如家用电器或便携设备，粉绿色外壳便于模块化识别，通孔焊接安装简化维护流程，耐温性能确保长时间运行可靠性，支持电源或控制电路的灵活布设。

该连接器通过键控对中机制、宽温度适应性及金-锡电镀系统，在复杂应用中保障长期连接的稳定性与电气性能。

四、1-2287906-3常见问题与解决方案

安装松动或脱落

问题： PCB安装方式为边缘安装，固定类型为焊尾，结构缺乏额外支撑，在振动或外力作用下易造成连接器移位或脱离。

方案： 引入应力消除附件（如卡扣或绑带），确保电缆负载分布均匀；或在安装点附近增加机械支撑结构分散应力，提升整体稳定性。

密封性不足

问题： 产品设计未提供密封功能，防护等级有限，在潮湿环境或高湿度条件下污染物可能渗入内部电路。

方案： 控制使用环境湿度（建议≤80%RH），定期清洁接口区域；必要时采用硅胶密封圈或外部防护增强防水性能。

端子接触不良

问题： 插针端子直径仅0.51mm，接触部镀金但易受压接不当或氧化影响，导致接触电阻升高或不稳定信号传输。

方案： 严格按接合高度公差（±0.2~0.5mm）操作压接过程，使用专用工具清除端子氧化层；若检测到电阻异常，及时更换端子确保电气连续性。

外壳变形或退化

问题： PA GF外壳材料在温度接近105°C上限时易软化变形，且长期暴露于腐蚀性或高温环境会加速材料退化。

方案： 避免用于强酸/碱或持续高温工况；高温场景优先选用金属外壳替代型号，并定期执行目视检查以评估外壳完整性。

键控错位或连接偏差

问题： 键控代码为N，若与匹配公端未正确对齐，可能因安装误差导致机械不匹配或信号中断。

方案： 安装前务必验证公母端键控代码一致，并利用对准工具辅助定位，确保连接器精准对接后固定。
