TE 2-2287906-0 50Ω高频线到板信号连接器现货
泰科2-2287906-0是一款高频信号传输的单针通孔焊接线对板连接器，适用于印刷电路板。其设计符合50Ω阻抗要求，支持最高6GHz的工作频率范围。该连接器采用水蓝色阻燃增强尼龙（PA GF）壳体，中心接触件及端子接触部分镀金以确保信号完整性与耐腐蚀性，外部端子镀锡。工作温度范围宽达-40°C至105°C，满足UL 94V-1 | V-2阻燃等级及SAE/USCAR-17标准，适配工业及汽车电子应用环境。结构上配备前端面板安装卡扣和焊尾固定，尺寸为24.5mm×7.5mm×5mm（长×宽×高）。
一、2-2287906-0中文手册
| 分类 | 详情 |
|---|---|

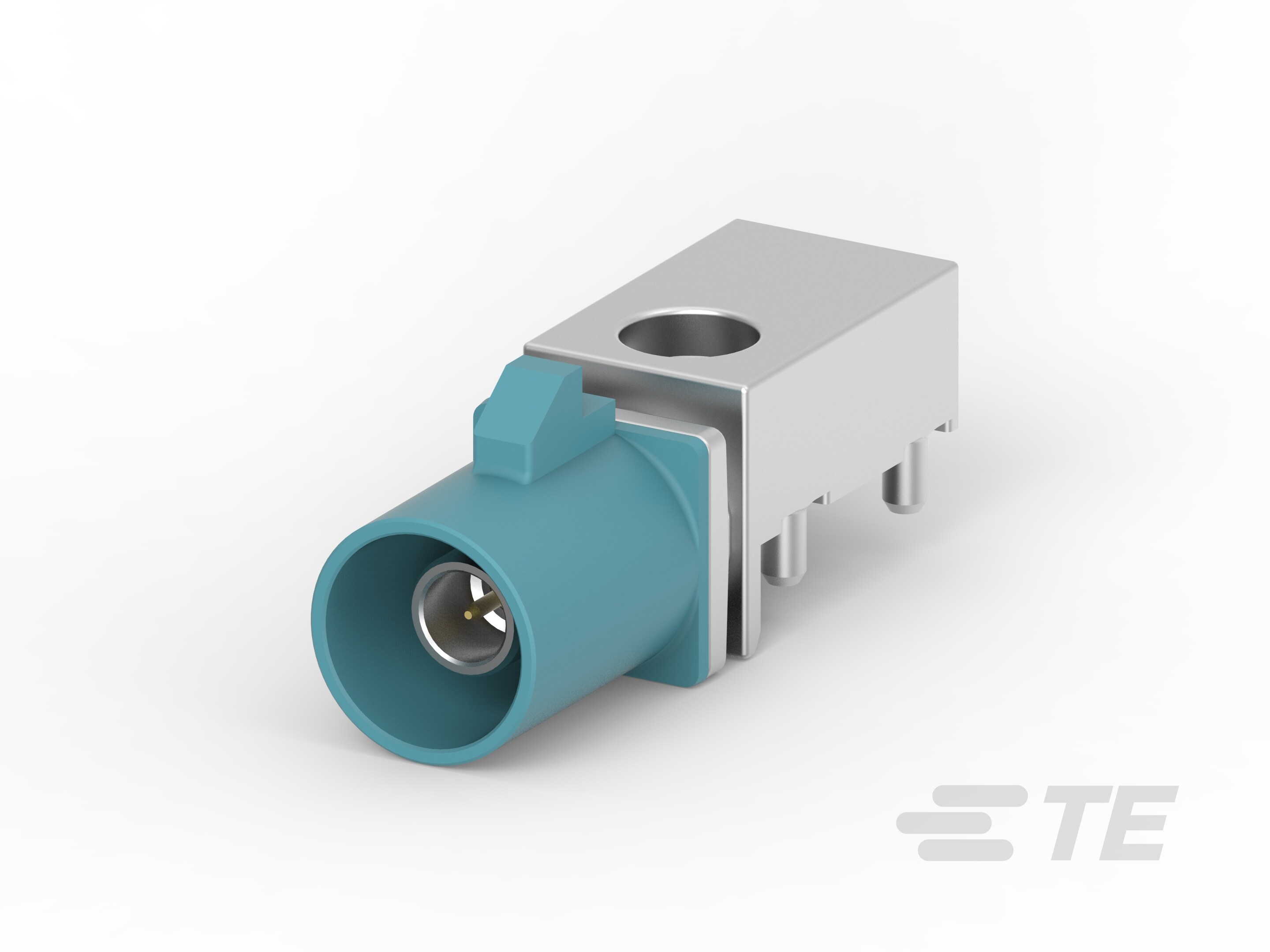

| 产品图 |  |
| 产品型号 | 2-2287906-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | Z |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 水蓝色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287906-0现货 |
| 原厂手册 | 2-2287906-0数据手册.PDF |
二、2-2287906-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2-2272519-0 | 暂无 |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 2-2287906-0配套型号大全 |
三、2-2287906-0适用领域
泰科2-2287906-0连接器凭借其高性能电气特性、宽温适应性及稳健PCB设计，广泛应用于以下领域：
1. 工业自动化与控制设备：PA GF主体材料（耐温-40°C至105°C）结合UL 94V-1 | UL 94V-2阻燃等级，提供机械强度与热稳定性，适用于工厂控制器、机械手臂等高振动环境中信号链路的稳定传输。通孔-焊接端接与焊尾固定确保PCB边缘安装时的可靠连接。
2. 汽车电子与车载系统：兼容SAE/USCAR-17标准，50Ω阻抗匹配与中心端子金镀层支持精密信号传输，适用于ECU、传感器接口及线束管理，端子对准机制（键控代码Z）防止误插，保障行车安全与系统可靠性。
3. 通信及数据传输设备：0–6000 MHz工作频率范围适配高速信号需求，水蓝色壳体便于设备内部识别，线到板连接方式支持路由器、基站板级布线，1位单行布局优化空间利用率并抑制干扰。
4. 家用电器与消费电子：紧凑尺寸（5mm高度×24.5mm长度×7.5mm宽度）结合锡镀层PCB固定，简化小型家电（如智能控制器、电源模块）的PCB集成，宽温范围确保不同环境下的持续运行稳定性。
5. 通用电子信号处理系统：插针端子与金接触件提供低电阻连接，适用于测试仪器、控制面板等场景，应力消除结构与前端安装设计增强耐用性，水蓝色外壳提升设备调试的辨识度。
该连接器通过精准阻抗控制、耐热材料及标准化安装，实现高可靠性信号传输；水蓝色壳体强化工业场景的可视化管理，满足从严苛工业到精密电子的多功能需求。
四、2-2287906-0常见问题与解决方案
1. 安装稳定性不足
问题：板边缘安装时焊尾应力集中，机械振动易导致焊点疲劳断裂。
方案：在PCB布局时增加定位柱辅助固定，焊接后使用环氧胶加固焊点，避免自由端受力。
2. 端子接触电阻异常
问题：Φ0.51mm金镀层插针易因微动磨损或污染导致接触阻抗上升（>50Ω）。
方案：采用防静电镊子操作插针，定期使用异丙醇清洁接触面，过流场景严格限制在1A内。
3. 高频信号衰减
问题：6GHz高频应用时，非屏蔽设计易受电磁干扰，导致信号完整性下降。
方案：在PCB接地层包围连接器安装区，信号线追加磁珠滤波，工作频率＞3GHz时建议缩短走线至≤10mm。
4. 外壳热变形风险
问题：PA GF材质在连续105℃高温环境下可能发生蠕变，导致键准定位偏差。
方案：持续工作温度控制在85℃以下，高温环境优先选用金属外壳替代型号，每季度进行插拔力测试（标准值5-10N）。
5. 键控装配错误
问题：Z型键控代码需精确匹配公端，错位插接可能引起端子弯折。
方案：使用带偏振检测的治具预装，公母端间距保持0.5±0.1mm间隙。
