泰科TE 2-2287906-3 线到板连接器 高频信号传输 现货
泰科2-2287906-3是一款单引脚（1位）、线对板射频连接器，专为PCB边缘安装设计。其工作频率范围达0-6000MHz，特性阻抗为50Ω，核心接触件采用金镀层，确保射频信号的高稳定性。外壳由PA GF材料制成并呈信号蓝色，具有通孔焊接端接方式和焊尾固定结构，可在-40°C至105°C宽温环境下工作。符合UL 94V-1/V-2阻燃标准与SAE/USCAR-17兼容规范，适用于要求小尺寸（24.5mm×7.5mm×5mm）及高可靠性的PCB信号传输场景。
一、2-2287906-3中文手册
| 分类 | 详情 |
|---|---|

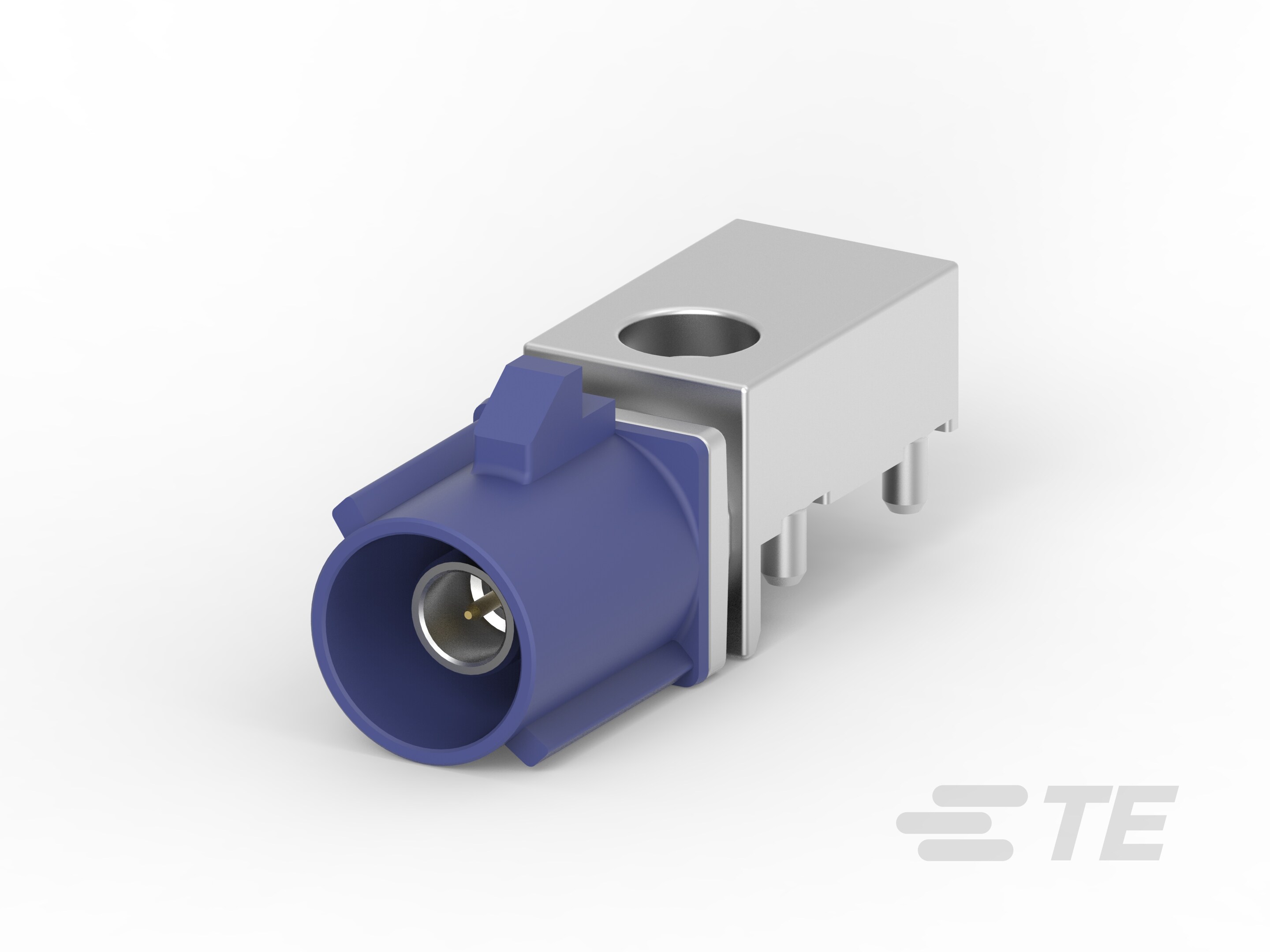

| 产品图 |  |
| 产品型号 | 2-2287906-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | C |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 信号蓝 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287906-3现货 |
| 原厂手册 | 2-2287906-3数据手册.PDF |
二、2-2287906-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-3 | 暂无 |
| 更多配套型号查询 | 2-2287906-3配套型号大全 |
三、2-2287906-3适用领域
1. 工业自动化与控制系统
PA GF（玻璃纤维增强尼龙）壳体与UL 94V-1/V-2阻燃等级，结合-40℃至105℃宽温域工作能力，适应PLC控制柜、电机驱动单元等高热环境。通孔焊接式PCB安装确保印刷电路板边缘连接的机械稳定性，1位单行布局（24.5mm紧凑长度）满足设备内部空间受限场景。
2. 汽车电子模块
SAE/USCAR-17标准兼容性与键控代码C设计，防止车载ECU、传感器接口的误插风险。50Ω阻抗匹配与6GHz高频传输能力（0-6000MHz工作频段），支持车载摄像头、雷达信号传输系统的高保真数据连接。
3. 医疗仪器内部布线
PA GF材料耐受常规消毒流程，焊接固定端接方式避免液体渗入风险。信号蓝色外壳提供快速视觉识别，适配监护设备、便携诊断仪等密闭空间的线对板连接需求。
4. 通信及数据中心设备
金镀层（Au）端子接触件优化高频信号完整性，降低插损。7.5mm超薄宽度与板安装结构，适用5G基站BBU、路由器等设备的板载射频端口紧凑布线。
5. 精密仪器仪表
插针端子（直径0.51mm）与精准PCB对准机制保障微电流信号传输可靠性，-40℃低温启动特性拓展至工业级测试设备、环境监测仪表的极端工况应用。
--
该连接器通过通孔焊接固定、高频阻抗匹配及宽温域适应性，在信号传输场景中实现抗振动与电磁干扰的持久连接，信号蓝色壳体同步提升工业组件的视觉可管理性。
