泰科TE 2-2287906-9 线到板高频金端子信号连接器 现货

泰科 2-2287906-9 是一款单针（1位）、50Ω阻抗的线对板连接器，设计用于印刷电路板（PCB）的边缘安装（安装方向为边缘）。其主体采用PA GF（尼龙加玻璃纤维）材质，呈淡棕色，尺寸为长24.5mm×宽7.5mm×高5mm。该连接器采用通孔焊接方式进行板端固定，安装端与中心接触端子均使用金（Au）镀层以保证良好电接触性能，外部端子及PCB保持特性电镀则采用锡（Sn）。插针直径为0.51mm，额定电流最大1A，工作温度范围宽达-40℃至105℃，可支持信号传输应用及0至6000MHz的工作频率，符合UL 94V-1/V-2阻燃等级与SAE/USCAR-17标准兼容。具备前端安装面板安装方式，并带有接合固定结构。

一、2-2287906-9中文手册

分类	详情

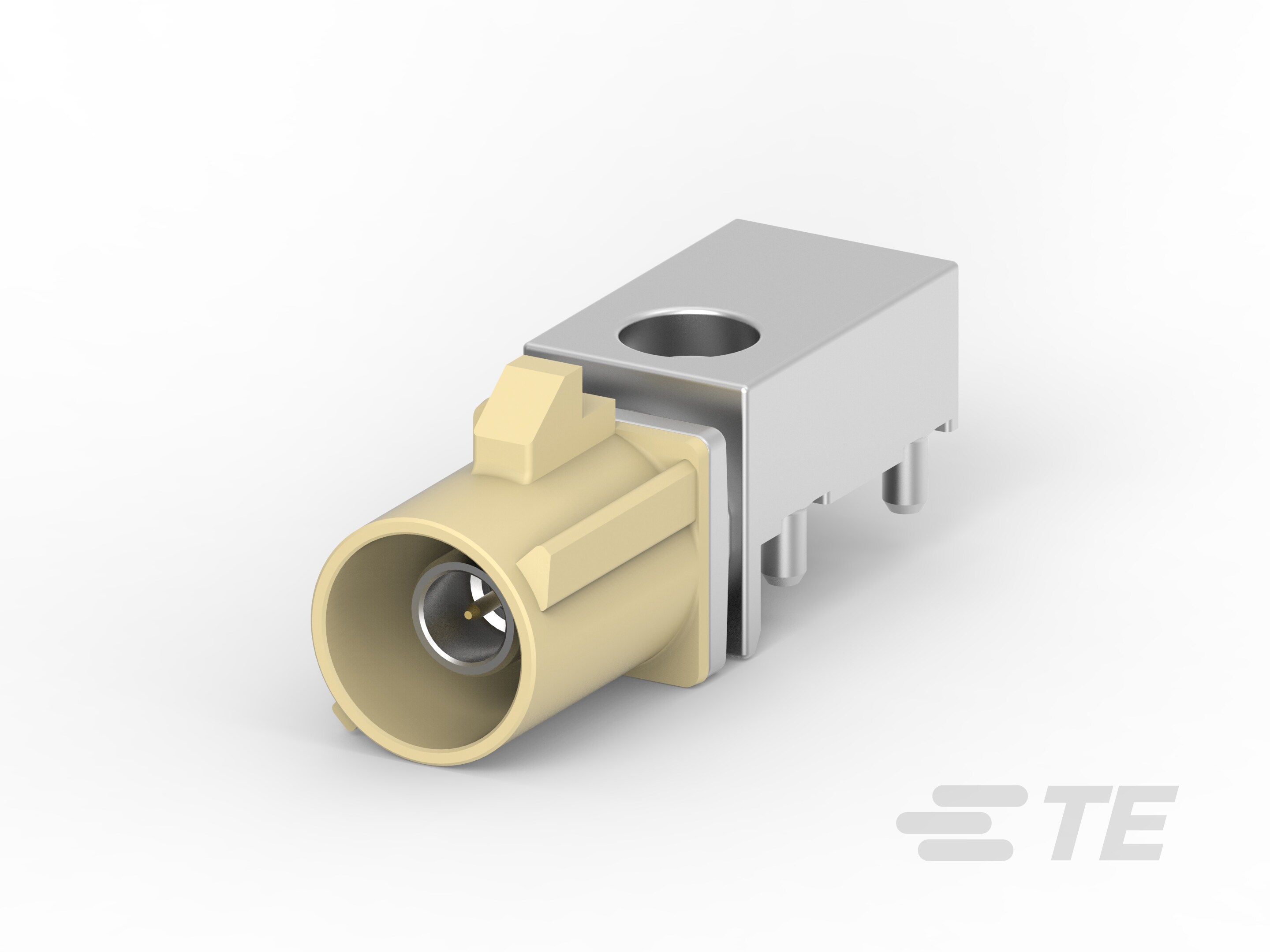

产品图
产品型号	2-2287906-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287906-9现货
原厂手册	2-2287906-9数据手册.PDF

二、2-2287906-9配套型号

三、2-2287906-9适用领域

泰科2-2287906-9连接器采用线到板设计，具备高可靠性信号传输能力，适用于以下领域：

1. 工业自动化与控制系统：PA GF主体材料（耐温-40°C至105°C）及边缘安装方式支持振动环境下的稳定连接，适配传感器信号传输和控制电路。

2. 汽车电子应用：PCB安装固定和通孔端接机制保障车载设备（如ECU接口）的精准对接，工作温度范围满足车内极端环境要求。

3. 通信网络设备：高频范围（0–6000MHz）及50Ω阻抗匹配设计优化信号完整性，支持路由器、基站内部线到板互联。

4. 消费电子与家用电器：紧凑尺寸（高度5mm、宽度7.5mm）和单比特位布局简化小型设备内部布线，适用于电器控制板的可靠连接。

5. 航空航天与国防系统：UL 94V-1 | UL 94V-2阻燃等级及宽温域适应苛刻场景，确保航天仪器仪表信号链路的长期稳定性。

该连接器凭借边缘安装结构、高频性能及材料耐用性，在严苛电子系统中实现高效稳定连接，淡棕色外壳提升工业环境识别度。

四、2-2287906-9常见问题与解决方案

1. 焊点应力开裂

问题：焊尾式安装依赖PCB焊点受力，机械振动或线缆拉扯易导致焊点疲劳断裂。

方案：增设PCB加强固定柱，线缆入口处使用应变托架分散外力；定期检查焊点完整性（建议周期≤6个月）。

2. 非密封设计污染风险

问题：非IP防护设计在粉尘/潮湿环境中，污染物侵入导致端子间绝缘下降（尤其工作频率达6GHz时更敏感）。

方案：控制环境湿度≤80%RH，关键应用场景增加防尘罩；每季度使用压缩气体清洁端子区。

3. 金镀层插针污染失效

问题：0.51mm直径金镀插针（接触部Au层）易吸附硫化物/有机物，接触电阻上升影响高频信号（0-6000MHz）。

方案：使用无纺布蘸异丙醇轻拭接触面；避免手指直接触碰插针，操作时佩戴防静电手套。

4. 尼龙壳体高温蠕变

问题：PA GF材质在持续>90℃环境（接近105℃极限值）易发生塑性变形，导致PCB安装偏移。

方案：高温应用（≥85℃）改为金属壳体型号；安装间距预留≥0.5mm热膨胀余量。

5. 焊接温度超标损伤

问题：通孔焊接时温度＞260℃或时长＞5秒，易造成尼龙壳体熔融变形（熔点约220℃）。

方案：严格管控波峰焊参数：预热≤120s/峰值255±5℃/焊接≤3s；建议使用热风焊枪局部返修。
