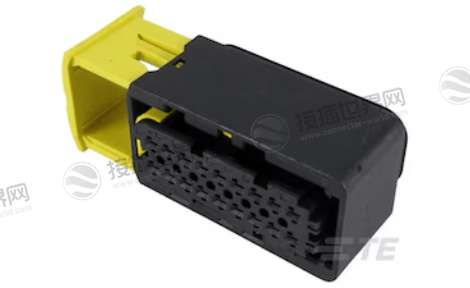

泰科1-1563759-1 MCON连接器护套18位高密度 20A宽温电源连接
泰科1-1563759-1是一款MCON系列18位（2行）母端子护套，具备IP67高防护等级，支持12/24/48V宽电压，额定电流20A，外壳为黑色PBT GF30材料，工作温度-40℃至140℃，通过UL 94V-0认证，适用于严苛环境的汽车电源线对线连接。
一、泰科1-1563759-1中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1-1563759-1 |
现货采购入口 |
1-1563759-1现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 是 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到线 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 18 |
| 行数 | 2 |
| 工作电压 (VDC) | 60 |
| 标称电压架构 (V) | 12 | 24 | 48 |
| 出线角度 (°) | 90° | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | 1.5mm（注：图片中“1.5K”应为输入误差） |
| 对接公端宽度 | 1.5 mm [.059 in] |
| 端子额定电流（最大值）(A) | 20 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT GF30 |
| 中心线（间距） | 4 mm [.157 in] |
| 连接器高度 | 31.25 mm [1.23 in] |
| 产品长度 | 67.2 mm [2.646 in] |
| 产品宽度 | 25.7 mm [1.012 in] |
| 工作温度范围 | -40 – 140℃ [-40 – 284℉] |
| 工作温度（最大值） | 140℃ [284℉] |
| 电路应用 | 电源 |
| UL 阻燃性等级 | UL 94V-0 |
| IP 等级 | IP67 |
| 封装方法 | 包装 |
| 封装数量 | 230 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、泰科1-1563759-1应用领域
场景一：新能源商用车(如电动卡车、环卫车)的集成化上装控制系统
专用车辆的上装设备(如搅拌桶、垃圾压实器、升降平台)电控系统日趋复杂，需要集中接口。
具体连接对象：

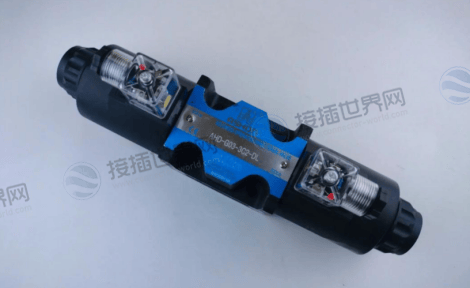

上装控制单元：作为总接口，连接多个液压比例阀电磁铁(每组需电源与PWM信号)、位置传感器(如倾角、压力)、照明灯具及操作面板信号。IP67防护可应对冲洗车身的作业要求。

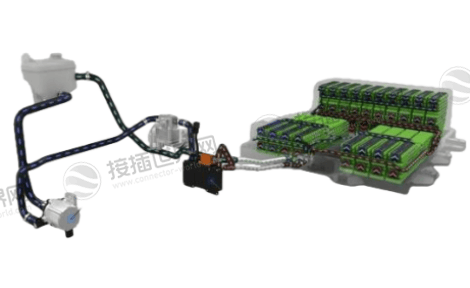

电池热管理扩展单元：连接分布在车厢或底盘上的多个辅助散热风扇、液冷回路阀门的电源与控制线束。
场景二：工业户外机柜与能源设备的内部配电与信号汇流
在密封的户外控制柜内，需要将来自不同PCB板卡或模块的线路引出柜体，或进行内部跨单元连接。
具体连接对象：

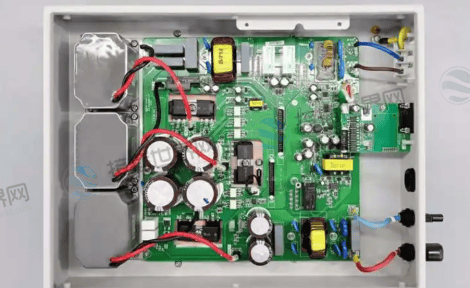

光伏逆变器或储能变流器的内部控制单元：连接来自多个MPPT控制器、风扇调速模块、状态显示单元的电源与通信线缆的密封接口。

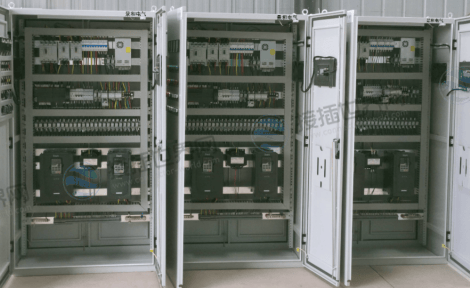

户外工业PLC柜：作为主PLC与多个远程防水I/O模块之间的主干连接器，同时传输24VDC电源和现场总线信号(如CANopen)。
场景三：特种农业与工程机械的智能化驾驶舱或作业臂控制
机械的智能化带来传感器和电控执行器的数量激增，需要可靠的集中连接点。
具体连接对象：
智能驾驶舱控制中枢：集成连接多路视频摄像头、雷达传感器、操控手柄/触摸屏及舱内环境控制设备的线束。高密度满足信息交互需求，密封性应对驾驶室内的灰尘与冷凝。

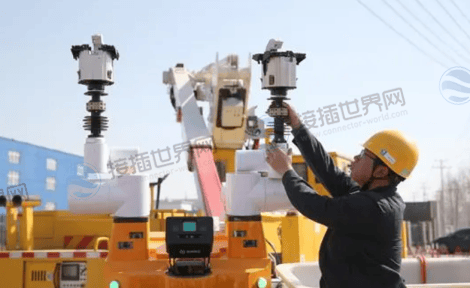

挖掘机或装载机智能作业臂控制器：连接多路惯性测量单元、油缸位移传感器、阀组先导控制信号的接口，工作于高振动、多油污和温差大的环境。
场景四：高端测试设备与自动化产线模块的快速对接接口
模块化设计的设备，需要高可靠、多针脚的快速对接接口以便于维护和更换。
具体连接对象：

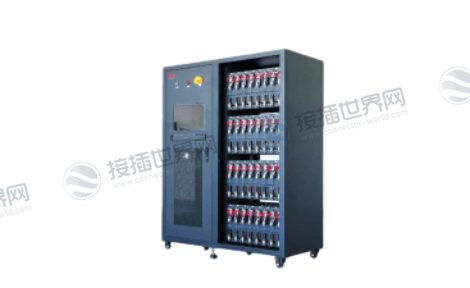

电池测试柜的模块化抽屉单元：连接抽屉内电子负载、数据采集卡与机柜背板电源及通信总线的接口。

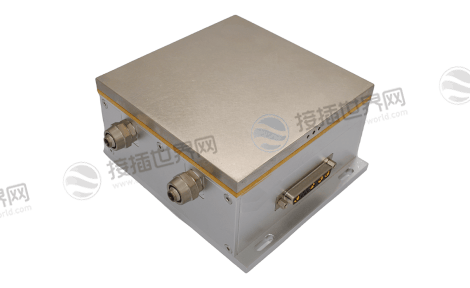

半导体温控测试平台：为测试座提供多路精密温度控制(TEC)电源和多点温度反馈信号的密封连接。
三、关键选型、安装与维护的系统性指南
1.实现高密度IP67密封的“协同作战”：
18路电路的独立密封是巨大挑战，要求整个系统的高度协同：
无懈可击的配对：必须与具备相同键控代码(A)、密封结构和耐温等级的公头护套配对。
精密的端子与密封圈：必须使用指定的、带有全周向硅橡胶密封圈的母端子。每个端子的密封圈与护套内孔的过盈配合是防护基础。
线缆一致性管理：所有18根线缆的外径必须高度一致，并符合规格。任何一根线缆外径偏大或偏小，都会破坏对应孔位的密封，可能导致连锁失效。
2.双出线角度(90°/180°)的布局战略价值：
90°出线是空间优化利器。对于安装在设备侧壁或需要线束紧贴外壳走线的场景，它能将线束的庞大“尾部”转化为紧贴墙面的“扁平”布局，极大节省设备内部宝贵的纵深空间。
180°出线适用于线束需要直接向后延伸，进入线槽或管道的场景。这一选择必须在机械设计初期确定，因为它决定了连接器在面板上的安装方向。
3.中功率混合应用的热管理与电流规划：
热耦合分析：虽然单路20A，但当多路(如超过6路)同时接近满载运行时，连接器内部会产生显著热量。应避免将其安装在密闭无风或邻近其他热源的位置。
电路智能分配：在布局电路时，应将大电流路径在双排间交错布置，避免热量集中在某一区域。可考虑将信号回路(<1A)与功率回路(>10A)间隔排列，利用信号回路作为“热隔离带”。
4.“电缆安装”下的高密度线束工程挑战：
应力消除是重中之重：18根线束，尤其是部分承载10A以上电流的较粗线缆，组合在一起具有可观的重量和刚度。必须在连接器出口5cm内设计一个坚固的、与设备结构相连的线束夹板，完全吸收线束的静态重量和动态摇摆应力，保护脆弱的插接界面。
分支与标识：高密度线束应有清晰的分支规划和永久性标识(如色环或标签)，以便于安装、调试和后续维修时的电路追溯。
泰科1-1563759-1是一款为构建恶劣环境下复杂子系统的“集成化电气接口”而设计的高端密封连接器。
它通过1.5mm/20A的平衡设计、18位双排的高密度布局、以及IP67+140℃的顶级环境规格，精准服务于新能源商用车上装系统、户外工业控制柜、智能工程机械核心控制单元等需要将“多路中等功率与信号汇于一口”的关键节点。
选择它，意味着为系统的模块化、集成化和高可靠性设立了新的硬件标准。对工程师而言，它提供了简化架构、提升防护等级的强大工具;对生产与采购而言，则意味着对组件一致性、装配精度和线束管理提出了体系化的更高要求，其回报则是产品整体竞争力的跃升。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
