矢崎7122-6329-40 91系列M-LC端子盒 2极公头 20A大电流
矢崎7122-6329-40是一款91系列M-LC类型2极公头端子盒，采用灰色PBT材质，端子尺寸6.30mm，产品参考允许电流20A，带有卡扣安装结构，工作温度-40℃至100℃，适用于大电流线对线连接，兼容7114-2872/2882/2883系列端子。
一、矢崎7122-6329-40中文数据手册
| 项目 | 内容 |
|---|---|

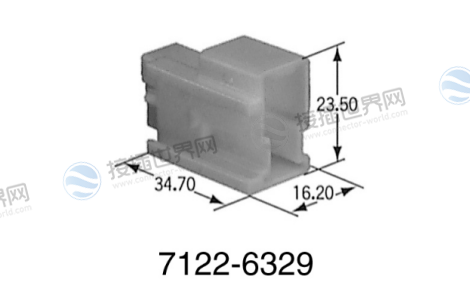

| 产品图纸 |
 |
| 产品型号 |
7122-6329-40 |
现货采购入口 |
7122-6329-40现货 |
| 品种 | 端子盒 |
| 系列 | 91连接器 M-LC类型 |
| 接插件品番 | 7123-6329-40 |
| 连接类型 | 线对线连接器 |
| 防水类型 | 非防水 |
| 公母 | 公 |
| 极数 | 2 |
| 端子尺寸(mm) | 6.30 |
| 材质 | PBT |
| 尺寸(mm)（制品外形）- 长度 | 34.70 |
| 尺寸(mm)（制品外形）- 宽度 | 16.20 |
| 尺寸(mm)（制品外形）- 高度 | 23.50 |
| 表面处理 | 无 |
| 色相 | 灰色 |
| 混合 | NO |
| 卡扣安装构造 | 有 |
| 适用螺栓 | 无 |
| 适配孔尺寸(mm) | Min/Max 无 |
| 适配板厚(mm) | Min/Max 无 |
| 电流区分 | 大电流 |
| 产品规格编号 | 无 |
| 操作说明番号 | 无 |
| 容许电流(参考值) | 20A(参考值) |
| 低电压低电流电阻 | 3mΩ以下(初期值) |
| 绝缘电阻 | DC500V 100MΩ以上 |
| 耐电压 | AC1000V(1分钟) |
| 使用温度范围 | -40℃～100℃ |
| 端子 | 7114-2872-02、7114-2882-02、7114-2883-02 |
| 橡胶栓 | 无 |
| 空塞子 | 无 |
| 安装可能零部件 | 无 |
二、矢崎7122-6329-40应用领域
场景一：商用车辆与特种车辆驾驶舱内的专用大功率负载接口
驾驶室内新增或独立的电子设备，需要可靠且易于安装的电源接口。
具体连接点位：

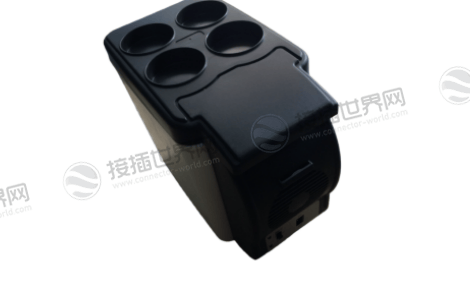

车载冷藏/保温箱的专用电源接口，此类设备功率大(10-15A)，且通常为后装或选装，卡扣安装便于在仪表台侧板或货舱隔板上快速开孔固定。

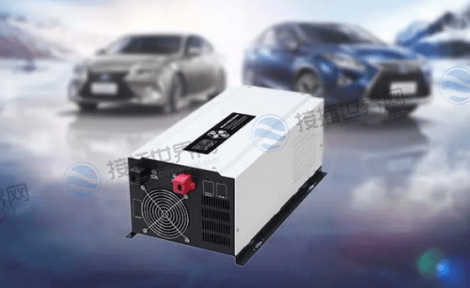

大功率逆变器(DC-AC)的输入或输出端子盒，作为与车辆主线束或负载设备的连接节点。

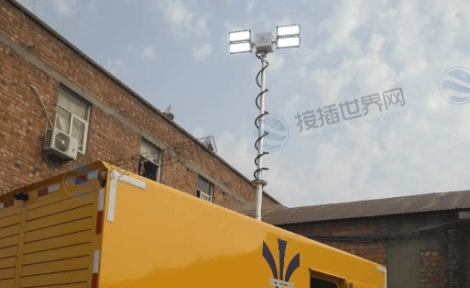

工程机械、农用机械驾驶室内，为附加的作业照明灯、风扇或加热器提供的独立开关控制后的电源输出口。
场景二：新能源汽车(xEV)低压附件系统的分支连接点
在电动汽车的干燥舱室内，为新增低压大功率附件提供配电节点。
具体连接点位：

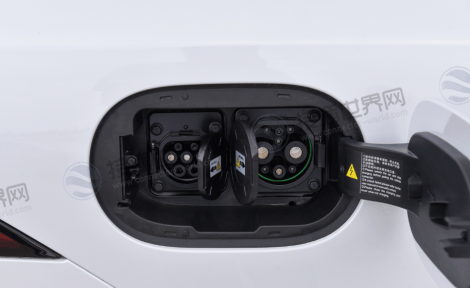

直流充电口的低压唤醒与控制线路的对接端子盒。

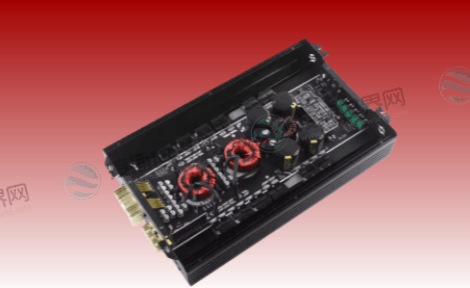

车载娱乐系统中，大功率D类功放的独立电源输入接口。

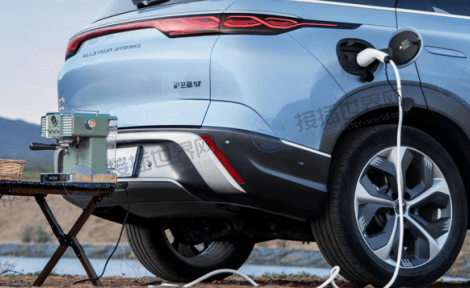

外接V2L(车辆对外放电)设备配套接口的舱内连接端。
场景三：工业自动化设备外围的电机与加热器接口
设备外部需要连接独立驱动单元，且要求便于拆卸维护。
具体连接点位：

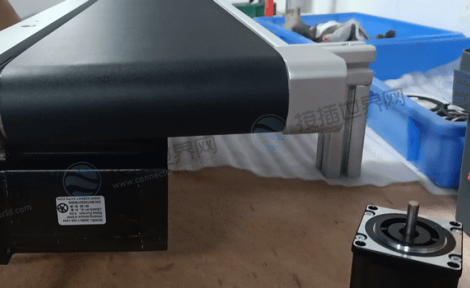

小型输送带电机、螺杆上料电机的电源快接接口。卡扣安装便于在设备钣金外壳上快速部署和更换。

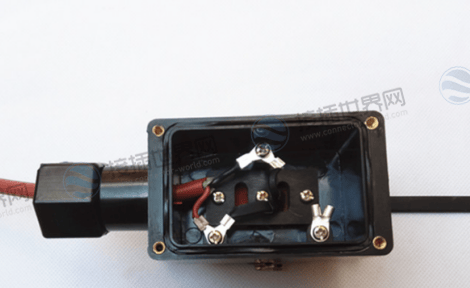

料仓或管道加热带的电源连接盒，其双极设计正好对应加热带的进出线，且耐温性符合要求。

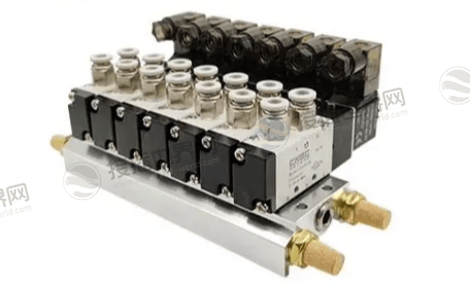

控制柜到现场大功率电磁阀组中单个阀门的独立电源接口，便于故障排查与部件更换。
场景四：通信与能源机柜内部的辅助设备配电
在机柜有限空间内，为风扇、备用电源等设备提供整洁的接线点。
具体连接点位：
机柜散热风扇组的集中供电分配端子盒。
服务器机柜中，为特定设备(如磁盘阵列)提供的冗余电源输入接口。
三、关键选型与系统集成指南
1. “适配端子”的精准匹配逻辑：
参数列出的三个适配端子型号(7114-2872-02等)至关重要。它们通常对应不同的导线压接范围(例如，覆盖1.0-2.0mm²，2.0-3.0mm²等截面)。工程师必须根据实际负载电流和线径规范，为这个双极外壳选择合适的端子型号，以确保最优的压接质量和载流性能。采购时必须将外壳与端子作为组合件进行管理。
2.卡扣安装的设计实施要点：
开孔精度：需要严格按照产品图纸在安装面板上加工矩形安装孔。孔的尺寸和公差直接影响卡扣的锁紧力和密封性(对防尘而言)。
面板材质与厚度：需确认卡扣设计所兼容的面板厚度范围(虽然参数未给出，需参考详细图纸)，确保面板具有足够的强度与刚性以支撑连接器和线束的重量。
3.电气性能的深度应用考量：
耐压优势的应用：1000VAC的耐压能力，使其在24V或48V系统中拥有极高的安全裕度。在混合动力/电动汽车的低压系统中，能有效隔离来自高压系统的感应电势，提升安全性。
电流与散热管理：20A为参考值，实际应用时应根据环境温度、线束捆绑密度进行降额设计。对于连续满载或接近满载的应用，建议评估端子盒周围的空气流通情况。
4.作为“可维护中断点”的系统价值：
此端子盒在系统中创造了一个标准的、可重复插拔的接口。其核心价值在于模块化与可维护性：当下游负载(如风扇、加热器)需要更换或维修时，可以仅在此节点断开，无需切割或破坏主干线束，极大地降低了维护复杂度和成本。
矢崎7122-6329-40端子盒是一款“功能驱动型”连接解决方案，它通过双极、大电流、卡扣安装、非防水的精准组合，完美满足了需要在受保护干燥环境内，快速部署并可靠维护独立双线大功率回路的需求。
它活跃于商用车辆附加设备供电、工业外围电机接口、机柜辅助配电等场景。
选择它，意味着在电气设计中采纳了一种高性价比、高可靠性且便于生产和售后维护的连接策略。
对工程师而言，其价值在于简化的设计和快速的安装。
对采购与维修人员而言，其带来的标准化接口和易维护性，能有效降低全生命周期的总成本。
它的成功，始于对“非防水”和“卡扣安装”这两个特性的准确理解和场景化应用。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
