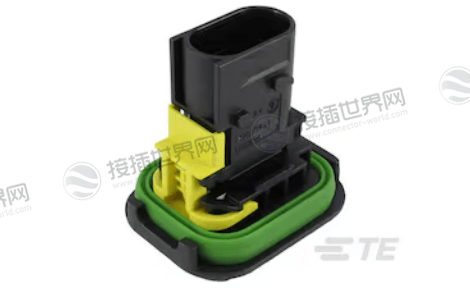

泰科1-1703843-1 MCON 1.6mm连接器护套 宽温-40~140℃
泰科1-1703843-1是一款MCON 1.6mm系列3位公端子护套，具备IP67高防护等级，支持12/24/48V宽电压，额定电流20A，外壳为黑色PBT材料，工作温度-40℃至140℃，通过UL 94V-0认证，适用于严苛环境下的汽车及工业电源线对线连接。
一、泰科1-1703843-1中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1-1703843-1 |
现货采购入口 |
1-1703843-1现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 可密封 | 是 |
| 主要锁定特性 | 外壳集成 |
| 连接器系统 | 线到线 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 3 |
| 行数 | 1 |
| 工作电压 (VDC) | 60 |
| 标称电压架构 (V) | 12 | 24 | 48 |
| 出线角度 (°) | 90° | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | A |
| 端子类型 | 公端 |
| 端子大小 | 1.6mm |
| 对接公端宽度 | 1.6 mm [.063 in] |
| 端子额定电流（最大值） (A) | 20 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 否 |
| 应力消除 | 按附件添加 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PBT GF |
| 中心线（间距） | 4 mm [.157 in] |
| 连接器高度 | 29.8 mm [1.173 in] |
| 产品长度 | 37.5 mm [1.476 in] |
| 产品宽度 | 47.05 mm [1.852 in] |
| 工作温度范围 | -40 – 140℃ [-40 – 284℉] |
| 工作温度（最大值） | 140℃ [284℉] |
| 电路应用 | 电源 |
| UL 阻燃性等级 | UL 94V-0 |
| IP 等级 | IP67 |
| 封装方法 | Box |
| 封装数量 | 450 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、泰科1-1703843-1应用领域
场景一：商用车辆与工程机械的电动化辅助系统
这些设备振动剧烈，环境充斥着泥浆、高温与化学腐蚀。
具体连接点位：

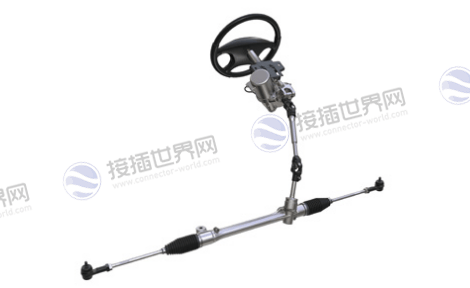

电动转向助力系统：连接转向控制单元与三相无刷助力电机的动力接口。IP67防护可应对底盘下方的泥水飞溅。
电动冷却风扇：为发动机散热器或中冷器提供动力的三相风扇电机的电源连接点，直接暴露在高温热风与雨水冲刷中。

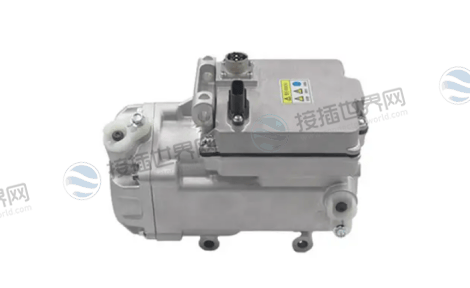

新能源商用车的电动空调压缩机：连接压缩机驱动器的三相动力输入接口，需耐受引擎舱高温与振动。
场景二：户外工业机器人及移动设备的关键关节驱动
关节处空间紧凑，且运动可能带来持续的柔性弯曲与外部污染风险。
具体连接点位：
协作机器人或AGV的关节伺服电机动力输入接口，其紧凑尺寸适合集成在机械臂内部，IP67防护可抵御生产环境中的冷却液或粉尘。

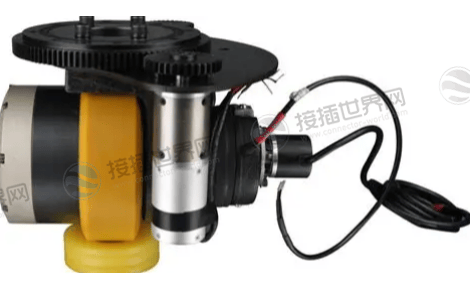

自动导引车驱动轮的轮毂电机电源接口。

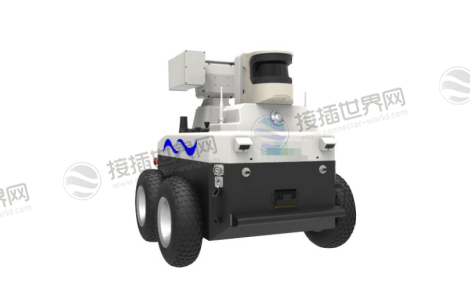

户外巡检机器人的云台或行走机构电机连接，需应对雨雪天气。
场景三：特种车辆与设备的集中式配电分支点
作为从主配电盒到单个大功率负载的“最后一米”可靠连接。
具体连接点位：

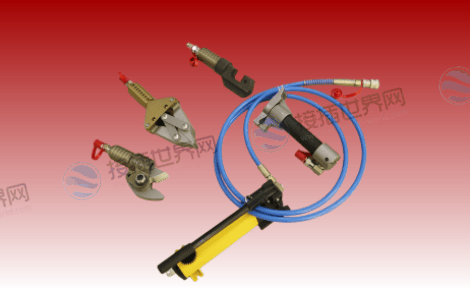

消防车、救援车上，为液压救援工具动力单元、大功率照明灯塔提供的专用防水电源接口。

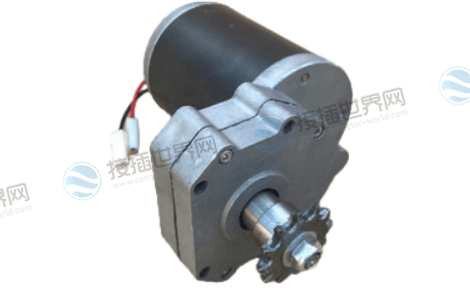

农业机械如拖拉机后部，为电动施肥泵、播种机电机提供的快速对接接口，防止肥料或农药腐蚀。
场景四：高防护要求的工业设备内部三相动力互联
在需要定期清洗或处于潮湿环境的生产线中。
具体连接点位：

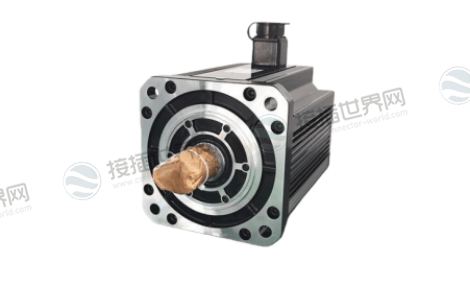

食品饮料加工设备中，连接小型三相输送带电机或搅拌电机的接口，可耐受高压冲洗(CIP)。

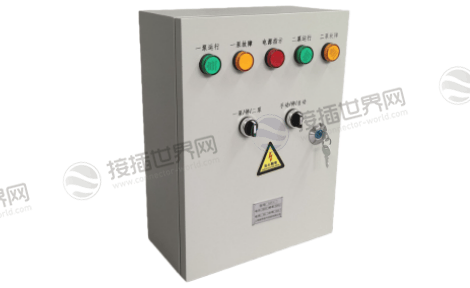

污水处理设备中，潜水搅拌器或小型水泵的控制柜端电源接口。
三、关键选型、安装与维护指南
1.实现IP67密封的系统性责任：
“可密封：是”是一个系统承诺。它必须与以下组件构成完整系统：
配对件：与具有相同键控代码(A)和密封结构的母头护套配对使用。
端子：使用指定的、带整体式橡胶密封圈的公端子。端子的密封圈与护套内腔共同形成线缆级和接触腔级的双重密封。
线缆：必须使用外径在规定范围内的线缆，以确保线缆密封圈有效压缩。任何环节的错配都将导致IP67失效。
2.“出线角度”选择的工程价值：
提供90°和180°两种出线方向选项，这并非简单的偏好选择，而是关键的线束布线与应力管理设计。90°出线可使线束紧贴设备表面，节省空间;180°出线更适合线束直接向后延伸的场景。正确选择能优化布局，减少连接器插合面的应力。
3.无TPA设计下的安装质量管控：
由于没有独立的端子位置保证器(TPA)，端子在护套内的最终固定完全依赖于其自身的初级锁扣。这要求：
必须使用合规的压接工具，确保端子压接后形状规整，初级锁扣功能完好。
在将端子插入护套后，必须进行“回拉测试”，以手动确认每个端子都已正确锁止，防止虚锁。
4.“电缆安装(自由悬挂)”的安装规范：
这意味着护套本身不直接固定于面板，必须在连接器后方线束上设计有效的应力消除装置(如夹箍、扎带固定点)，确保连接器插接口不承受线束的拉拽、扭转载荷，这对于维持长期密封可靠性至关重要。
泰科1-1703843-1是一款为空间受限且环境恶劣的三相/三线制动力传输而设计的高集成度解决方案。
它通过将IP67密封、140℃高温耐受、20A电流承载能力集成于一个紧凑的壳体之中，精准锚定在商用车辆电动辅驱、户外移动机器人关节、特种设备高防护配电等核心场景。
选择它，意味着为一个关键的功率环路选择了最高等级的工况适应性。
工程师需要将其视为一个密封系统进行设计和验证，采购者则应认识到其宽温高防护特性所带来的在高端应用中的不可替代性。
它的价值，最终体现在那些对故障“零容忍”的户外、高温、高振动动力传输节点上。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
