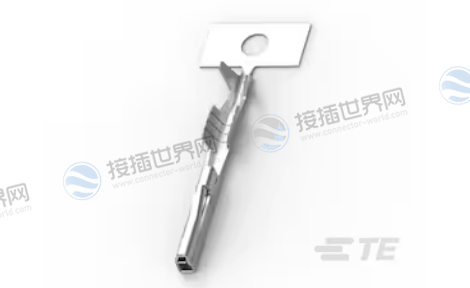

泰科1-1703930-1 MCON 0.50mm插座端子 符合DIN 72036自动化指南
泰科1-1703930-1是一款MCON 0.50mm母端插座端子，采用F型压接，适用于0.13-0.17mm² (26-25 AWG) 线缆，产品符合DIN 72036 及KOMAX自动化指南，支持自动化生产，卷轴包装 每盘17000个，工作温度-40℃至105℃，接触面镀锡，额定电流3A。
一、泰科1-1703930-1中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1-1703930-1 |
现货采购入口 |
1-1703930-1现货 |
| 插座种类 | 180° |
| 主要锁定特性 | 锁定枪 |
| 可密封 | 否 |
| 端子密封类型 | 非密封 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | .5mm |
| 压接类型 | F型压接 |
| 典型额定电流(A) | 3 |
| 端子类型 | 母端 |
| 对接公端宽度 | .5 mm [.02 in] |
| 接触面电镀 | 锡(Sn) |
| 对接公端厚度 | .4 mm [.016 in] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | .85 – 1.1 mm [.033 – .043 in] |
| 线径(AWG) | 26 – 25 |
| 线径(mm²) | .13 – .17 |
| 线径查找(mm²) | .13 | .17 |
| 线径查找(AWG) | 25 | 26 |
| 公端长度 | 13.9 mm [.55 in] |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 105℃ [212℉] |
| 工作温度范围 | -40 – 105℃ [-40 – 221℉] |
| 符合自动化指南 | 是的，DIN 72036 会根据版本自动保护约束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版 (2018年3月) |
| 与电线基础材料兼容 | 铜 |
| 与机构/标准产品兼容 | DIN 72036 |
| 封装数量 | 17000 |
| 封装方法 | Reel |
| 端子传导 | 0 – 24 A（低功率） |
二、泰科1-1703930-1应用手册
场景一：汽车车身与安全系统的传感网络
现代汽车遍布数十个低功耗传感器，其线束要求高度集成与可靠。
具体连接对象：

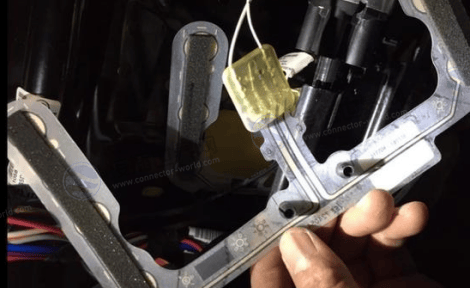

各类位置与速度传感器：车门微动开关、座椅位置传感器、安全带扣锁传感器的信号线端接。

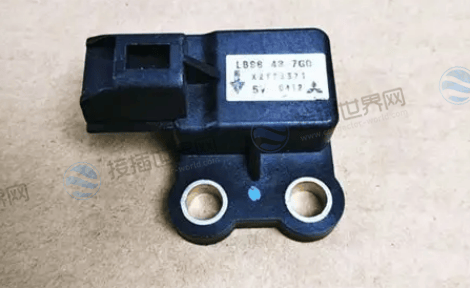

安全气囊系统：连接气囊碰撞传感器与控制单元的信号线，要求极高的连接可靠性(锁定枪确保)。

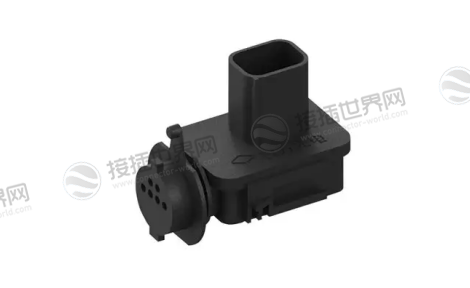

环境传感器：车内空气质量传感器、日照传感器的信号接口。
车身控制模块：与低功耗车内照明LED、电容式触摸开关的连接。
场景二：工业自动化控制柜内的密集型I/O布线
在PLC、伺服系统、分布式IO模块中，需要处理大量数字量信号。
具体连接对象：

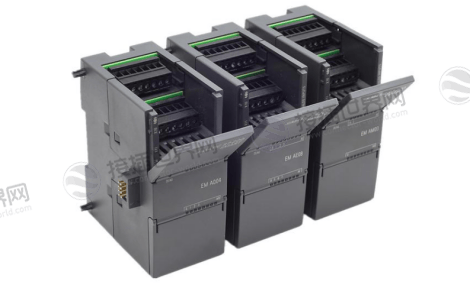

PLC的输入模块：连接接近开关(PNP/NPN型)、光电传感器、按钮的信号线与公共端。其小尺寸允许在有限空间内实现数十路信号的密集端接。

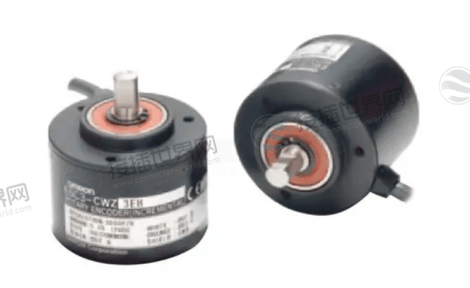

编码器与伺服反馈：连接增量式编码器的A、B、Z相信号线(通常为26AWG左右的细线)。

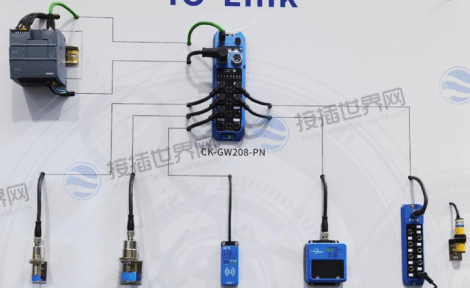

工业网络设备：如IO-Link从站设备与传感器/执行器之间的标准化信号连接。
场景三：高端消费电子与智能家居的内部互联
追求轻薄短小的产品内部，连接器占用的每一立方毫米都至关重要。
具体连接对象：

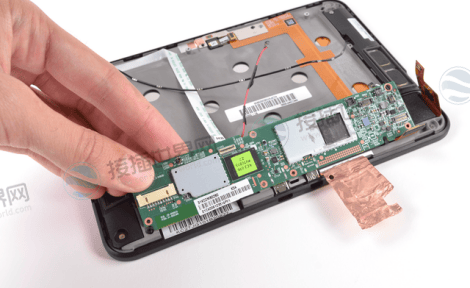

智能手机/平板电脑内部：连接副板(如充电接口板、摄像头模组)与主板的柔性印刷电路板转接线的端接(在特定模块化设计中)。
无人机飞控系统：连接陀螺仪、加速度计等微型IMU传感器的信号线。

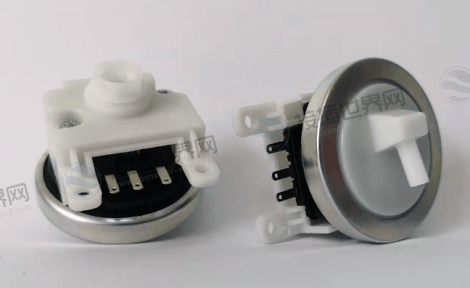

智能家电：如高端洗衣机的水位传感器、门锁传感器的连接。
场景四：医疗与实验室仪器的精密信号采集
设备对连接的稳定性和低噪音有极高要求。
具体连接对象：

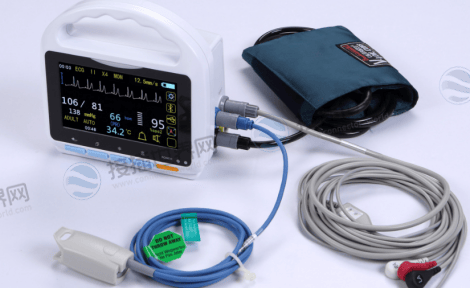

便携式监护仪：连接心电电极导联线(经过转接板)的信号端接点。

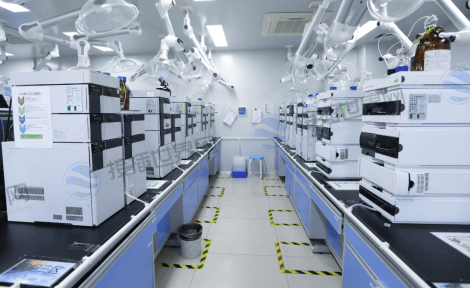

实验室分析仪器：连接样品舱内温度、PH值微型传感器的信号线。
三、关键选型与生产实施指南
1.“系统兼容性”是生命线：
此端子是一个系统组件。它的价值仅在以下组合中实现：
配对公端：必须与厚度为0.4mm、宽度为0.5mm的标准化公端子(或设备板端插片)配对。
匹配护套：必须选用支持“锁定枪”锁止机构、针位间距匹配的TE对应系列护套。
错误配对将导致接触不良、无法锁定或插拔力异常。
2.线规与压接的绝对精确性：
线规：严格限定于26-25AWG(0.13-0.17mm²)的铜导线。使用更粗的线会损坏端子;使用更细的线将导致压接不牢，电阻增大。
压接工具：必须使用符合DIN72036或KOMAX指南的自动化压接机及专用模具。手动压接无法保证这种微型端子所需的一致性与质量，极易导致芯线压接过紧或过松。
3.“可密封：否”的环境设计考量：
这意味着端子自身和端子-护套界面不具备防水功能。整个连接器必须应用于IP等级由外部设备机壳提供的环境，例如安装在密封的控制箱、仪表盘内部或汽车乘客舱内。
4.自动化生产的价值最大化：
采购此端子时，应同步规划其自动化生产方案。评估内容包括送料器兼容性、压接机编程、以及在线检测(如摄像头检查压接外观、电测导通)的集成。其大规模卷装带来的成本与效率优势，只有在自动化生产中才能完全体现。
泰科1-1703930-1远非一个简单的金属片，它是现代化、自动化线束工厂中，构建高密度低功率信号传输网络的标准化“细胞”。
它凭借极致的微型化、为自动化而生的标准化设计以及可靠的锁定机制，精准服务于汽车传感网络、工业控制信号汇流、精密消费电子内部连接等需要处理海量“神经信号”的领域。
选择它，意味着选择了一条高效率、高一致性、可大规模复制的现代化制造路径。
对于工程师，它提供了在紧凑空间内实现可靠信号连接的基石。
对于采购与制造工程师，其背后所代表的自动化兼容性与规模化供应能力，是保障项目量产进度与质量稳定的关键。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
