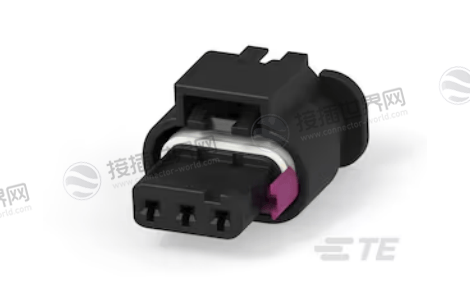

泰科1-1670917-1 MCON防水连接器护套 汽车电源线对线
泰科1-1670917-1是一款MCON系列3位母端子护套，具备IPX4K与IPX9K双重防水等级，额定电流高达24A，支持12/24/48V宽电压，工作温度-40℃至130℃，采用PA66 GF30材质，适用于严苛环境的汽车电源线对线连接。
一、泰科1-1670917-1中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1-1670917-1 |
现货采购入口 |
1-1670917-1现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 是 |
| 主要锁定特性 | 锁定枪 |
| 连接器系统 | 线到线 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 3 |
| 行数 | 1 |
| 工作电压 (VDC) | 12 |
| 标称电压架构 (V) | 12 | 24 | 48 |
| 出线角度 (°) | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | 1.2mm |
| 对接公端宽度 | 1.2 mm [.047 in] |
| 端子额定电流（最大值）(A) | 24 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 否 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PA 66 GF30 |
| 中心线（间距） | 4 mm [.157 in] |
| 连接器高度 | 14.8 mm [.58 in] |
| 产品长度 | 19 mm [.74 in] |
| 产品宽度 | 26.5 mm [1.04 in] |
| 工作温度范围 | -40 – 130℃ [-40 – 266℉] |
| 工作温度（最大值） | 130℃ [266℉] |
| 电路应用 | 电源 |
| IP 等级 | IPX4K | IPX9K |
| 封装方法 | Box |
| 封装数量 | 2000 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、泰科1-1670917-1应用领域
场景一：商用车辆、工程机械及农用设备的动力与控制系统接口
这些设备作业环境恶劣，日常维护要求用高压热水冲洗车身与底盘。
具体连接点位：

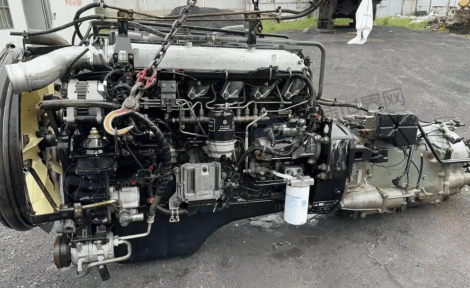

发动机舱周边：连接电动冷却风扇、涡轮增压器废气旁通阀执行器、SCR系统计量泵的三线控制接口，这些位置靠近高温发动机，且需定期冲洗油污。

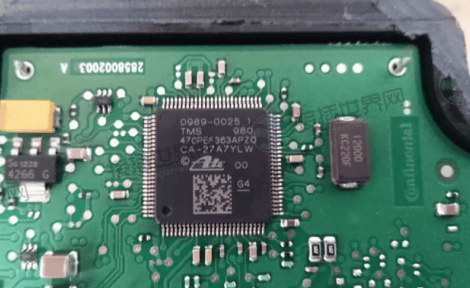

底盘线束对接点：在车架大梁上，用于连接ABS/ESC模块与轮速传感器的线束插接口，直接暴露于泥浆和冲洗水流中。

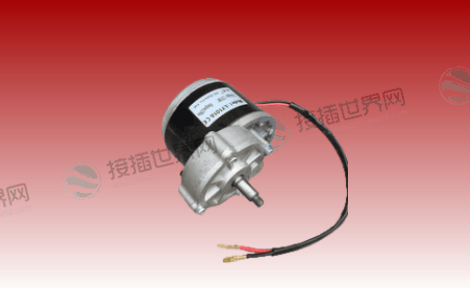

农业机械：连接农药喷洒电磁阀组、播种机电机的电源与控制接口，需抵抗农药腐蚀和田间高压冲洗。
场景二：新能源商用车辆(如电动卡车、环卫车)的高压辅助系统
电动化特种车辆同样面临严苛的清洁要求。
具体连接点位：

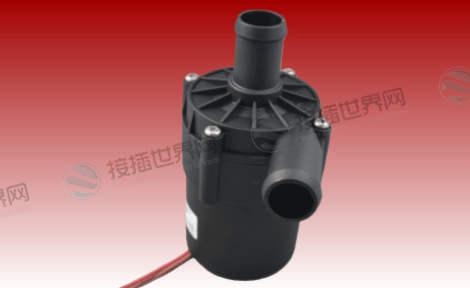

电池包外部：连接热管理系统的电子水泵、PTC水加热器的三线动力与控制接口。在清洗整车时，此处会受到直接冲击。

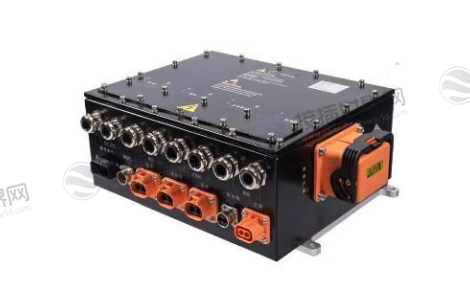

高压配电盒与电动空调压缩机、DC-DC转换器之间的低压控制信号接口。
场景三：食品饮料与化工行业的生产设备外部接口
生产线需要符合卫生标准，定期进行CIP(原位清洁)或高压蒸汽灭菌。
具体连接点位：

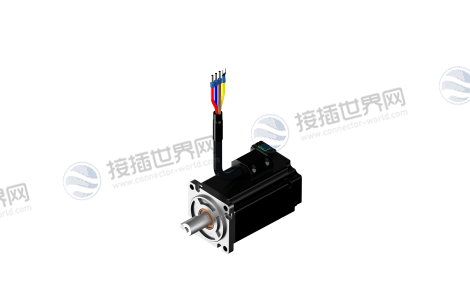

灌装机、包装机外壳上，连接外部伺服电机或气动电控阀的接口。

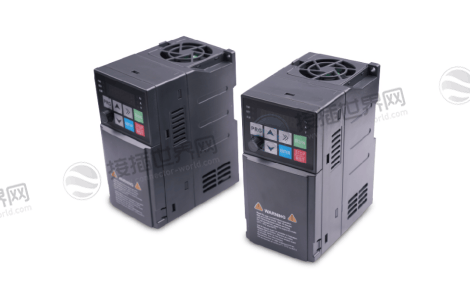

物料输送泵的变频驱动信号与电源接口。
场景四：特种作业车辆与户外固定设备的电气连接
如消防车、机场跑道清扫车、户外通信基站电源。
具体连接点位：

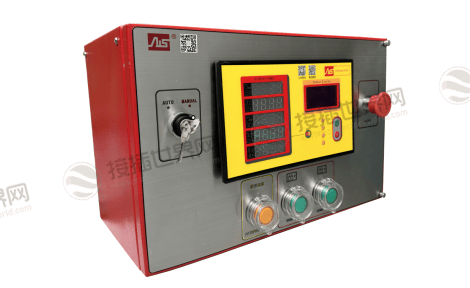

消防车上，连接水泵控制单元、照明升降桅杆电机的接口。

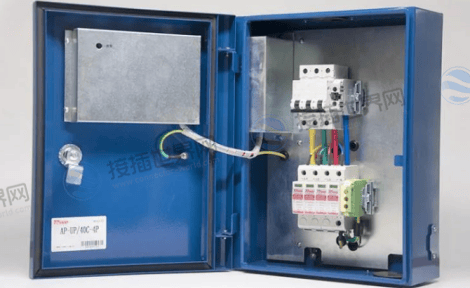

户外电源柜中，防雷模块与主电路之间的连接点，需抵御风雨和偶尔的人工冲洗。
三、关键选型、安装与维护指南
1.实现IPX9K密封的“系统级”责任：
极高的防护等级依赖一个完整的密封链，任何环节的妥协都将导致失效。
必须使用指定的、带完整橡胶密封圈的公端护套和公端子进行配对。
必须使用与此外壳及端子100%匹配的、带二次锁(TPA)的专用母端子。端子的密封圈是防护的第一道关键屏障。
线缆外径必须在规定范围内，以确保线缆入口处的密封圈能被正确压缩。建议在装配后进行淋水或气压测试验证。
2.无端子位置保证(TPA)的装配质量控制：
由于“端子位置保证：否”，端子在护套内的最终固定仅依赖其自身的初级锁扣。这要求：
必须使用校准合格的专业压接工具，确保端子压接后形状标准，初级锁扣功能完好无损。
端子插入护套后，必须执行100%的“回拉测试”，以手动或工装确认每个端子都已牢固锁止，防止因未锁到位导致密封失效或接触不良。
3.“电缆安装(自由悬挂)”的应力管理：
护套本身不直接固定于面板，线束的拉拽力会直接作用于插接界面。必须：
在连接器后方15-20cm处设计牢固的线束固定点，使用扎带或夹箍有效消除应力。
确保线束的弯曲半径合理，避免在连接器根部产生持续的扭力。
4.高温与高电流应用的降额考量：
130℃的工作温度上限和24A电流值是极限值。在实际布局中，若连接器靠近发动机排气管等持续高温热源，或线束紧密捆扎散热不良时，必须参考厂商提供的温度-电流降额曲线，对实际可用电流进行科学评估，避免过热风险。
泰科1-1670917-1不仅是一个连接器护套，更是一套为承受极端动态清洗和高温环境而设计的密封动力传输系统，其核心价值在于IPX9K/IPX4K双认证、130℃耐温及紧凑型24A三路载流能力的独特组合。
它精准服务于需要接受高压高温清洗的商用车辆底盘系统、农用机械、食品加工设备及特种车辆的动力与控制接口。
选择它，意味着为关键的三线动力回路选择了最高等级的工况生存保障。
对工程师而言，其价值实现完全依赖于对密封系统的严谨选型与装配工艺的严格控制。
对采购而言，其具备的顶级防护认证是进入相关高端、严苛应用市场的关键技术准入门票。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
