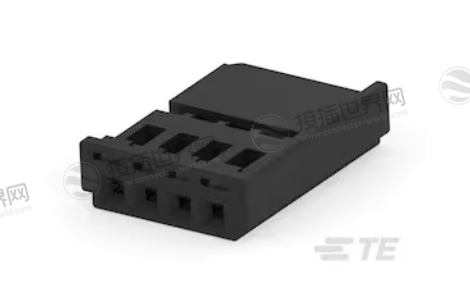

泰科1-1534150-1 MCON .63mm连接器护套 4位信号传输
泰科1-1534150-1是一款MCON .63mm系列4位母端子护套，专为信号传输设计，额定电流7.5A，采用黑色玻璃填充PBT，间距2.54mm，工作温度-40℃至120℃，带有锁定枪确保连接可靠，适用于空间受限的非密封线对线信号连接场景。
一、泰科1-1534150-1中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1-1534150-1 |
现货采购入口 |
1-1534150-1现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 否 |
| 主要锁定特性 | 锁定枪 |
| 连接器系统 | 线到线 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 4 |
| 行数 | 1 |
| 工作电压 (VDC) | 12 |
| 标称电压架构 (V) | 12 |
| 出线角度 (°) | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | .63mm |
| 对接公端宽度 | .63 mm [.025 in] |
| 端子额定电流（最大值）(A) | 7.5 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | 玻璃填充PBT |
| 中心线（间距） | 2.54 mm [.1 in] |
| 连接器高度 | 4.5 mm [.177 in] |
| 产品长度 | 12.5 mm [.492 in] |
| 产品宽度 | 16.5 mm [.65 in] |
| 工作温度范围 | -40 – 120℃ [-40 – 248℉] |
| 工作温度（最大值） | 120℃ [248℉] |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94HB |
| 封装方法 | Bag |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
二、泰科1-1534150-1应用领域
场景一：工业自动化控制柜内部的传感器与IO网络
在PLC、伺服系统集中的控制柜内，空间紧凑，需要密集连接大量传感器和低功率执行器。
具体连接对象：

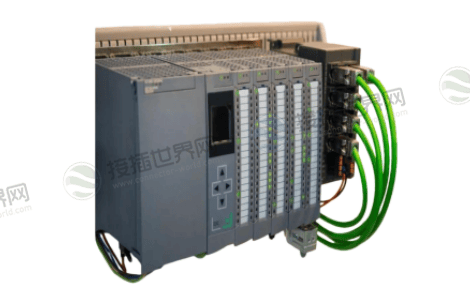

分布式I/O模块的现场侧接口：连接接近开关(PNP/NPN)、光电传感器、按钮/指示灯的线束。4位设计适合常见的传感器三线制(电源+、电源-、信号)外加一路备用或屏蔽线。
伺服驱动器的编码器反馈与低功率控制信号接口(如使能、报警、复位)。

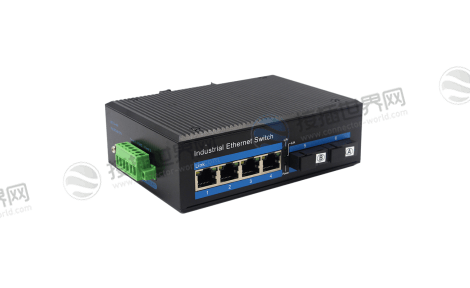

工业以太网交换机或协议网关的配置端口或状态指示灯接口。
场景二：汽车车身与内饰电子控制单元的舱内信号接口
位于乘客舱、车门或仪表台后方的控制模块，环境洁净但空间受限，且对可靠性要求高。
具体连接对象：

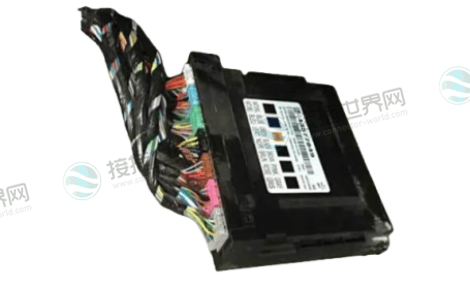

车身控制模块：连接车窗升降开关、中控锁开关、阅读灯等低功率负载的信号与控制线。

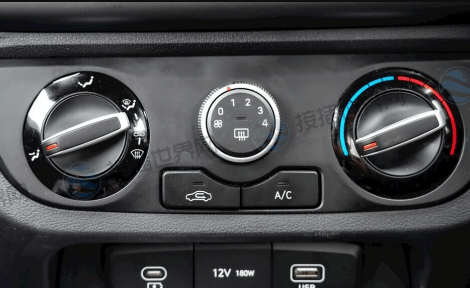

空调控制单元：连接风门步进电机、内外循环阀、温湿度传感器的信号线束接口。

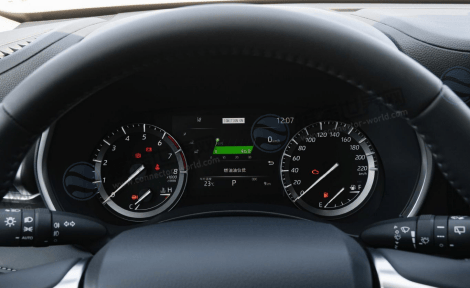

仪表盘组合仪表：连接后方线束中的车速信号、转速信号、报警指示灯等信号线。
场景三：消费电子与智能家居产品的内部模块化连接
追求轻薄短小和模块化设计的产品，对连接器的尺寸和可靠性极为敏感。
具体连接对象：

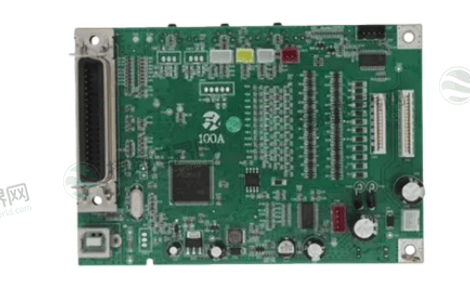

高端打印机/复合机的主控板与扫描头模块、ADF(自动进稿器)传感器之间的信号排线接口。

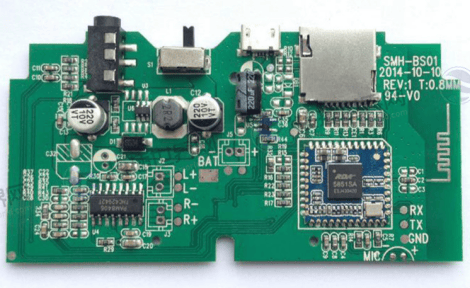

智能家居中枢(如智能音箱、网关)内部，主控板与麦克风阵列板、无线通信模块之间的连接。

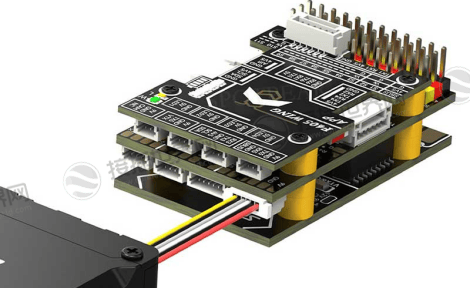

无人机飞控系统：连接IMU(惯性测量单元)、气压计、GPS模块的密集信号线束。
场景四：医疗与实验室仪器的精密信号采集前端
设备内部需要稳定、低噪声地连接多个精密传感器。
具体连接对象：

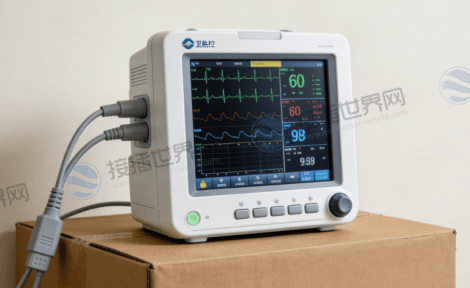

便携式监护仪：连接心电电极线(通过转接板)、血氧探头的信号接口。

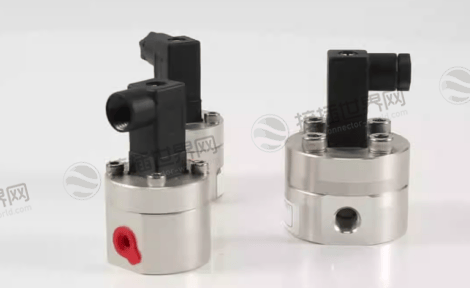

实验室自动化设备：连接微量液体传感器的信号放大板与数据采集卡的接口。
三、关键选型、装配与使用指南
1.“非密封”属性的严格遵守与环境匹配：
这是选型的第一原则。严禁将其用于任何存在潜在凝露、溅水、油污或高粉尘的非受保护环境，在整机设计中，必须确保其安装位置处于次级外壳(如设备机壳、控制柜)的有效防护之内。
2.TPA功能的正确使用与价值实现：
装配顺序：正确的流程是先将所有端子插入护套，确保初级锁扣到位，最后再将TPA锁片沿着导轨推入到底，直至完全锁定。这个动作是最终的“质量确认”步骤。
维修操作：维修时，必须首先使用专用工具或按正确方法解除TPA锁片的锁定，然后才能进行端子的拆卸。这一设计防止了意外断开，但要求维修人员具备相应知识。
3. 2.54mm标准间距的兼容性与布局优势：
PCB设计友好：此间距与标准PCB排针完全匹配，极大地简化了板端接口的设计，无需定制非标件。
线束加工便利：对应的压接端子和自动化设备非常成熟，有利于保证大批量生产的质量和一致性。
4. 7.5A电流能力的合理应用与散热考量：
电流规划：7.5A是最大值。对于连续工作或环境温度较高(接近120℃上限)的应用，必须进行降额使用。
小空间散热：在极其紧凑的安装空间内，若多路同时承载较大电流(如>3A)，需注意线束的捆扎不宜过紧，应保证有微弱的空气流动，避免热量积聚。
泰科1-1534150-1是一款为受保护环境下的高密度、高可靠性信号与小功率控制互联而精确定制的微型连接器，它通过0.63mm微型端子、2.54mm标准间距、带TPA的锁定机制及明确的非密封定位，在工业控制柜内部接线、汽车车身电子、高端消费电子模块互连等领域，扮演着构建精密“神经网络”的关键角色。
选择它，意味着在干燥洁净的腔体内部，为信号传输选择了经过优化验证的紧凑型、高可靠性解决方案。
对工程师而言，其价值在于极佳的空间利用率和标准化的便利性;对采购与制造人员而言，其成熟的供应链和自动化装配兼容性则保障了生产效率和成本可控。
它的成功，始于对“非密封”这一核心特性的尊重与合理应用。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
