泰科TE 2-2287906-8汽车信号线板连接器现货

泰科2-2287906-8是一款线到板连接器，专用于印刷电路板的信号传输。其单芯设计（位数1）边缘安装于PCB，阻抗为50Ω，频率覆盖0-6000MHz，适用于高频RF应用。主体采用尼龙玻璃纤维（PA GF）材料，端子插针镀金以保证电气性能，外部镀锡；通孔焊接固定确保牢固。工作温度范围宽达-40–105°C，额定电流为1A，适合工业设备信号电路，体现泰科在连接器领域的专业可靠性。

一、2-2287906-8中文手册

分类	详情

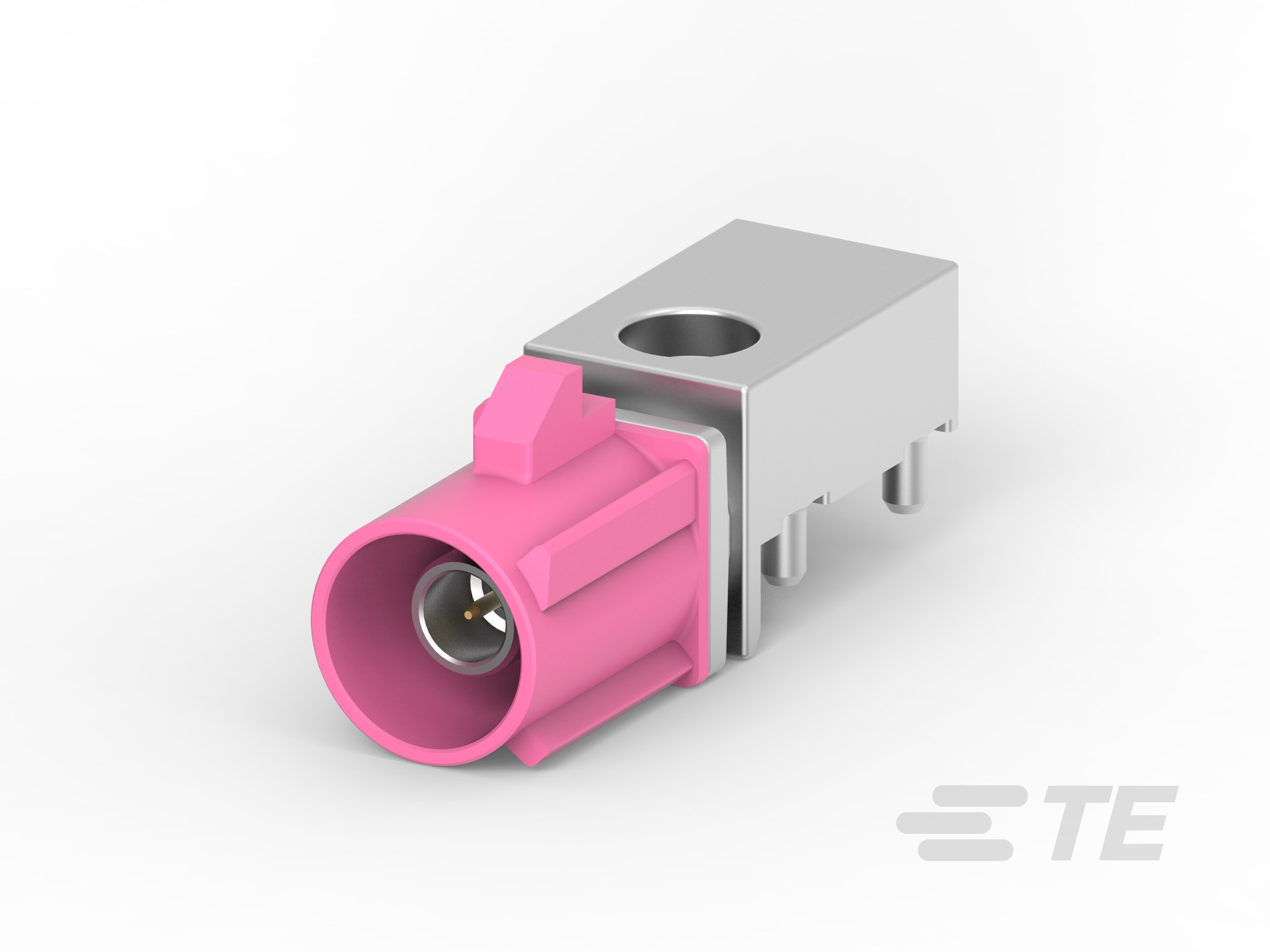

产品图
产品型号	2-2287906-8
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	H
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	紫色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287906-8现货
原厂手册	2-2287906-8数据手册.PDF

二、2-2287906-8配套型号

三、2-2287906-8适用领域

泰科2-2287906-8连接器是一款设计紧凑、支持高频信号传输的线到板连接器，其50Ω阻抗匹配与0-6000MHz工作频率范围确保了在各类应用中的精准信号传递。基于聚酰胺玻璃纤维（PA GF）外壳材料，该连接器在-40°C至105°C宽温条件下保持稳定，紫色外观便于识别，边缘安装方式适配PCB布局。其适用领域涵盖以下关键场景：

1. 高频通信与数据传输设备：50Ω特性阻抗与最高6GHz工作频率支持WiFi模块、小型5G设备及雷达系统等射频信号传输，降低信号损耗并保障高速数据链路稳定性，1位单行布局优化了电路板空间利用。

2. 汽车电子控制系统：耐温范围-40°C至105°C适应引擎舱或ECU单元环境，键控代码H设计防止端子误插，确保车载传感器、天线接口及控制模块的可靠连接，支持SAE/USCAR-17标准兼容性。

3. 消费电子与便携式设备：紧凑尺寸（24.5×7.5×5mm）和线到板连接方式适用于智能手机、平板电脑内部PCB接口，聚酰胺玻璃纤维外壳提供机械强度，防止日常振动导致的连接故障。

4. 工业控制与仪器：PA GF材料的耐热性与UL 94V-1/V-2阻燃等级应对工厂基础设备环境，端子通孔焊接确保长期电气稳定性，适用于工控机、测试仪器中的简易信号回路连接。

该连接器通过端子对准机制与应力消除特性，在信号完整性要求高的场景中实现高效、可靠互连，紫色外壳进一步增强装配辨识度，支持多样化工控与电子设计需求。

四、2-2287906-8常见问题与解决方案

1. 焊尾安装应力集中

问题：边缘安装型焊尾在振动环境中易产生应力集中，可能导致焊点开裂或PCB损伤。

方案：在PCB布局中增加支撑焊盘或加强筋，焊接后使用环氧树脂加固焊点，避免单点受力。

2. 端子接触电阻异常

问题：φ0.51mm金镀层插针因氧化或污染导致接触电阻升高（尤其在高频信号传输时）。

方案：采用非研磨性电子接触清洁剂维护插针表面，焊接时控制温度≤260℃/5s，避免镀金层损伤。

3. 外壳高温变形风险

问题：玻纤增强尼龙（PA GF）外壳在持续105℃高温环境下可能发生塑性变形。

方案：工作环境温度控制在-40℃至85℃范围，高温应用场景需增加散热片或改用金属外壳衍生型号。

4. 高频信号完整性下降

问题：6000MHz高频应用时，因端子未精确对中或焊点空隙引起阻抗失配（额定阻抗50Ω）。

方案：使用高精度SMT贴装设备，焊接后借助X光检测焊点空洞率（要求≤15%）。

5. 机械键控误插风险

问题：键控代码"H"未与公端完全匹配时，可能导致插针侧向受力弯曲。

方案：安装前通过放大镜核对键槽定位标记，配套使用TE专用引导套筒（PN：1-1752184-1）辅助插合。
