泰科TE 8-2287906-2线对板连接器50Ω高频现货
泰科8-2287906-2是一款高性能单点线到板连接器，设计用于印刷电路板边缘安装，阻抗为50Ω且工作频率范围0-6000MHz，适用于高频信号传输应用。主体采用PA GF材料，具备耐温性（-40°C至105°C），端子类型为插针，接触部金电镀优化导电可靠性，外部锡电镀增强耐久性。安装通过通孔焊接固定，前端面板安装方式确保稳定连接。紧凑尺寸（高度5mm、长度24.5mm、宽度7.5mm）与粉橙色壳体适合空间受限场景，符合SAE/USCAR-17标准，广泛用于工业电子和通信设备。
一、8-2287906-2中文手册
| 分类 | 详情 |
|---|---|

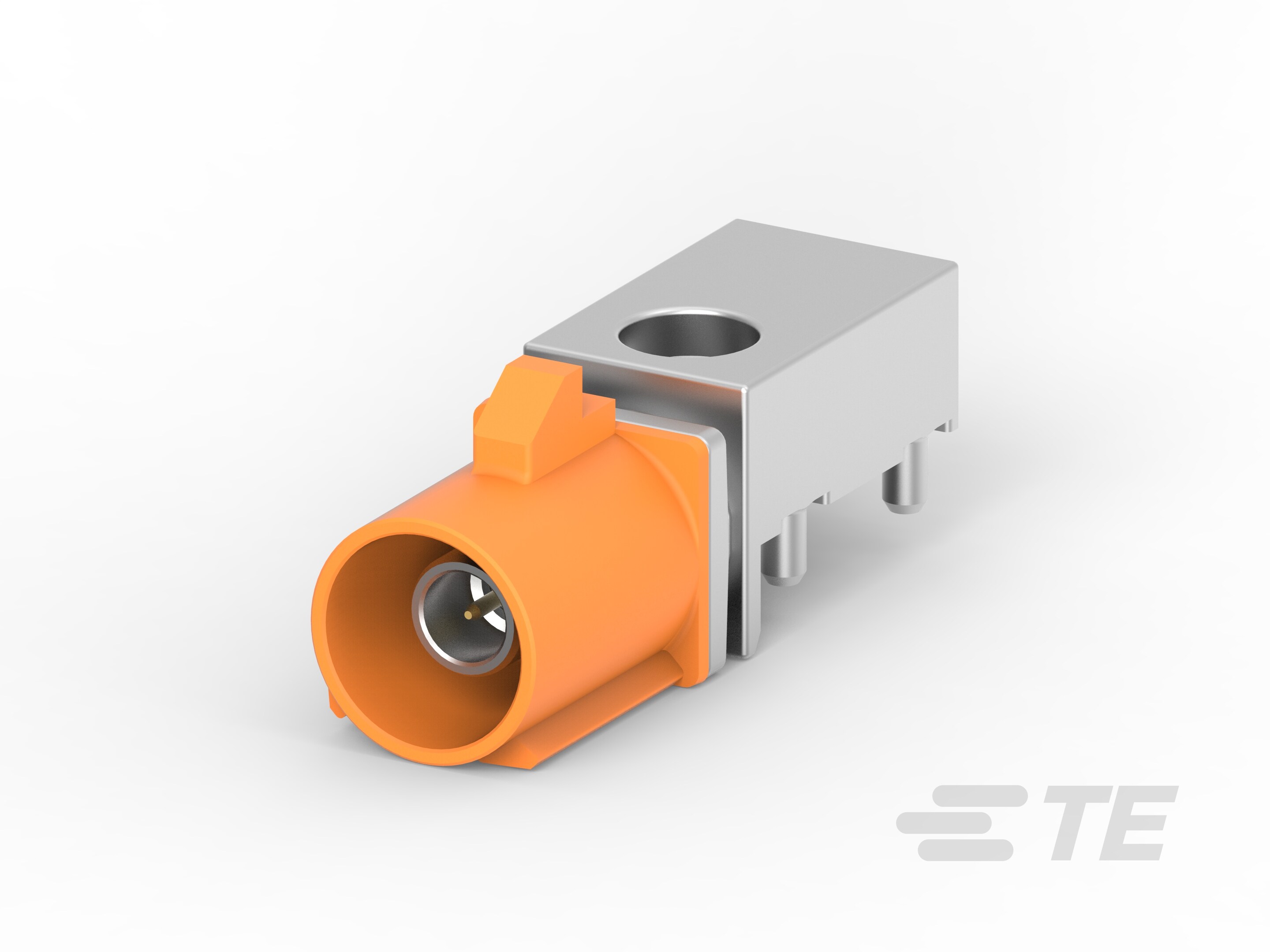

| 产品图 |  |
| 产品型号 | 8-2287906-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | M |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉橙色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 8-2287906-2现货 |
| 原厂手册 | 8-2287906-2数据手册.PDF |
二、8-2287906-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-2 | 暂无 |
| 更多配套型号查询 | 8-2287906-2配套型号大全 |
三、8-2287906-2适用领域
泰科8-2287906-2连接器凭借其精密的电气性能与结构设计，在以下专业领域展现出高效适配性：
1. 汽车电子控制单元（ECU）
采用50Ω阻抗匹配与镀金（Au）接触端子，确保车载信号传输的低损耗与高稳定性。通孔焊接固定与焊尾强化支撑结构（接合插针直径0.51mm）可耐受车辆振动环境，配合SAE/USCAR-17标准认证，适用于ECU线束、传感器接口等关键安全系统。
2. 工业自动化控制系统
PA GF材质壳体（工作温度-40℃至105℃）及UL 94V-1/V-2阻燃等级满足工业环境耐热与安全要求。板载边缘安装设计（PCB安装方向：边缘）简化设备内部集成，1位单行布局适配紧凑空间中的高精度信号传递（工作频率0-6000MHz），支持PLC模块、机械控制面板等场景。
3. 通信设备内部连接
50Ω特性阻抗与1.2mm对接宽度（中心端子）优化中高频信号完整性，适用于基站设备、路由器等通信硬件的板级互连。镀金端子降低接触电阻，保障数据传输可靠性，且单行24.5mm长度兼顾空间利用率与布线便捷性。
4. 户外监控与小型能源设备
粉橙色壳体（高度5mm）在复杂环境中提供视觉辨识度，宽温域适应性（-40℃至105℃）支持户外温变工况。通过焊尾固定+接合插针双保险结构提升抗振性，可集成于太阳能控制器、环境监测仪等设备的PCB接口。
该连接器以高频性能兼容性、车载级可靠连接及工业环境耐受性为核心优势，粉橙色壳体进一步强化设备检修与维护效率。
四、8-2287906-2常见问题与解决方案
1. 焊点应力开裂
问题：边缘安装型焊尾在机械振动下易因应力集中导致焊点疲劳断裂。
方案：采用低熔点焊料减少热应力，增加PCB支撑柱分散载荷，焊接后施加≤6N轴向力检测牢固性。
2. 端子接触电阻异常
问题：0.51mm镀金插针在潮湿环境中氧化增阻，影响高频信号传输（0-6000MHz）。
方案：定期使用丙醇清洁接触面，存放时保持湿度≤60%RH；必要时更换满足1A载流的镀金端子。
3. 外壳热变形风险
问题：PA GF材质外壳在接近105℃极限温度时软化变形，影响定位精度。
方案：工作环境控制温度≤95℃，高温工况改用金属外壳兼容型号（需验证阻抗匹配）。
4. 安装对位偏差
问题：单排插针缺乏键控结构(M代码)，盲插易导致端子侧向受力变形。
方案：采用导向夹具预定位，通孔焊接前用万用表检测导通性（阻抗标准50±5Ω）。
5. 化学腐蚀隐患
问题：锡镀层焊尾在含硫环境中易生成硫化锡，降低焊接可靠性。
方案：腐蚀环境作业时使用密封胶覆盖焊点，定期进行盐雾测试（符合USCAR-17标准）。
