TE 9-2287906-0 射频线到板连接器 50Ω6GHz 现货

泰科9-2287906-0是一款单板载射频连接器，采用50Ω阻抗设计，支持0-6000MHz工作频率，适用于信号传输场景。该连接器为单排单针结构（1位），安装方式为电路板边缘焊接（通孔安装），插针直径0.51mm。其水蓝色PA GF材质壳体符合UL 94V-1阻燃等级，核心接触件镀金以保证高频信号稳定性，外部端子镀锡优化焊接性能。工作温度范围覆盖-40°C至105°C极端环境，结构上配备焊尾和接合插针双重固定机制，满足SAE/USCAR-17标准。产品尺寸为24.5mm×7.5mm×5mm，电流承载上限1A，适配严苛工况下的PCB板级信号连接需求。

一、9-2287906-0中文手册

分类	详情

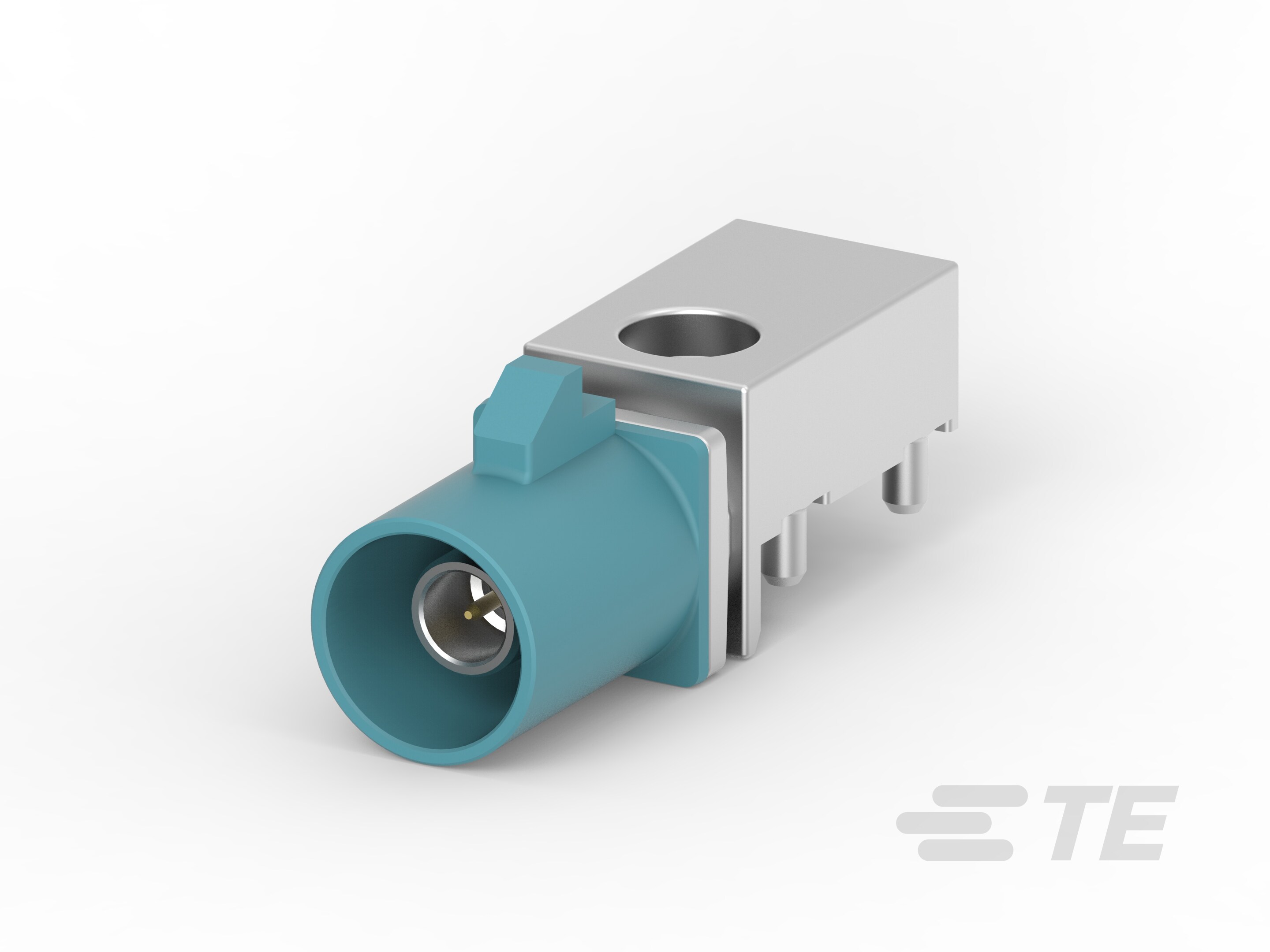

产品图
产品型号	9-2287906-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	9-2287906-0现货
原厂手册	9-2287906-0数据手册.PDF

二、9-2287906-0配套型号

三、9-2287906-0适用领域

泰科9-2287906-0连接器凭借其高频信号处理能力、紧凑设计和可靠电接触特性，适用于以下关键应用领域：

1. 汽车电子系统：键控代码Z及1位单行布局（1位单行布局）防止误插，配合SAE/USCAR-17兼容标准，适配汽车ECU、传感器接口等需求；工作温度范围-40°C至105°C确保在高温发动机舱或低温环境下的稳定信号传输，锡电镀焊接与通孔固定增强PCB边缘安装可靠性。

2. 通信与数据传输：50Ω阻抗和高频工作范围（0–6000 MHz）支持射频信号应用，如WiFi模块、基站设备或蜂窝通信；金电镀中心接触件确保低损耗连接，紧凑尺寸（长度24.5mm×宽度7.5mm）适配路由器、交换机内部的高密度布线，通孔焊接提升抗振动性能。

3. 消费电子产品：线到板连接系统结合0.51mm插针直径，实现微型化设备中的精准信号对接，如智能手机、平板或可穿戴设备内部电路；PA GF外壳（耐温-40°C至105°C）保障耐用性，锡与金电镀端子提升接触可靠性，UL 94V-1/V-2阻燃等级满足消费电子安全要求。

4. 工业控制与仪器设备：板安装边缘固定方式简化工业机械的PCB布局，主体材料PA GF抵御振动与冲击；1A信号电流应用支持传感器、PLC接口等弱电连接，工作温度宽适避免生产环境波动影响，低高度（5mm）节省空间便于自动化系统集成。

5. 计算机与网络设备：单行单位列设计（4mm间距参考值）平衡连接密度与信号完整性，适用于主板接口、服务器模块或数据中心互联；高频特性支持数据高速传输，水蓝色外壳便于维护中识别，免密封结构简化内部装配流程。

该连接器通过键控对准、高频兼容性及宽温工作范围，确保在信号敏感场景中实现高效传输，水蓝色外壳辅助快速辨识与维护操作。

四、9-2287906-0常见问题与解决方案

1. 安装稳定性不足

问题：边缘安装型连接器受PCB振动或外力拉扯易移位，焊尾固定点应力集中可能导致焊点开裂。

方案：在PCB布板时增加定位柱辅助固定，焊接后对焊尾区域涂覆环氧树脂增强应力分散，线缆端使用绑带实现分段固定。

2. 端子接触可靠性下降

问题：0.51mm直径镀金插针在小电流（1A max）信号传输中，因氧化或多次插拔导致接触电阻超标。

方案：
