泰科8-2287906-3是一款单行单位线到板连接器，专用于印刷电路板（PCB）信号应用。它采用PA GF主体材料，金电镀插针端子实现高信号质量传输，阻抗50Ω，工作频率范围0-6000MHz，工作温度-40°C至105°C。该产品具备PCB焊尾安装和锡电镀固定，符合SAE/USCAR-17标准，适用于汽车、通信等工业领域，提供可靠的电连接性能。

一、8-2287906-3中文手册

分类	详情

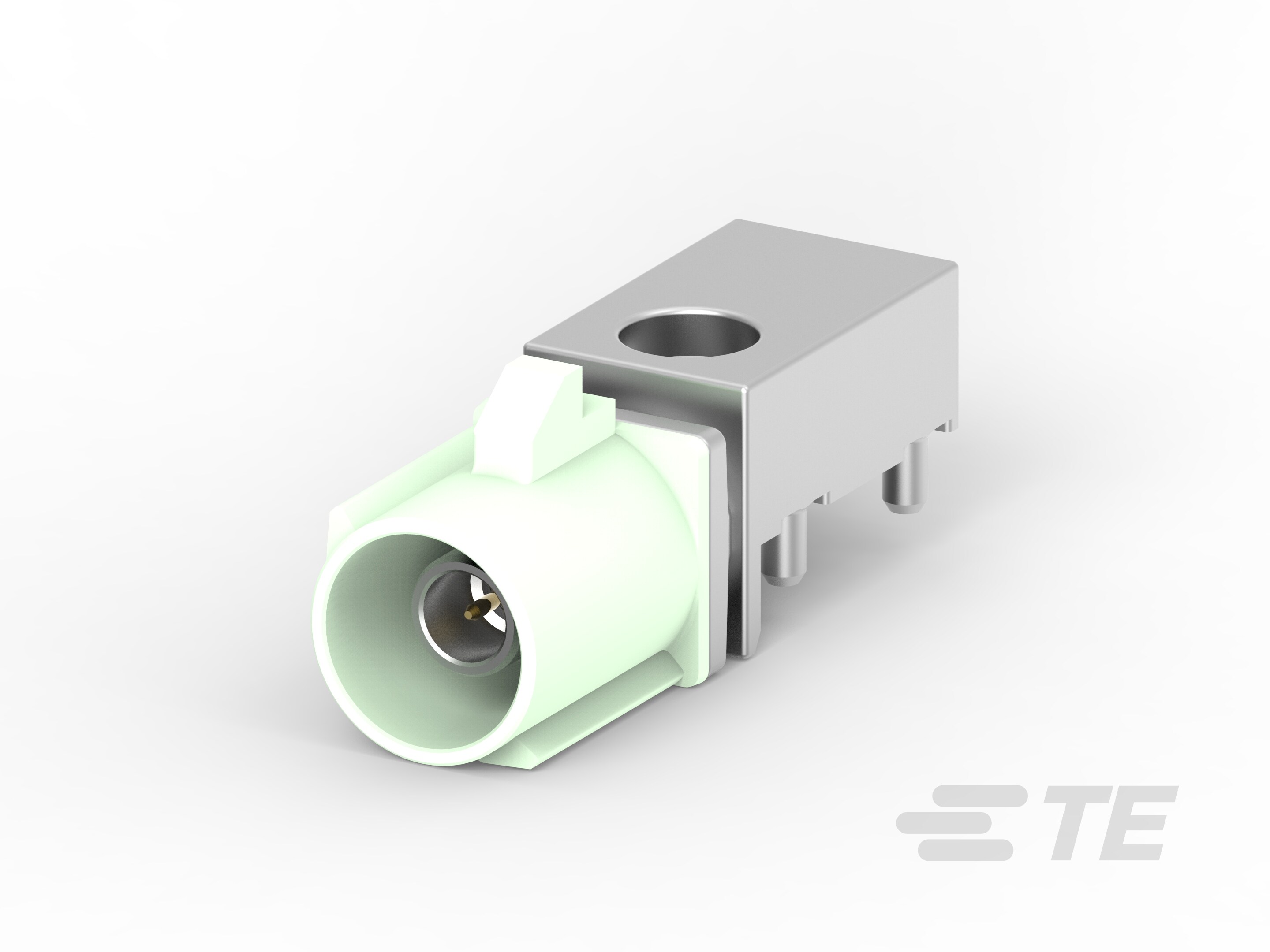

产品图
产品型号	8-2287906-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	8-2287906-3现货
原厂手册	8-2287906-3数据手册.PDF

二、8-2287906-3配套型号

三、8-2287906-3适用领域

泰科8-2287906-3连接器通过单行1位设计(4mm间距)、通孔焊接PCB安装方式及宽广工作温度范围(-40°C至105°C)，结合50Ω阻抗和高频支持(0-6000MHz)，为信号电路提供稳定可靠的电气连接，主要应用于以下领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准及边缘安装特性，适用于车载ECU、传感器等线到板接口场景，金电镀端子(Au/Sn)确保信号完整性和长期耐久性。

2. 通信与数据传输：50Ω阻抗匹配及高频性能，支持基站、路由器等射频设备信号传输，5mm紧凑高度适配PCB布局，通孔焊接提升抗干扰能力。

3. 工业自动化设备：PA GF外壳材料(耐温-40°C至105°C)配合UL 94V-1/V-2阻燃等级，适合电机控制、PLC等高振动工业环境，前端安装方式简化维护流程。

4. 消费电子与测试仪器：适用于低功率信号传输场合，如家用电器、测量设备等，焊尾固定和自由对接特性保障在紧凑空间中的快速部署与可靠运行。

该连接器凭借高频适配性、宽温域耐受和标准化兼容设计，确保在复杂电气环境中实现精准信号连接，粉绿色外壳进一步优化设备识别效率。
